Plafonds à lisses avec plaques métalliques ou en fibre minérale
Jeu de fixation
Jeu de fixation pour l‘encastrement dans des plafonds à lisses. Pièce de fixation en tôle d‘acier galvanisé à visser côtés latéraux du luminaire. Le luminaire est suspendu au système de faux-plafond via la pièce de fixation. Étrier réglable en hauteur via des trous oblongs pour s‘adapter aux différentes hauteurs de profils.
Jeu de fixation :
ZBS-E BR 10-127 Jeux de fixation pour plafonds à lisses (0210127)

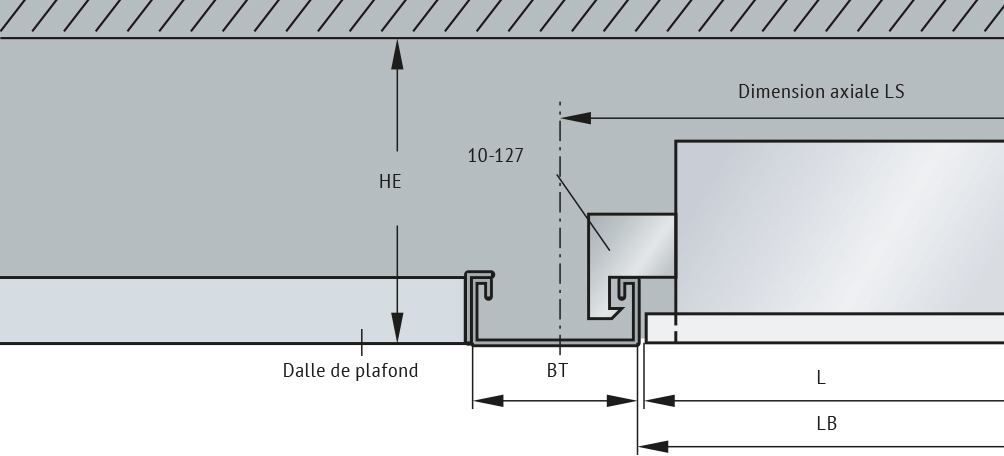

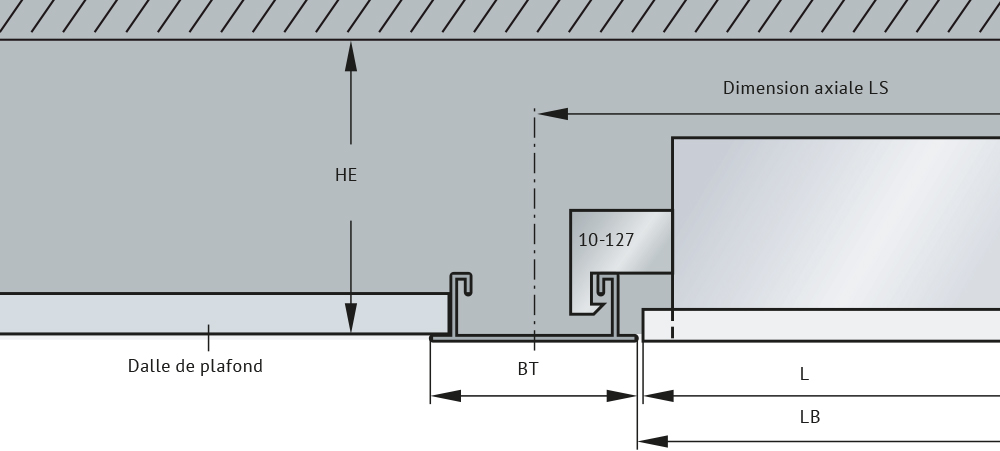

Encastrement affleurant

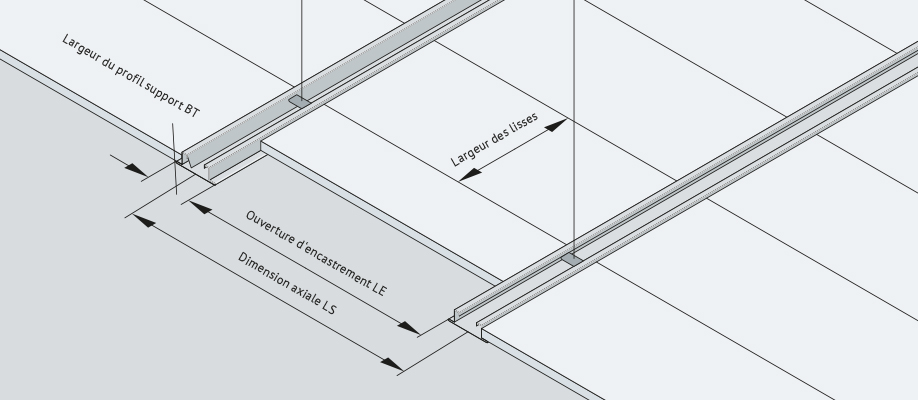

Plafonds à lisses avec lames en fibre minérale insérées. Lames de plafond posées sur les rails porteurs Fixation simple, montage affleurant avec sécurité anti-décrochage.
La longueur du luminaire est obtenue comme suit : L = LS - BT - 3 mm
Une construction optimale et économique est obtenue avec des luminaires standards, par exemple dans les longueurs [mm] : 1197 | 1247 | 1497 | 1547
La dimension axiale LS est obtenue comme suit : LS = L + 3 mm + BT
Hauteur d‘encastrement HE = H + 40 mm (Consultez les informations figurant dans les tableaux des pages des produits)

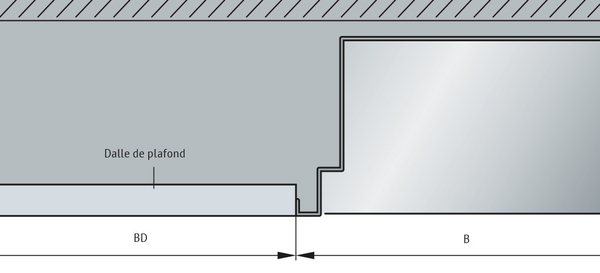

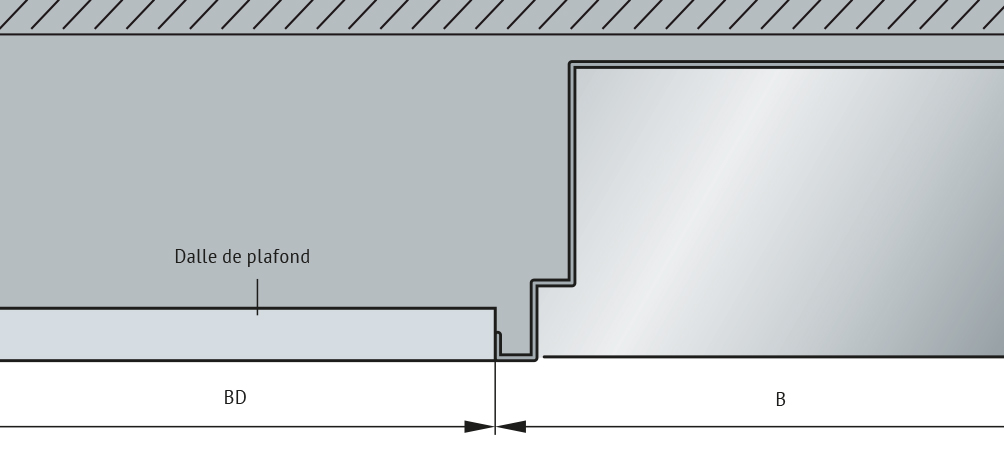

Encastrement affleurant
Plafonds à lisses avec panneaux métalliques ou panneaux longs insérés. Fixation simple et affleurante.

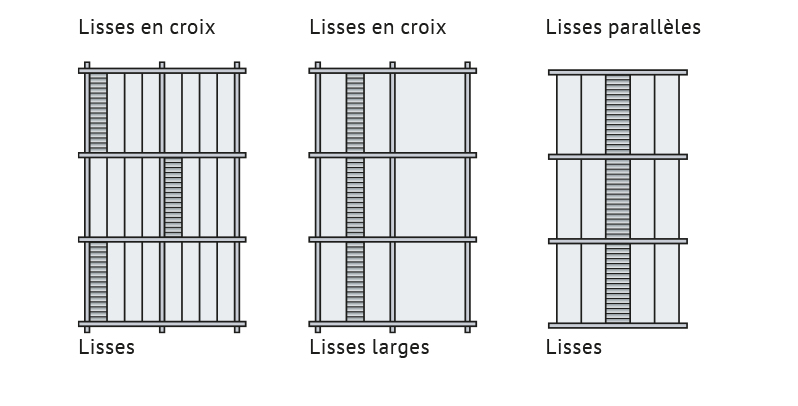

Avec ce type de plafond, la longueur et la largeur des luminaires sont généralement identiques à la taille des panneaux. Méthode d‘installation habituelle : lisses en croix ou lisses parallèles, comme indiqué schématiquement.
Hauteur d‘encastrement HE : HE = H + 40 mm (Consultez les informations figurant dans les tableaux des pages des produits)

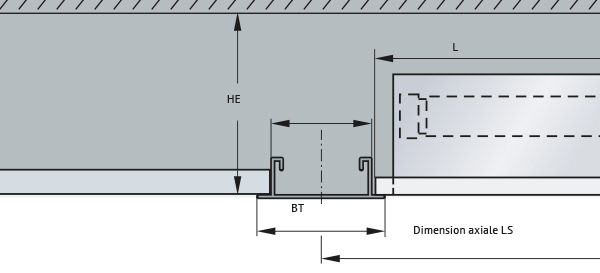

Montage des luminaires par insertion
Plafonds à lisses avec panneaux insérés
Une variante d‘encastrement peu coûteuse est le montage par insertion sans accessoires de fixation. Dans ce cas, le luminaire et les plaques de plafond sont simplement insérés dans le profil support.
La détermination de la dimension de la grille selon L = LS - BT + 20 mm est nécessaire et constitue une condition préalable à l‘application de cette variante.
Hauteur d‘encastrement HE : HE = H + hauteur de la lisse + 10 mm (Consultez les informations figurant dans les tableaux des pages des produits)
