ABR-L 280/1240-840 T-DA / 0660153
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti ABR. Controllo della luce tramite Louvre, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa L-TUBE installato, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 11260 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Montaggio a sospensione con i relativi kit di fissaggio. Montaggio a soffitto con i dischi scanalati in dotazione. Montaggio su binario portante TRAS o VLTO. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
ABR. 180, 280: tutte le lampade cablate su L1. (180 con 1 dispositivo; 280 con 2 dispositivi). ABR. 380: lampada centrale cablata su L2, lampade esterne su L1. (3 dispositivi). ABR. 480: entrambe le lampade centrali cablate su L2, lampade esterne su L1. (4 dispositivi). Altre connessioni disponibili su richiesta.
nota "resistente agli urti":Le lampade RIDI che riportano questo simbolo sono prodotte in base alle necessità meccaniche ed elettriche di una corretta illuminazione all’interno di impianti sportivi. Soddisfano i requisiti relativi alla sicurezza in materia di resistenza agli urti a norma DIN 18032, parte 3.
Informazioni sull'ordine
| Numero dell'articolo | 0660153 |
| GTIN | 4029299418620 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Sale sportive e polifunzionali |
| Garanzia | 5 anni |
Dimensioni
| Dimensione L | 1549 mm |
| Dimensione B | 308 mm |
| Dimensione H | 95 mm |
| Dimensione A1 | 1250 mm |
| Dimensione A2 | 132 mm |
| Dimensione AB | 300 mm |
| Peso netto | 13.020 kg |
Montaggio
| Tipo di montaggio | A plafone | A sospensione |
| Posizione di montaggio | Soffitto | Canalizzazione |
| Tipo di connessione | terminale a spina |
| Numero di poli | 7 |
| Sezione del conduttore | 0.5–2.5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Trattamento superficiale dell'alloggiamento | verniciato a polvere |
| Materiale del coperchio | Acciaio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 87.6 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

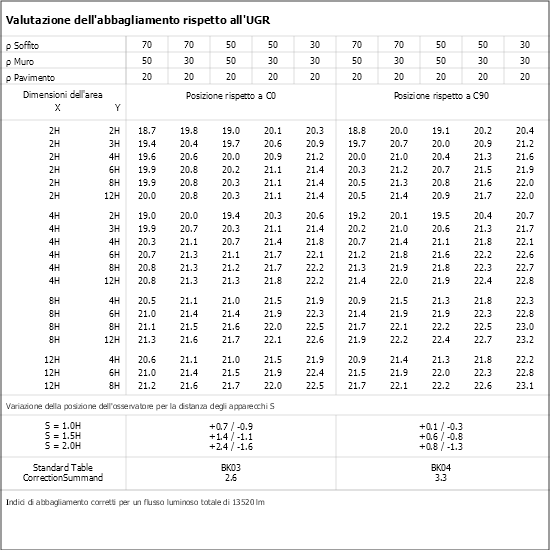

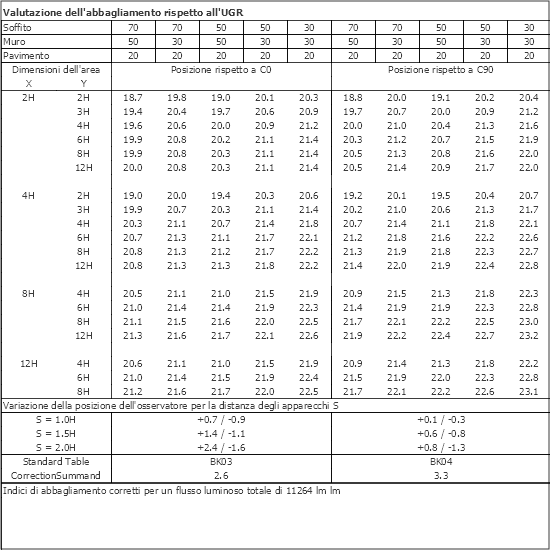

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 11260 lm |
| Efficienza luminosa | 129 lm/W |
Sorgente luminosa
| Lampade | L-TUBE |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Sicurezza fotobiologica | RG1 |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
