EDLR 195/1100-830 SMT-DALI / 0331316
Descrizione del prodotto
Faretto da incasso della famiglia di prodotti EDLR. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, distribuzione stretta, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 1060 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Oltre ai morsetti di fissaggio standard per spessori morsetti da 0 a 25 mm, sono disponibili come accessori kit di fissaggio speciali come kit per l'installazione di pannelli, piastre di rinforzo, box per cemento, anelli a filo parete, set per angoli e per semi-incasso. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331316 |
| GTIN | 4029299415407 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione H | 120 mm |
| Dimensione D | 195 mm |
| Dimensione D2 | 195 mm |
| Dimensione B1 | 90 mm |
| Dimensione DE max | 185 mm |
| Dimensione DE min | 181 mm |
| Dimensione HE | 125 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Peso netto | 0.980 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.75–1.5 mm² |
Alloggiamento
| Dimensioni del sistema | D 195 |
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–40 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 8.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio profondo |

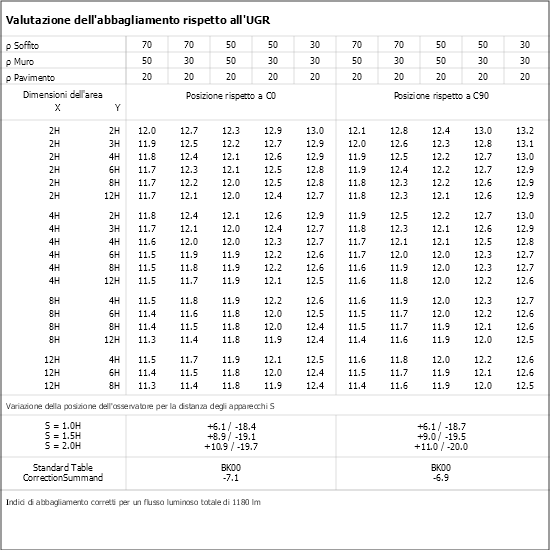

| Classe UGR | ≤ 16 |
| Flusso luminoso nominale | 1060 lm |
| Efficienza luminosa | 133 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
| Numero articolo - Designazione | Produktbeschreibung | Download | Lista dei desideri |
| 0208873 - DR195-ASLP-K-D-W | Inserto PMMA, prismi longitudinali per distrib. luminosa asimm., bianco |
|
|
0201069 -
UGEBD ... -UR
|
Relè di commutazione per EBD..., (senza dotazione HIT) |
|
|
0203006 -
BET EDLR 195
|
Accessorio per incasso nel calcestruzzo per EDLR 195 -solo calcestruzzo in opera- |
|
|
0202675//636 -
DR195-DR-K-ES
|
Anello decorativo acciaio inox spazzolato |
|
|
|
0202675//609 -
DR195-DR-K-SG
|
Anello decorativo alluminio argento brillante |
|
|
0202802//701 -
DR195-HWNR1-K-D-W
|
Targhetta per note n. 1 con anello decorativo bianco |
|
|
| 0202802//711 - DR195-HWNR11-K-D-W | Targhetta per note n. 11 con anello decorativo bianco |
|
|
| 0202802//712 - DR195-HWNR12-K-D-W | Targhetta per note n. 12 con anello decorativo bianco |
|
|
|
0202802//724 -
DR195-HWNR24-K-D-W
|
Targhetta per note n. 24 con anello decorativo bianco |
|
|
| 0202802//704 - DR195-HWNR4-K-D-W | Targhetta per note n. 4 con anello decorativo bianco |
|
|
| 0202802//705 - DR195-HWNR5-K-D-W | Targhetta per note n. 5 con anello decorativo bianco |
|
|
| 0202802//708 - DR195-HWNR8-K-D-W | Targhetta per note n. 8 con anello decorativo bianco |
|
|
0204884 -
DR195-MPS-G-D-W
|
Inserto in vetro decorativo vetro float, microprismi con anello dec. bianco |
|
|
0202692 -
DR195-RM-G-SB-W
|
Anello decorativo in ESG, opacizzato, interno aperto con anello bianco |
|
|
0202863 -
DR195-SK-G-D-W
|
Inserto in vetro float trasparente con anello decorativo bianco |
|
|
|
0202734 -
DR195-SM-G-D-W
|
Vetro decorativo in vetro float, esterno opacizzato, anello dec. bianco |
|
|
0202739 -
DR195-SO-G-D-W
|
Inserto in vetro float opale con anello decorativo bianco |
|
|
| 0208861 - DR195-SOM-K-D-W | Inserto PMMA, opale satinato, anello decorativo bianco |
|
|
0202809 -
HES EBD 195/50
|
Set per semi-incasso, altezza 50mm |
|
|
0202784 -
PES EBD. 195/100/150
|
Set di montaggio pannelli modulo 100 e 150 |
|
|
|
0202785 -
PES EBD. 195/100/200
|
Set di montaggio pannelli modulo 100 e 200 |
|
|
| 0202900 - PES EBD... UGEBD | Angolare di montaggio per supporto dispositivo UGEBD in col. con PES EBD... |
|
|
0202793 -
VP EBD. 195-600
|
Piastra di rinforzo per soffitti non flessibili modulo 600 |
|
|
|
0202920 -
VP EBD. 195-625
|
Piastra di rinforzo per soffitti non flessibili modulo 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Kit di fissaggio EBD 150 - 235, per soffitti con spessori fino a 80 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Lente di Fresnel, semiangolo di distribuzione 90 gradi, PC |
|
|
| 0202496 - ZV-EDLR-T60 | Lente di Fresnel, semiangolo di distribuzione 60 gradi, PC |
|
|
0209456 -
ZADR-EDLR195-DM210
|
Anello di copertura per EDLR195 fino all'apertura del soffitto DM 200 |
|
|
0209457 -
ZADR-EDLR195-DM230
|
Anello di copertura per EDLR195 fino all'apertura del soffitto DM 220 |
|
|
Faretto da incasso della famiglia di prodotti EDLR. Controllo della luce tramite Riflettore, fascio luminoso simmetrico, distribuzione stretta, emissione luminosa diretto. Sorgente luminosa LED-M installato, Sostituzione da parte dello specialista possibile. L'apparecchio genera un flusso luminoso nominale di 1060 lm nel colore della luce 830, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Oltre ai morsetti di fissaggio standard per spessori morsetti da 0 a 25 mm, sono disponibili come accessori kit di fissaggio speciali come kit per l'installazione di pannelli, piastre di rinforzo, box per cemento, anelli a filo parete, set per angoli e per semi-incasso. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0331316 |
| GTIN | 4029299415407 |
Generale
| Categoria di prodotto | Faretto da incasso |
| Campo di applicazione | Educazione | Vendita al dettaglio |
Dimensioni
| Dimensione H | 120 mm |
| Dimensione D | 195 mm |
| Dimensione D2 | 195 mm |
| Dimensione B1 | 90 mm |
| Dimensione DE max | 185 mm |
| Dimensione DE min | 181 mm |
| Dimensione HE | 125 mm |
| Dimensione L1 | 245 mm |
| Dimensione L4 | 265 mm |
| Peso netto | 0.980 kg |
Montaggio
| Tipo di montaggio | Installazione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 5 |
| Sezione del conduttore | 0.75–1.5 mm² |
Alloggiamento
| Dimensioni del sistema | D 195 |
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | 0–40 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PC trasparente |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 8.0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Riflettore |
| Riflettore | opaco |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio profondo |
| Classe UGR | ≤ 16 |
| Flusso luminoso nominale | 1060 lm |
| Efficienza luminosa | 133 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 3000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0203006 -
BET EDLR 195
Accessorio per incasso nel calcestruzzo per EDLR 195 -solo calcestruzzo in opera-
0204884 -
DR195-MPS-G-D-W
Inserto in vetro decorativo vetro float, microprismi con anello dec. bianco
Angolare di montaggio per supporto dispositivo UGEBD in col. con PES EBD...
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
