F-LINE-RT1X145/40ND-SM / 0650588
Descrizione del prodotto
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto/indiretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 5120 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Le lampade sono adatte al montaggio a sospensione con fune di sospensione dotata di accessori. Filo di sospensione, lunghezza 1,5 metri ZSPT2Z 190 per F-LINE-RT1..., o ZSPT2Z 295 per F-LINE-RT2... da ordinare separatamente (vedere accessori). Cavo di alimentazione, lunghezza 1,5 metri con guaina trasparente, da ordinare separatamente (vedere accessori). Per la realizzazione delle strutture F-LINE sono disponibili elementi di collegamento diritti, a L, a T e a croce. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0650588 |
| GTIN | 4029299489484 |
Generale
| Categoria di prodotto | Apparecchi a sospensione |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1553 mm |
| Dimensione B | 150 mm |
| Dimensione H | 37 mm |
| Dimensione AE max | 1490 mm |
| Dimensione AE min | 1140 mm |
| Peso netto | 4,200 kg |
Montaggio
| Tipo di montaggio | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0,5–2,5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 43,0 W |
| Faktor Verlustleistung Betriebsgerät | 1.1944444444444 |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Emissione luminosa | diretto/indiretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

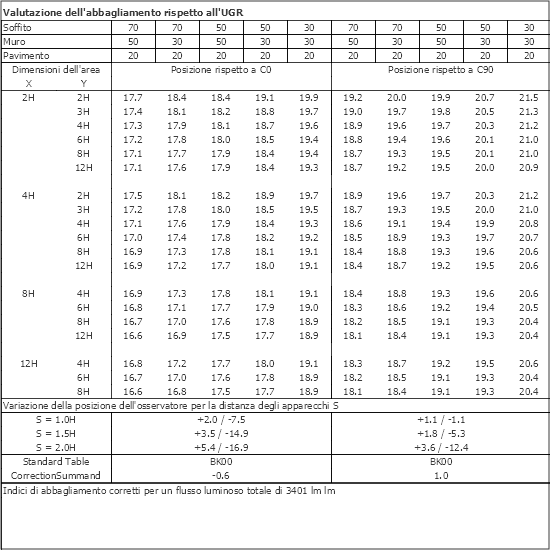

| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 5120 lm |
| Efficienza luminosa | 119 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 3,0 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Guida cavi con profilo a C, per Ø 4-5 mm, 1 m, trasparente |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5 x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Cavo di collegamento trasparente, 5 x 0,75 mm², 1,5 m |
|
|
| 0201255 - ZIDV-F-LINE 28/3/1.5 | Cablaggio passante per F-LINE .28, lunghezza 1700 mm, 3x 1,5 mm², massimo 10 A per lampade fino a circa 1500 mm di lunghezza |
|
|
| 0201256 - ZIDV-F-LINE 28/5/1.5 DIM | Cablaggio passante per F-LINE .28, lunghezza 1700 mm, 5x 1,5 mm², massimo 10 A per lampade fino a circa 1500 mm di lunghezza |
|
|
| 0201253 - ZIDV-F-LINE 35/3/1.5 | Cablaggio passante per F-LINE .35, lunghezza 2000 mm, 3x 1,5 mm², massimo 10 A per lampade fino a circa 1800 mm di lunghezza |
|
|
| 0201254 - ZIDV-F-LINE 35/5/1.5 DIM | Cablaggio passante per F-LINE .35, lunghezza 2000 mm, 5x 1,5 mm², massimo 10 A per lampade fino a circa 1800 mm di lunghezza |
|
|
Connessione e integrazione di sistemi
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0207971 -
F-LINE-VS
|
Connettore lampada F-LINE, 100 mm, bianco, per montaggio a sospensione, 1 pezzo |
|
|
|
0207971SI -
F-LINE-VS-SI
|
Connettore lampada F-LINE, 100 mm, argento, per montaggio a sospensione, 1 pezzo |
|
|
0208095 -
F-LINE-VS-D
|
Connettore lampada F-LINE, 100 mm, bianco, per montaggio a soffitto, 1 pezzo |
|
|
|
0208095SI -
F-LINE-VS-D-SI
|
Connettore lampada F-LINE, 100 mm, argento, per montaggio a soffitto, 1 pezzo |
|
|
0207974 -
F-LINE-VSK 1../2..
|
Connettore lampada a forma a X per lampade F-LINE, bianco, adatto esclusivamente al montaggio a sospensione |
|
|
|
0207974SI -
F-LINE-VSK 1../2.. SI
|
Connettore lampada a forma a X per F-LINE, argento, solo per montaggio a sospensione |
|
|
0207972 -
F-LINE-VSL 1../2..
|
Connettore lampada a forma di L per F-LINE, bianco, solo per montaggio a sospensione |
|
|
|
0207972SI -
F-LINE-VSL 1../2.. SI
|
Connettore lampada a forma di L per F-LINE, argento, solo montaggio a sospensione |
|
|
0207973 -
F-LINE-VST 1../2..
|
Connettore lampada a forma di T per F-LINE, bianco, solo per montaggio a sospensione |
|
|
|
0207973SI -
F-LINE-VST 1../2.. SI
|
Connettore lampada a forma di T per F-LINE, argento, solo montaggio a sospensione |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
|
Fune di sospensione trapezoidale, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo |
|
|
0207976 -
ZSPT2ZE 190 BALDA.+SEILP. 1.5M
|
Fune di sospensione trapezoidale, controsoffitto quadrato, 1,5 m, 1 pezzo |
|
|
0207976SI -
ZSPT2ZE 190 BALDA.+SP. 1.5M-SI
|
Fune di sospensione trapezoidale, controsoffitto quadrato, argento, 1,5 m, 1 pezzo |
|
|
0207975SI -
ZSPT2ZH 190 BALDA.+SP. 1.5M-SI
|
Fune di sospensione trapezoidale, controsoffitto semicircolare, argento, 1,5 m, 1 pezzo |
|
|
0207975 -
ZSPT2ZH 190 BALDA.+SEILP. 1.5M
|
Fune di sospensione trapezoidale, controsoffitto semicircolare, bianco, 1,5 m, 1 pezzo |
|
|
0204332 -
ZDBE
|
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
0204332SI -
ZDBE-SI
|
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
Utensile
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per aprire facilmente il telaio della lampada |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206981LF - RT360 145-840M0600 LF | 1443 | 4000 K | Diffusore opaco |
|
|
| 0206980LF - RT360 145-830M0550 LF | 1443 | 3000 K | Diffusore opaco |
|
|
| 0206982LF - RT360 145-865M0600 LF | 1443 | 6500 K | Diffusore opaco |
|
|
| 0206942LF - RT360 145-830M0350 LF | 1443 | 3000 K | Diffusore opaco |
|
|
| 0206943LF - RT360 145-840M0350 LF | 1443 | 4000 K | Diffusore opaco |
|
|
| 0206944LF - RT360 145-865M0350 LF | 1443 | 6500 K | Diffusore opaco |
|
|
| 0206951LF - RT360 145-830M0450 LF | 1443 | 3000 K | Diffusore opaco |
|
|
| 0206952LF - RT360 145-840M0450 LF | 1443 | 4000 K | Diffusore opaco |
|
|
| 0206953LF - RT360 145-865M0450 LF | 1443 | 6500 K | Diffusore opaco |
|
|
Apparecchi a sospensione della famiglia di prodotti F-LINE. Controllo della luce tramite Louvre, fascio luminoso simmetrico, trave larga, emissione luminosa diretto/indiretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 5120 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Le lampade sono adatte al montaggio a sospensione con fune di sospensione dotata di accessori. Filo di sospensione, lunghezza 1,5 metri ZSPT2Z 190 per F-LINE-RT1..., o ZSPT2Z 295 per F-LINE-RT2... da ordinare separatamente (vedere accessori). Cavo di alimentazione, lunghezza 1,5 metri con guaina trasparente, da ordinare separatamente (vedere accessori). Per la realizzazione delle strutture F-LINE sono disponibili elementi di collegamento diritti, a L, a T e a croce. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0650588 |
| GTIN | 4029299489484 |
Generale
| Categoria di prodotto | Apparecchi a sospensione |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1553 mm |
| Dimensione B | 150 mm |
| Dimensione H | 37 mm |
| Dimensione AE max | 1490 mm |
| Dimensione AE min | 1140 mm |
| Peso netto | 4,200 kg |
Montaggio
| Tipo di montaggio | A sospensione |
| Posizione di montaggio | Soffitto |
| Tipo di connessione | terminale a spina |
| Numero di poli | 3 |
| Sezione del conduttore | 0,5–2,5 mm² |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | Alluminio |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 43,0 W |
| Faktor Verlustleistung Betriebsgerät | 1.1944444444444 |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Louvre |
| Emissione luminosa | diretto/indiretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | ≤ 19 |
| Flusso luminoso nominale | 5120 lm |
| Efficienza luminosa | 119 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206981LF - RT360 145-840M0600 LF
Lunghezza: 1443
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206980LF - RT360 145-830M0550 LF
Lunghezza: 1443
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206982LF - RT360 145-865M0600 LF
Lunghezza: 1443
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
0206942LF - RT360 145-830M0350 LF
Lunghezza: 1443
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206943LF - RT360 145-840M0350 LF
Lunghezza: 1443
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206944LF - RT360 145-865M0350 LF
Lunghezza: 1443
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
0206951LF - RT360 145-830M0450 LF
Lunghezza: 1443
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
0206952LF - RT360 145-840M0450 LF
Lunghezza: 1443
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206953LF - RT360 145-865M0450 LF
Lunghezza: 1443
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
Collegamento elettrico
Cablaggio passante per F-LINE .28, lunghezza 1700 mm, 3x 1,5 mm², massimo 10 A per lampade fino a circa 1500 mm di lunghezza
Cablaggio passante per F-LINE .28, lunghezza 1700 mm, 5x 1,5 mm², massimo 10 A per lampade fino a circa 1500 mm di lunghezza
Cablaggio passante per F-LINE .35, lunghezza 2000 mm, 3x 1,5 mm², massimo 10 A per lampade fino a circa 1800 mm di lunghezza
Cablaggio passante per F-LINE .35, lunghezza 2000 mm, 5x 1,5 mm², massimo 10 A per lampade fino a circa 1800 mm di lunghezza
Connessione e integrazione di sistemi
0207971SI -
F-LINE-VS-SI
Connettore lampada F-LINE, 100 mm, argento, per montaggio a sospensione, 1 pezzo
0208095SI -
F-LINE-VS-D-SI
Connettore lampada F-LINE, 100 mm, argento, per montaggio a soffitto, 1 pezzo
0207974 -
F-LINE-VSK 1../2..
Connettore lampada a forma a X per lampade F-LINE, bianco, adatto esclusivamente al montaggio a sospensione
0207974SI -
F-LINE-VSK 1../2.. SI
Connettore lampada a forma a X per F-LINE, argento, solo per montaggio a sospensione
0207972 -
F-LINE-VSL 1../2..
Connettore lampada a forma di L per F-LINE, bianco, solo per montaggio a sospensione
0207972SI -
F-LINE-VSL 1../2.. SI
Connettore lampada a forma di L per F-LINE, argento, solo montaggio a sospensione
0207973 -
F-LINE-VST 1../2..
Connettore lampada a forma di T per F-LINE, bianco, solo per montaggio a sospensione
0207973SI -
F-LINE-VST 1../2.. SI
Connettore lampada a forma di T per F-LINE, argento, solo montaggio a sospensione
Montaggio e fissaggio
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
Fune di sospensione trapezoidale, fissaggio a soffitto, cilindro, 1,5 m, 1 pezzo
0207976 -
ZSPT2ZE 190 BALDA.+SEILP. 1.5M
Fune di sospensione trapezoidale, controsoffitto quadrato, 1,5 m, 1 pezzo
0207976SI -
ZSPT2ZE 190 BALDA.+SP. 1.5M-SI
Fune di sospensione trapezoidale, controsoffitto quadrato, argento, 1,5 m, 1 pezzo
0207975SI -
ZSPT2ZH 190 BALDA.+SP. 1.5M-SI
Fune di sospensione trapezoidale, controsoffitto semicircolare, argento, 1,5 m, 1 pezzo
0207975 -
ZSPT2ZH 190 BALDA.+SEILP. 1.5M
Fune di sospensione trapezoidale, controsoffitto semicircolare, bianco, 1,5 m, 1 pezzo
0204332 -
ZDBE
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS
0204332SI -
ZDBE-SI
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS
Utensile
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
