VENICE-G-F249-NDWS-1000B840 / 0526121
Descrizione del prodotto
Vassoio per ingranaggi della famiglia di prodotti VENICE. Controllo della luce tramite Copertura prismatica longitudinale, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa LED-M installato, possibile. L'apparecchio genera un flusso luminoso nominale di 9280 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Senza attrezzi con clip a molla nel profilo di alluminio, contatto indipendente del conduttore di terra. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0526121 |
| GTIN | 4029299489279 |
Generale
| Categoria di prodotto | Vassoio per ingranaggi |
| Campo di applicazione | Educazione | Ufficio | Vendita al dettaglio |
Dimensioni
| Dimensione L | 1483 mm |
| Dimensione B | 58 mm |
| Dimensione H | 78 mm |
| Peso netto | 1,788 kg |
Montaggio
| Tipo di montaggio | A plafone | Installazione | A sospensione |
| Numero di poli | 5 |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 62,0 W |
| Faktor Verlustleistung Betriebsgerät | keine R-TUBE |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura prismatica longitudinale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |

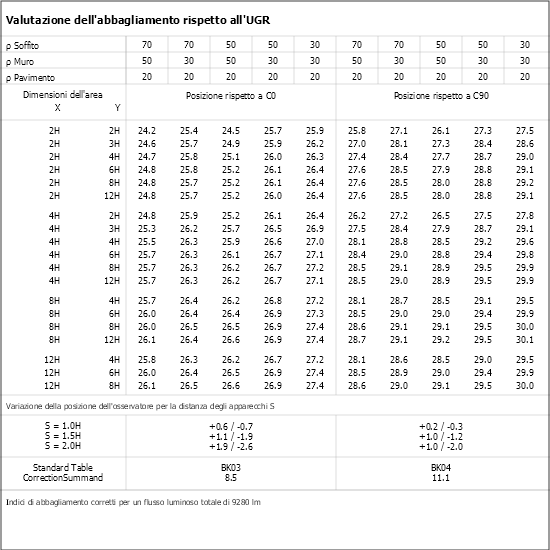

| Classe UGR | > 25 |
| Flusso luminoso nominale | 9280 lm |
| Efficienza luminosa | 150 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Alloggiamento, coperture e design
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
1208006AF -
VENICE-EE NE
|
Elemento terminale per VENICE-E, anodizzato naturale, 1 pezzo |
|
|
1208007AF -
VENICE-AE NE
|
Elemento terminale per VENICE-A, anodizzato naturale, 1 pezzo |
|
|
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0203579 -
ZAL 3X0.75/1.5M-T
|
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5 x 1,5 mm², 1,5 m |
|
|
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
|
Connettore di alimentazione a 7 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
|
Connettore di alimentazione a 5 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
|
Connettore di alimentazione a 11 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
|
Connettore di alimentazione a 11 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
|
Connettore di alimentazione a 5 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
|
Connettore di alimentazione per cavo a 7 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
Connessione e integrazione di sistemi
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
1208062AF -
VENICE-E-VSK-5
|
Connettore a croce per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208413AF -
VENICE-E-VSK-7
|
Connettore a forma a X VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
1208061AF -
VENICE-E-VST-5
|
Connettore a T per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208415AF -
VENICE-E-VST-7
|
Connettore a T per VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
1208060AF -
VENICE-E-VSL-5
|
Connettore a L per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208414AF -
VENICE-E-VSL-7
|
Connettore a L per VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
0208343AF -
VENICE-A-VSL-5
|
Connettore a L per VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208411AF -
VENICE-A-VSL-7
|
Connettore a L per VENICE-A, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
0208345AF -
VENICE-A-VSK-5
|
Connettore a forma a X VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
0208412AF -
VENICE-A-VST-7
|
Connettore a T per VENICE-A, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208344AF -
VENICE-A-VST-5
|
Connettore a T per VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
|
Fune di sospensione con controsoffitto quadrato, argento, 1,5 m, 1 pezzo |
|
|
0202592 -
VLDHSD
|
Fune di sospensione VLD con fissaggio a soffitto, scorrevole in senso longitudinale, 1 pezzo |
|
|
0202591 -
VLDHS
|
Fune di sospensione VLD con occhiello ad anello, scorrevole longitudinalmente, 1 pezzo |
|
|
0202596 -
VLDHK
|
Fissaggio a catena per VLD, scorrevole longitudinalmente, 1 pezzo |
|
|
0202590 -
VLDHD
|
Fissaggio a soffitto VLD, H = 12,5 mm, scorrevole longitudinalmente, 1 pezzo |
|
|
0202597 -
VLDHW
|
Supporto da parete per VLD, scorrevole in senso longitudinale, bianco, 1 pezzo |
|
|
0210958 -
UKNS 1.5M
|
Fune di sospensione con fissaggio a soffitto e morsetto serracavi, 1,5 m, 1 pezzo |
|
|
0208125 -
VENICE-A-DB
|
Kit di fissaggio da incasso a soffitto per VENICE-A, 1 pezzo |
|
|
0204332 -
ZDBE
|
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
| 1208051 - VENICE-A/E BET 135/49/80 | Vaso da incasso in calcestruzzo VENICE-A/E .80 – Soffitti intonacati/calcestruzzo a vista |
|
|
1208063 -
VENICE-TV-7
|
Connettore per binari portanti per l'alimentazione a 7 poli, 1 pezzo |
|
|
|
1208009 -
VENICE-TV-5
|
Connettore per binari portanti per alimentazione a 5 poli, 1 pezzo |
|
|
0204332SI -
ZDBE-SI
|
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
| 1208050 - VENICE-A/E BET 128/54 | Vaso da incasso in calcestruzzo VENICE-A/E .54 per soffitti intonacati/calcestruzzo a vista |
|
|
Utensile
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0208821 - VENICE-GE-LED | Sblocco per inserto VENICE-A-F e VENICE-E-F |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per aprire facilmente il telaio della lampada |
|
|
Vassoio per ingranaggi della famiglia di prodotti VENICE. Controllo della luce tramite Copertura prismatica longitudinale, fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa LED-M installato, possibile. L'apparecchio genera un flusso luminoso nominale di 9280 lm nel colore della luce 840, flusso luminoso regolabile: No. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco traffico, simile a RAL 9016, grado di protezione IP20. Senza attrezzi con clip a molla nel profilo di alluminio, contatto indipendente del conduttore di terra. Con alimentatore elettronico On/Off. Sostituzione da parte dello specialista. Tensione nominale 230 - 240 V AC/DC 50 - 60 Hz.
Informazioni sull'ordine
| Numero dell'articolo | 0526121 |
| GTIN | 4029299489279 |
Generale
| Categoria di prodotto | Vassoio per ingranaggi |
| Campo di applicazione | Educazione | Ufficio | Vendita al dettaglio |
Dimensioni
| Dimensione L | 1483 mm |
| Dimensione B | 58 mm |
| Dimensione H | 78 mm |
| Peso netto | 1,788 kg |
Montaggio
| Tipo di montaggio | A plafone | Installazione | A sospensione |
| Numero di poli | 5 |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Alluminio |
| Materiale del coperchio | PMMA trasparente |
Versione elettrica
| Sistema di controllo | On/Off |
| Tensione nominale | 230–240 V, 0/50–60 Hz |
| Potenza nominale | 62,0 W |
| Faktor Verlustleistung Betriebsgerät | keine R-TUBE |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura prismatica longitudinale |
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Trave larga |
| Classe UGR | > 25 |
| Flusso luminoso nominale | 9280 lm |
| Efficienza luminosa | 150 lm/W |
Sorgente luminosa
| Lampade | LED-M |
| Incluso l'illuminante | Sì |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download

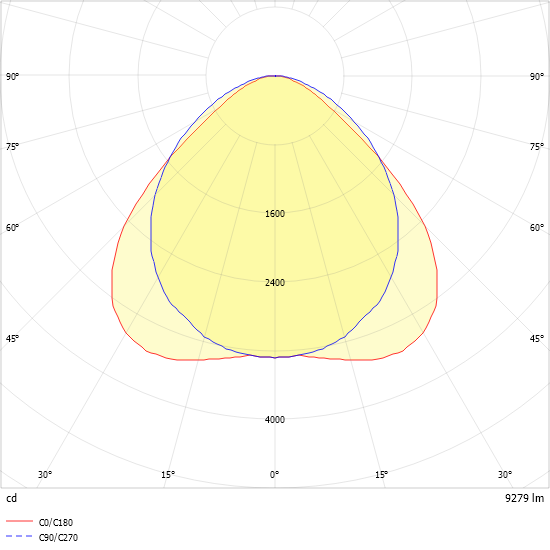

Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
Alloggiamento, coperture e design
Collegamento elettrico
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
Connettore di alimentazione a 7 poli, a fili sottili, IP20/54, bianco, 1 pezzo
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
Connettore di alimentazione a 5 poli, a fili sottili, IP20/54, bianco, 1 pezzo
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
Connettore di alimentazione a 11 poli, a fili sottili, IP20/54, bianco, 1 pezzo
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
Connettore di alimentazione a 11 poli, a filo singolo, IP20/54, bianco, 1 pezzo
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
Connettore di alimentazione a 5 poli, a filo singolo, IP20/54, bianco, 1 pezzo
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
Connettore di alimentazione per cavo a 7 poli, a filo singolo, IP20/54, bianco, 1 pezzo
Connessione e integrazione di sistemi
Montaggio e fissaggio
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
Fune di sospensione con controsoffitto quadrato, argento, 1,5 m, 1 pezzo
0202592 -
VLDHSD
Fune di sospensione VLD con fissaggio a soffitto, scorrevole in senso longitudinale, 1 pezzo
0202591 -
VLDHS
Fune di sospensione VLD con occhiello ad anello, scorrevole longitudinalmente, 1 pezzo
0210958 -
UKNS 1.5M
Fune di sospensione con fissaggio a soffitto e morsetto serracavi, 1,5 m, 1 pezzo
0204332 -
ZDBE
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS
Vaso da incasso in calcestruzzo VENICE-A/E .80 – Soffitti intonacati/calcestruzzo a vista
0204332SI -
ZDBE-SI
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS
Vaso da incasso in calcestruzzo VENICE-A/E .54 per soffitti intonacati/calcestruzzo a vista
Utensile
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
