VENICE-G-R1X115/30-7 DA / 0536116
Descrizione del prodotto
Vassoio per ingranaggi della famiglia di prodotti VENICE. Controllo della luce tramite , fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 4780 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0536116 |
| GTIN | 4029299472851 |
Generale
| Categoria di prodotto | Vassoio per ingranaggi |
| Campo di applicazione | Educazione | Ufficio | Vendita al dettaglio |
Dimensioni
| Dimensione L | 1186 mm |
| Dimensione B | 64 mm |
| Dimensione H | 74 mm |
| Peso netto | 0,800 kg |
Montaggio
| Tipo di montaggio | A plafone | Installazione | A sospensione |
| Numero di poli | 7 |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Alluminio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 29,0 W |
| Faktor Verlustleistung Betriebsgerät | 1 |
| Classe di protezione | I |
Tecnologia di illuminazione
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |

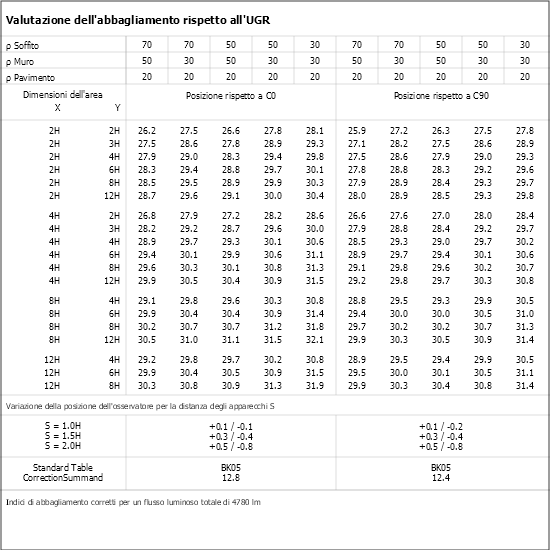

| Classe UGR | > 25 |
| Flusso luminoso nominale | 4780 lm |
| Efficienza luminosa | 165 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Alloggiamento, coperture e design
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
1208006AF -
VENICE-EE NE
|
Elemento terminale per VENICE-E, anodizzato naturale, 1 pezzo |
|
|
1208007AF -
VENICE-AE NE
|
Elemento terminale per VENICE-A, anodizzato naturale, 1 pezzo |
|
|
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
|
Connettore di alimentazione a 11 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Cavo di collegamento trasparente, 5 x 1,5 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Cavo di collegamento trasparente, 3x 1,5 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Cavo di collegamento trasparente, 3x 0,75 mm², 1,5 m |
|
|
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
|
Connettore di alimentazione a 5 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
|
Connettore di alimentazione a 7 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
|
Connettore di alimentazione a 5 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
|
Connettore di alimentazione per cavo a 7 poli, a filo singolo, IP20/54, bianco, 1 pezzo |
|
|
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
|
Connettore di alimentazione a 11 poli, a fili sottili, IP20/54, bianco, 1 pezzo |
|
|
Connessione e integrazione di sistemi
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
1208062AF -
VENICE-E-VSK-5
|
Connettore a croce per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208413AF -
VENICE-E-VSK-7
|
Connettore a forma a X VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
1208061AF -
VENICE-E-VST-5
|
Connettore a T per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208415AF -
VENICE-E-VST-7
|
Connettore a T per VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
1208060AF -
VENICE-E-VSL-5
|
Connettore a L per VENICE-E, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208414AF -
VENICE-E-VSL-7
|
Connettore a L per VENICE-E, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
0208411AF -
VENICE-A-VSL-7
|
Connettore a L per VENICE-A, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208343AF -
VENICE-A-VSL-5
|
Connettore a L per VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
0208345AF -
VENICE-A-VSK-5
|
Connettore a forma a X VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
0208412AF -
VENICE-A-VST-7
|
Connettore a T per VENICE-A, a 7 poli, anodizzato naturale, 1 pezzo |
|
|
|
0208344AF -
VENICE-A-VST-5
|
Connettore a T per VENICE-A, a 5 poli, anodizzato naturale, 1 pezzo |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0202591 -
VLDHS
|
Fune di sospensione VLD con occhiello ad anello, scorrevole longitudinalmente, 1 pezzo |
|
|
0202592 -
VLDHSD
|
Fune di sospensione VLD con fissaggio a soffitto, scorrevole in senso longitudinale, 1 pezzo |
|
|
0210958 -
UKNS 1.5M
|
Fune di sospensione con fissaggio a soffitto e morsetto serracavi, 1,5 m, 1 pezzo |
|
|
0202597 -
VLDHW
|
Supporto da parete per VLD, scorrevole in senso longitudinale, bianco, 1 pezzo |
|
|
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
|
Fune di sospensione con controsoffitto quadrato, argento, 1,5 m, 1 pezzo |
|
|
0202590 -
VLDHD
|
Fissaggio a soffitto VLD, H = 12,5 mm, scorrevole longitudinalmente, 1 pezzo |
|
|
0202596 -
VLDHK
|
Fissaggio a catena per VLD, scorrevole longitudinalmente, 1 pezzo |
|
|
| 1208050 - VENICE-A/E BET 128/54 | Vaso da incasso in calcestruzzo VENICE-A/E .54 per soffitti intonacati/calcestruzzo a vista |
|
|
1208063 -
VENICE-TV-7
|
Connettore per binari portanti per l'alimentazione a 7 poli, 1 pezzo |
|
|
0208125 -
VENICE-A-DB
|
Kit di fissaggio da incasso a soffitto per VENICE-A, 1 pezzo |
|
|
0204332SI -
ZDBE-SI
|
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
|
1208009 -
VENICE-TV-5
|
Connettore per binari portanti per alimentazione a 5 poli, 1 pezzo |
|
|
| 1208051 - VENICE-A/E BET 135/49/80 | Vaso da incasso in calcestruzzo VENICE-A/E .80 – Soffitti intonacati/calcestruzzo a vista |
|
|
0204332 -
ZDBE
|
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS |
|
|
Utensile
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
| 0208821 - VENICE-GE-LED | Sblocco per inserto VENICE-A-F e VENICE-E-F |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per aprire facilmente il telaio della lampada |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206707LF - R-TUBE 115-865M0500 LF | 1149 | 6500 K | Diffusore opaco |
|
|
| 0206601LF - R-TUBE 115-840M0500 LF | 1149 | 4000 K | Diffusore opaco |
|
|
| 0206620LF - R-TUBE 115-830M0450 LF | 1149 | 3000 K | Diffusore opaco |
|
|
| 1206722LF - R-TUBE-G2 115-865M0300 LF | 1149 | 6500 K | Diffusore opaco |
|
|
| 1206576LF - R-TUBE-G2 115-840M0300 LF | 1149 | 4000 K | Diffusore opaco |
|
|
| 1206575LF - R-TUBE-G2 115-830M0300 LF | 1149 | 3000 K | Diffusore opaco |
|
|
Vassoio per ingranaggi della famiglia di prodotti VENICE. Controllo della luce tramite , fascio luminoso simmetrico, fascio estremamente ampio, emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 4780 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Alluminio, bianco, grado di protezione IP20. Con alimentatore elettronico DALI-2. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0536116 |
| GTIN | 4029299472851 |
Generale
| Categoria di prodotto | Vassoio per ingranaggi |
| Campo di applicazione | Educazione | Ufficio | Vendita al dettaglio |
Dimensioni
| Dimensione L | 1186 mm |
| Dimensione B | 64 mm |
| Dimensione H | 74 mm |
| Peso netto | 0,800 kg |
Montaggio
| Tipo di montaggio | A plafone | Installazione | A sospensione |
| Numero di poli | 7 |
Alloggiamento
| Colore | bianco |
| Gradi di protezione | IP20 |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -25–25 °C |
| Materiale dell'alloggiamento | Alluminio |
Versione elettrica
| Sistema di controllo | DALI-2 |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 29,0 W |
| Faktor Verlustleistung Betriebsgerät | 1 |
| Classe di protezione | I |
Tecnologia di illuminazione
| Potenza luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Caratteristiche del fascio luminoso | Fascio estremamente ampio |
| Classe UGR | > 25 |
| Flusso luminoso nominale | 4780 lm |
| Efficienza luminosa | 165 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
Centro download

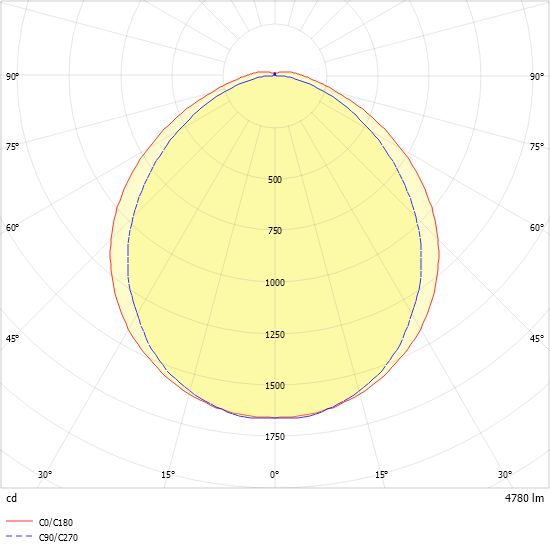

Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206707LF - R-TUBE 115-865M0500 LF
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
0206601LF - R-TUBE 115-840M0500 LF
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
0206620LF - R-TUBE 115-830M0450 LF
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
1206722LF - R-TUBE-G2 115-865M0300 LF
Lunghezza: 1149
Temperatura di colore: 6500 K
Caratteristica: Diffusore opaco
1206576LF - R-TUBE-G2 115-840M0300 LF
Lunghezza: 1149
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
1206575LF - R-TUBE-G2 115-830M0300 LF
Lunghezza: 1149
Temperatura di colore: 3000 K
Caratteristica: Diffusore opaco
Alloggiamento, coperture e design
Collegamento elettrico
1207043 -
VLNE-11S-WS NETZEINSP.-STARR
Connettore di alimentazione a 11 poli, a filo singolo, IP20/54, bianco, 1 pezzo
1207047 -
VLNE-5F-WS NETZEINSP.-FLEXIBEL
Connettore di alimentazione a 5 poli, a fili sottili, IP20/54, bianco, 1 pezzo
1207048 -
VLNE-7F-WS NETZEINSP.-FLEXIBEL
Connettore di alimentazione a 7 poli, a fili sottili, IP20/54, bianco, 1 pezzo
1207041 -
VLNE-5S-WS NETZEINSP.-STARR
Connettore di alimentazione a 5 poli, a filo singolo, IP20/54, bianco, 1 pezzo
1207042 -
VLNE-7S-WS NETZEINSP.-STARR
Connettore di alimentazione per cavo a 7 poli, a filo singolo, IP20/54, bianco, 1 pezzo
1207049 -
VLNE-11F-WS NETZEINSP.-FLEX.
Connettore di alimentazione a 11 poli, a fili sottili, IP20/54, bianco, 1 pezzo
Connessione e integrazione di sistemi
Montaggio e fissaggio
0202591 -
VLDHS
Fune di sospensione VLD con occhiello ad anello, scorrevole longitudinalmente, 1 pezzo
0202592 -
VLDHSD
Fune di sospensione VLD con fissaggio a soffitto, scorrevole in senso longitudinale, 1 pezzo
0210958 -
UKNS 1.5M
Fune di sospensione con fissaggio a soffitto e morsetto serracavi, 1,5 m, 1 pezzo
0202879SI -
UKNSE SEILP.KLEMME+BALD1.5M-SI
Fune di sospensione con controsoffitto quadrato, argento, 1,5 m, 1 pezzo
Vaso da incasso in calcestruzzo VENICE-A/E .54 per soffitti intonacati/calcestruzzo a vista
0204332SI -
ZDBE-SI
Controsoffitto angolare, argento, per lampade a fune di sospensione trapezio, ZUSP e UKNS
Vaso da incasso in calcestruzzo VENICE-A/E .80 – Soffitti intonacati/calcestruzzo a vista
0204332 -
ZDBE
Controsoffitto angolare, bianco, per lampade a fune di sospensione trapezio, ZUSP e UKNS
Utensile
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
