ARKA-P1415DAAG830MPO0600-SEN | 0637939AG
Description du produit
Luminaire suspendu en tôle d'acier avec diffuseur microprismatique. Guidage du flux par Recouvrement microprismatique avec diffuseur opale, caractéristique d'émission symétrique, à faisceau large, sortie de lumière direct/indirect Module LED linéaire, température de couleur de lumière 830, tolérance chromatique (SDCM) < 3 SDCM, source lumineuse Remplacement par un professionnel. Flux lumineux réglable en continu Durée de vie assignée L80B50 (tq = 25°C) 100.000 h . Boîtier en Acier, argenté, similaire à RAL 9006, indice de protection IP20. Recouvrement en PMMA clair. Suspensionmontage en luminaire individuel ou en bandeau, embouts à commander séparément. Pour le montage en ligne, la pièce de raccordement est nécessaire. Montage suspendu avec accessoires séparés, pour le montage en ligne, une suspension par point de jonction. Câblage traversant disponible comme accessoire. Avec appareillage électronique. Remplacement par un professionnel possible. Puissance nominale 44,0 W, tension nominale 220 - 240 V AC 50 - 60 Hz, classe de protection I. Avec détecteur de lumière et de mouvement. Portée transversale Ø 5,4 m, champ de détection 22 m². Intégration possible dans les systèmes Casambi (Casambi ready).
Luminaire contrôlable via le système de commande d'éclairage APCON EASY BLE / Casambi avec détecteur de lumière et de mouvement APCON EASY BLE / Casambi intégré.Connexion et commande commune de jusqu'à 30 autres luminaires DALI/DALI-2 possibles. Intégration possible dans APCON EASY BLE / Casambi.
Distance au plafond recommandée pour un montage suspendu à partir de 0,5 m.
Informations sur la commande
| Code article | 0637939AG |
| GTIN | 4029299025262 |
| Promesse de livraison | 15 jours ouvrables (au départ de l'entrepôt de Jungingen) |
Généralités
| Catégorie de produit | Luminaire suspendu |
| Domaine d'utilisation | Éducation | Office |
| Technologie | Bluetooth LE |
| Capteurs | Lumière | Mouvement |
| Garantie | 5 ans |
Dimensions
| Cote L | 1411 mm |
| Cote B | 167 mm |
| Cote H | 48 mm |
| Cote AB | 1411 mm |
| Cote AE | 1365 mm |
| Poids net | 5,400 kg |
Montage
| Type de montage | Suspension |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0,5–2,5 mm² |
| Réglage | rigide |
Boîtier
| Couleur | argenté, similaire à RAL 9006 |
| Indice de protection | IP20 |
| Degré de résistance aux chocs | IK03 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | 0–40 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA clair |
Version électrique
| Type de commande | DALI-2 | Casambi |
| Tension nominale | 220–240 V, 50–60 Hz |
| Puissance nominale | 44,0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Recouvrement microprismatique avec diffuseur opale |
| Sortie de lumière | direct/indirect |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau large |

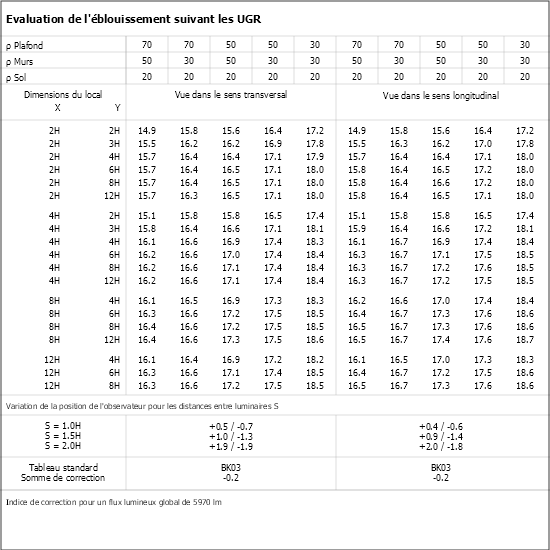

| Classe UGR | ≤ 16 |
| Flux lumineux assigné | 5970 lm |
| Efficacité du luminaire | 136 lm/W |
Source lumineuse
| Source lumineuse | LED-M |
| Inclus les sources lumineuses | Oui |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 47 |
| Température de couleur | 3000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 100.000 h |
| Durée de vie assignée L80B10 (tq = 25 °C) | 100.000 h |
Capteurs
| Portée de détection transversale | Ø 5,4 m |
| Angle de détection | 360° |
| Champ de saisie | 22 m² |
| Hauteur de montage optimale | 3 m |
| Hauteur maximale de montage | 4 m |
| Valeur de consigne de la luminosité | 10 - 2000 lx |
Downloadcenter
Conformité:
Veuillez sélectionner un domaine d'application ou ajuster les paramètres individuellement selon vos besoins.
Bureau | Salle de classe
500 lx / 0,75 m
Espaces de loisirs
200 lx / 0,75 m
Couloir
100 lx / 0,00 m
Gymnase | Compétition
500 lx / 0,00 m
Production | Assemblage
500 lx / 0,85 m
Entrepôt
200 lx / 0,00 mBureau | Salle de classe
Boîtiers, recouvrements et design
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209520AG -
ARKA-ED-AG
|
Couvercles d'extrémité pour luminaires ARKA, couleur similaire à RAL 9006, en matière synthétique, 2 pièces |
|
|
Commandes et capteurs
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0209564AG -
ARKA-AP-EWM565.5AG
|
Module d'extension ARKA, IP20, couleur argent similaire à RAL9006, 1 pièce, pour montage en saillie et suspendu, longueur 566 mm |
|
|
0209565AG -
ARKA-AP-EWM705.5AG
|
Module d'extension ARKA, IP20, couleur argent similaire à RAL9006, 1 pièce, pour montage en saillie et suspendu, longueur 706 mm |
|
|
0209566AG -
ARKA-AP-EWM1411AG
|
Module d'extension ARKA, IP20, couleur argent similaire à RAL9006, 1 pièce, pour montage en saillie et suspendu, longueur 1 411 mm |
|
|
Connexion et intégration de systèmes
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209521 - ARKA-VS | Pièce de raccordement pour luminaire ARKA, 1 pièce |
|
|
Montage et fixation
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0204332AG - ZDBE-AG | Baldaquin carré RAL 9006, pour le filin de suspension trapézoïdal, ZUSP et UKNS |
|
|
0203587 -
ZSPT2Z 190 SEILPENDEL TRAPEZ
|
Filin de suspension trapézoïdal, fixation plafond, cylindrique, 1,5 m, 1 pièce |
|
|
Outil
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0204003 -
ZRO RAHMENÖFFNER
|
Outil permettant d'ouvrir facilement le cadre du luminaire |
|
|
Raccordement électrique
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
| 0209537 - ZIDV-ARKA 1415/5/1.5 | Câblage traversant 5 x 1,5 mm² pour ARKA-A1415/ARKA-P1415, 10 A maximum |
|
|
Commande de l'éclairage
| Numéro d'article - Désignation | Description du produit | Download | Bloc-notes |
0206970
-
APCON BLE-XPRESSW
|
Interface de bouton-poussoir Bluetooth Low Energy / BLE, blanc {9836} Plastique, blanc. Fonctionnant sur piles, il peut être monté directement sur le mur sans raccordement électrique ou simplement utilisé comme télécommande. Bluetooth Low Energy 2,4-2,483 GHz. Pile au lithium CR2430 incluse, support mural magnétique inclus. Interface utilisateur Bluetooth Low Energy / BLE avec 4 boutons pour appeler des scènes. 2 boutons pour la commande d'éclairage et 2 boutons pour la commande de la lumière colorée. L'interface peut être intégrée dans un réseau Casambi et configurée via l'application Casambi. |
|
|
0209153
-
APCON BLE-1SWITCH
|
Bouton-poussoir Bluetooth Low Energy / BLE simple. Plastique, blanc. Grâce à sa propre alimentation (pas de pile / alimentation en tension), il peut être monté directement sur le mur sans raccordement électrique. Le cadre d'interrupteur fourni peut être remplacé par des cadres des gammes d'interrupteurs courantes de GIRA, BERKER, JUNG et Merten. Bluetooth Low Energy 2,4-2,483 GHz, montage possible directement sur des surfaces ou sur des boîtiers d'installation. Entièrement sans entretien, aucun raccordement électrique nécessaire. Énergie pour les signaux radio par actionnement (principe d'Energy Harvesting). Portée maximale dans une pièce : 10 m. Bouton-poussoir Bluetooth Low Energy / BLE simple (2 positions de bouton) pour appeler des scènes et augmenter ou diminuer la luminosité. Le bouton-poussoir peut être intégré dans un réseau Casambi et configuré via l'application Casambi. |
|
|
0209154
-
APCON BLE-2SWITCH
|
Bouton-poussoir Bluetooth Low Energy / BLE double Plastique, blanc. Grâce à sa propre alimentation (pas de pile / alimentation en tension), il peut être monté directement sur le mur sans raccordement électrique. Le cadre d'interrupteur fourni peut être remplacé par des cadres des gammes d'interrupteurs courantes de GIRA, BERKER, JUNG et Merten. Bluetooth Low Energy 2,4-2,483 GHz, montage possible directement sur des surfaces ou sur des boîtiers d'installation. Entièrement sans entretien, aucun raccordement électrique nécessaire. Énergie pour les signaux radio par actionnement (principe d'Energy Harvesting). Portée maximale dans une pièce : 10 m. Bouton-poussoir Bluetooth Low Energy / BLE simple (2 positions de bouton) pour appeler des scènes et augmenter ou diminuer la luminosité. Le bouton-poussoir peut être intégré dans un réseau Casambi et configuré via l'application Casambi. |
|
|
0209024
-
APCON BLE-COP-A
|
Coupleur de touches Bluetooth Low Energy / BLE avec 4 entrées {9836} Plastique, gris. Convient pour le montage mural dans des boîtiers d'installation. Bluetooth Low Energy 2,4-2,483 GHz. Longueur maximale de câble des entrées de commutation : 0,3 m. Coupleur de touches Bluetooth Low Energy / BLE avec 4 entrées libres de potentiel pour la connexion de boutons-poussoirs et autres éléments de commutation dans un réseau Casambi. Il est possible d'attribuer à ces entrées des scènes lumineuses, des valeurs d'éclairage, des séquences temporelles, des ordres d'allumage et d'extinction, des ordres de variation et de commande de la lumière colorée via l'application Casambi. |
|
|
