EBRME9-R2X145/35DA-OSD | 0860322

Description du produit

Luminaire de plafond de la famille de produits EBRME. Guidage du flux par Recouvrement opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 7040 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc, indice de protection IP54. Montage dans différents systèmes de plafond avec le jeu de fixation correspondant, ou montage par insertion dans des systèmes de plafond avec des rails porteurs visibles et des plaques de plafond insérées. Aucun accessoire de fixation supplémentaire n'est nécessaire pour le montage par insertion. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.

Ces luminaires sont conformes à la législation relative aux denrées alimentaires au sens du règlement (CE) n° 852/2004 (HACCP) Annexe II, Chapitre I, Point 2 a, b Chapitre II Point 1c dans les zones des luminaires.

Ils conviennent à une utilisation dans les espaces de vente et de stockage de denrées alimentaires non emballées.

Ils conviennent à une utilisation dans les zones de production alimentaire sans recours à des nettoyeurs haute pression.

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0860322
GTIN	4029299425895
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Éducation \| Office \| Alimentaire
Domaine d'utilisation HACCP	Production \| Aliments non emballés

Dimensions

Cote L	1497 mm
Cote B	297 mm
Cote H	95 mm
Cote BE	279 mm
Cote LE	1479 mm
Poids net	6,800 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,5–2,5 mm²

Boîtier

Couleur	blanc
Indice de protection	IP54
Essai au fil incandescent	650 °C
Température ambiante admissible	-25–25 °C
Matériau du boîtier	Acier
Matériau du couvercle	PMMA opale

Version électrique

Type de commande	DALI-2
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	64,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Recouvrement opale
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 22
Flux lumineux assigné	7040 lm
Efficacité du luminaire	110 lm/W

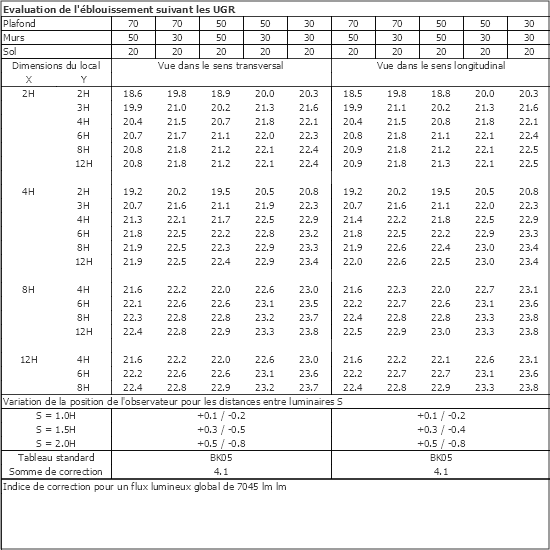

Tableau UGR

Source lumineuse

Source lumineuse	R-TUBE
Inclus les sources lumineuses	Non
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Conformité:

Numéro d'article - Désignation	Description du produit	Download
0210163 - BEF.-SATZ EBRS... OSD/PSD IP54	Kit de fixation universel IP54, épaisseur de serrage de 23 à 55 mm	Image du produit Fiche technique Instruction de montage
0210174 - BEF.-SATZ EBRS... OSD/PSD IP54	Kit de fixation universel IP54, épaisseur de serrage de 45 à 80 mm	Image du produit Fiche technique Instruction de montage
0210781 - ZBS-E DIPLING IP54 10-781	Jeu de fixation pour montage encastré IP54 pour Dipling KP, hauteur 8 mm	Fiche technique Instruction de montage
0210780 - ZBS-E OWA S31 IP54 10-780	Jeu de fixation EBR... IP54 pour OWA TECTA S31, hauteur 19,50 mm	Fiche technique Instruction de montage
0210783 - ZBS-E OWA S32 IP54 10-783	Kit de fixation universel, montage IP54 pour OWA S32, hauteur 10 mm	Fiche technique Instruction de montage

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0203626 - ZGH GLASHEBER	Ventouse en caoutchouc pour soulever la vitre de protection	Image du produit Fiche technique
0204003 - ZRO RAHMENÖFFNER	Outil permettant d'ouvrir facilement le cadre du luminaire	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0209500 - APCON BLE SOLUTION PACKAGE ONE	Espace Bluetooth Low Energy / BLE Ensemble de solutions permettant de connecter jusqu'à 20 luminaires graduables Device type 6 (DT6) et Tunable White DALI Device type 8 (DT8). Composé d'un boîtier hybride APCON et d'un capteur de lumière et de présence combiné DALI-2 Boîtier hybride pour le montage au plafond ou en saillie. Détecteur de lumière et de présence pour montage encastré au plafond. 14x entrées de câble M16/20 défonçables et 4x raccords à double membrane M20 fournis. Bluetooth Low Energy 2,4-2,483 GHz. La longueur maximale du câble d'entrée du bouton-poussoir est de 5 m. Possibilité de raccorder un capteur de lumière du jour et, jusqu'à la limite de puissance de l'alimentation DALI, de nombreux capteurs de présence. Solution complète pour pièces avec détection de présence et commande en fonction de la lumière du jour, offrant également la possibilité de connecter un bouton-poussoir pour allumer, éteindre et varier l'intensité des luminaires raccordés. Mode de fonctionnement « broadcast » facilitant la maintenance : tous les luminaires se comportent de la même manière. Compatible et extensible avec d'autres éléments de commande tels que des boutons-poussoirs, des coupleurs de boutons et des capteurs. Configuration et utilisation possibles via l'application Casambi. Des programmes quotidiens, hebdomadaires et annuels permettant de contrôler les luminaires connectés sont configurables. Les luminaires « Tunable White » connectés peuvent, selon leur modèle, être réglés directement sur la température de couleur sélectionnée, comprise entre 2 700 et 6 500 K. De plus, il est possible de configurer individuellement, au sein de cette plage, une courbe de lumière naturelle circadienne (Human Centric Lighting – HCL) que les luminaires connectés suivront collectivement.	Image du produit Fiche technique Instruction de montage

Numéro d'article - Bezeichnung	Longueur	Température de couleur	Caractéristiques
1206603LF - R-TUBE-G2 145-830M0450 LF	1449	3000 K	mat	Image du produit Fiche technique Label énergétique
1206598LF - R-TUBE-G2 145-840M0450 LF	1449	4000 K	mat	Image du produit Fiche technique Label énergétique
1206782LF - R-TUBE-G2 145-865M0450 LF	1449	6500 K	mat	Image du produit Fiche technique Label énergétique
1206579LF - R-TUBE-G2 145-830M0350 LF	1449	3000 K	mat	Image du produit Fiche technique Label énergétique
1204993LF - R-TUBE-G2 145-840M0350 LF	1449	4000 K	mat	Image du produit Fiche technique Label énergétique
1206725LF - R-TUBE-G2 145-865M0350 LF	1449	6500 K	mat	Image du produit Fiche technique Label énergétique
0206988LF - R-TUBE 145-830M0550 LF	1449	3000 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
0206991LF - R-TUBE 145-840M0550 LF	1449	4000 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
0206994LF - R-TUBE 145-865M0550 LF	1449	6500 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
