EBRE9-R2X150/40DA-OS / 0860012
Descrizione del prodotto
Apparecchi a soffitto della famiglia di prodotti EBRE. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, , emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 7720 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0860012 |
| GTIN | 4029299424768 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1547 mm |
| Dimensione B | 310 mm |
| Dimensione H | 95 mm |
| Dimensione BE | 292 mm |
| Dimensione LE | 1529 mm |
| Peso netto | 8,7 kg |
Montaggio
| Tipo di montaggio | Installazione |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 70,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |

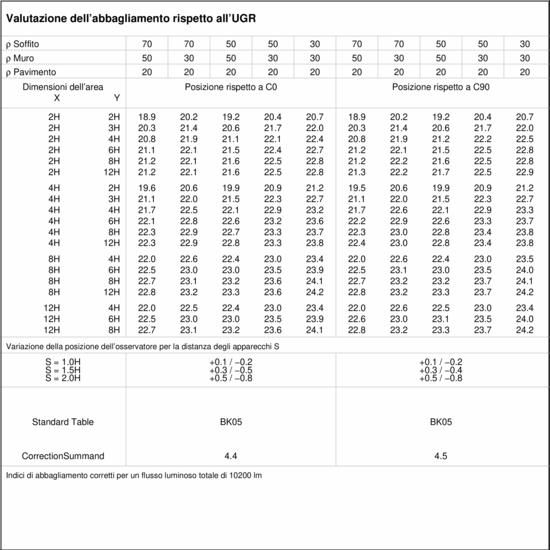

| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 7720 lm |
| Efficienza luminosa | 110 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Marchi di controllo:
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 mUfficio | Aula
Collegamento elettrico
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0217871 -
ZEL-ST-WINSTA-5-POL-DA
|
Connettore WAGO-WINSTA, a 5 poli DALI, blu, L1-N-SL-DA-DA, 1 pezzo |
|
|
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
|
Connettore a T LINECT-WINSTA 5 poli, nero, L1-L2-L3-N-SL, 1 pz. |
|
|
0217872 -
ZEL-BU-WINSTA-5-POL-DA
|
Connettore WAGO-WINSTA, a 5 poli DALI, blu, L1-N-SL-DA-DA, 1 pezzo |
|
|
Montaggio e fissaggio
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0210713 -
ZBS-E UNI 10-713
|
Kit di fissaggio per staffa girevole universale, spessore morsetti 23-55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Kit di fissaggio per staffa girevole universale, spessore morsetti 45-80 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Kit di fissaggio per installazione, controsoffitto a griglia, montaggio sul lato frontale della lampada |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Installazione della clip di fissaggio, spessore morsetti H60: 12-25 mm, H90: 12-50 mm |
|
|
0210782 -
BEF.-SATZ EBR.. OWA S32
|
Set di fissaggio universale EBR... per OWA S32, altezza 10 mm |
|
|
| 0210783 - ZBS-E OWA S32 IP54 10-783 | Set di fissaggio universale, montaggio IP54 per OWA S32, altezza 10 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Kit di fissaggio per Ecophon Focus Ds/Dg, altezza 14 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Kit di fissaggio per montaggio su Dipling KP, OWA S1, altezza 8 mm |
|
|
Utensile
| Numero articolo - Designazione | Descrizione del prodotto | Download | Lista dei desideri |
0204003 -
ZRO RAHMENÖFFNER
|
Strumento per aprire facilmente il telaio della lampada |
|
|
| Numero articolo - Bezeichnung | Lunghezza | Temperatura di colore | Caratteristica | ||
| 0206595LF - R-TUBE 150-840M0500 LF | 1500 | 4000 K | Diffusore opaco |
|
|
Apparecchi a soffitto della famiglia di prodotti EBRE. Controllo della luce tramite Copertura opale, fascio luminoso simmetrico, , emissione luminosa diretto. Sorgente luminosa R-TUBE non incluso, Sostituzione da parte del cliente finale possibile. L'apparecchio genera un flusso luminoso nominale di 7720 lm nel colore della luce 840, flusso luminoso regolabile: senza passo. La lunga durata dei LED consente un utilizzo prolungato con una qualità di illuminazione costante. Alta qualità della luce grazie a una tolleranza colore di < 3 SDCM. Alloggiamento in Acciaio, bianco traffico, simile a RAL 9016, grado di protezione IP20 IP40 lato camera. Con alimentatore elettronico DALI. Sostituzione da parte dello specialista. Tensione nominale 220 - 240 V AC/DC 50 - 60 Hz.
La sorgente luminosa non è inclusa nella fornitura e deve essere ordinata separatamente. Le sorgenti luminose adatte sono riportate nella panoramica delle sorgenti luminose.
Informazioni sull'ordine
| Numero dell'articolo | 0860012 |
| GTIN | 4029299424768 |
Generale
| Categoria di prodotto | Apparecchi a soffitto |
| Campo di applicazione | Educazione | Ufficio |
Dimensioni
| Dimensione L | 1547 mm |
| Dimensione B | 310 mm |
| Dimensione H | 95 mm |
| Dimensione BE | 292 mm |
| Dimensione LE | 1529 mm |
| Peso netto | 8,7 kg |
Montaggio
| Tipo di montaggio | Installazione |
Alloggiamento
| Colore | bianco traffico, simile a RAL 9016 |
| Gradi di protezione | IP20 | IP40 lato camera |
| Test del filo incandescente | 650 °C |
| Temperatura ambiente ammessa | -20–25 °C |
| Materiale dell'alloggiamento | Acciaio |
| Materiale del coperchio | PMMA opale |
Versione elettrica
| Sistema di controllo | DALI |
| Tensione nominale | 220–240 V, 0/50–60 Hz |
| Potenza nominale | 70,0 W |
| Classe di protezione | I |
Tecnologia di illuminazione
| Tipologia di ottica | Copertura opale |
| Emissione luminosa | diretto |
| Distribuzione della luce | simmetrico |
| Classe UGR | ≤ 22 |
| Flusso luminoso nominale | 7720 lm |
| Efficienza luminosa | 110 lm/W |
Sorgente luminosa
| Lampade | R-TUBE |
| Incluso l'illuminante | No |
| Resa di colore Ra | ≥ 80 |
| Temperatura di colore | 4000 K |
| Tolleranza della posizione del colore (SDCM) | < 3 SDCM |
| Vita nominale L80B50 (tq = 25 °C) | 50.000 h |
Centro download
Curva di distribuzione luminosa
Marchi di controllo:
Attributi:
0206595LF - R-TUBE 150-840M0500 LF
Lunghezza: 1500
Temperatura di colore: 4000 K
Caratteristica: Diffusore opaco
Collegamento elettrico
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
Connettore a T LINECT-WINSTA 5 poli, nero, L1-L2-L3-N-SL, 1 pz.
Montaggio e fissaggio
0210713 -
ZBS-E UNI 10-713
Kit di fissaggio per staffa girevole universale, spessore morsetti 23-55 mm
0210717 -
ZBS-E UNI 10-717
Kit di fissaggio per staffa girevole universale, spessore morsetti 45-80 mm
0210127 -
ZBS-E BR 10-127
Kit di fissaggio per installazione, controsoffitto a griglia, montaggio sul lato frontale della lampada
0210770 -
ZBS-E UNI CLIP 10-770
Installazione della clip di fissaggio, spessore morsetti H60: 12-25 mm, H90: 12-50 mm
Set di fissaggio universale, montaggio IP54 per OWA S32, altezza 10 mm
Utensile
Seleziona un'area di applicazione o adatta i parametri individualmente alle tue esigenze.
Ufficio | Aula
500 lx / 0,75 m
Aree ricreative
200 lx / 0,75 m
Corridoio
100 lx / 0,00 m
Palestra | Competizione
500 lx / 0,00 m
Produzione | Assemblaggio
500 lx / 0,85 m
Magazzino
200 lx / 0,00 m
