EBRE9-R2X150/40DA-OS / 0860012
Opis produktu
Oświetlenie sufitowe z rodziny produktów EBRE. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, , emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7720 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP40 od strony pomieszczenia. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0860012 |
| GTIN | 4029299424768 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1547 mm |
| Wymiar B | 310 mm |
| Wymiar H | 95 mm |
| Wymiar BE | 292 mm |
| Wymiar LE | 1529 mm |
| Masa netto | 8,7 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 70,0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Wyjście światła | bezpośredni |
| Rozkład światła | symetryczny |

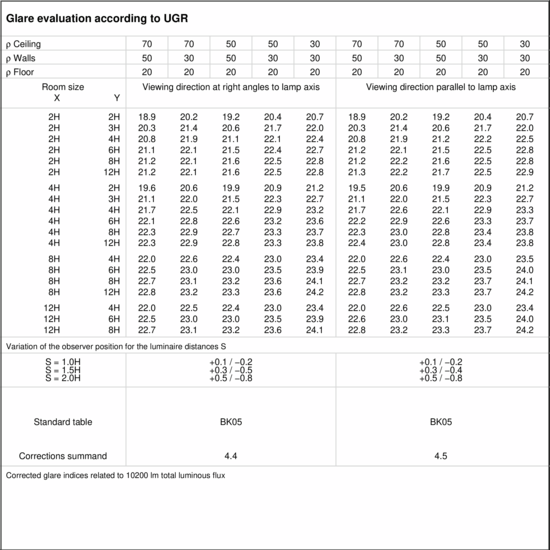

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7720 lm |
| Skuteczność świetlna | 110 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
Montaż i mocowanie
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0210713 -
ZBS-E UNI 10-713
|
Zestaw mocujący do uniwersalnego uchwytu obrotowego, strop o grubości 23–55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Zestaw mocujący do uniwersalnego uchwytu obrotowego, strop o grubości 45–80 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Zestaw mocujący do montażu, sufit z panelami, montaż na czole oprawy |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Montaż zacisku mocującego, strop o grubości H60: 12–25 mm, H90: 12–50 mm |
|
|
0210782 -
BEF.-SATZ EBR.. OWA S32
|
Uniwersalny zestaw mocujący EBR... do płyt OWA S32, wysokość 10 mm |
|
|
| 0210783 - ZBS-E OWA S32 IP54 10-783 | Uniwersalny zestaw mocujący do montażu IP54 do płyt OWA S32, wysokość 10 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Zestaw mocujący do montażu paneli Ecophon Focus Ds/Dg, wysokość 14 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Zestaw mocujący do montażu w systemie Dipling KP, OWA S1, wysokość 8 mm |
|
|
Narzędzie
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oprawy oświetleniowej |
|
|
Podłączenie elektryczne
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0217871 -
ZEL-ST-WINSTA-5-POL-DA
|
Wtyczka WAGO-WINSTA, 5-przewodowa DALI, niebieska, L1-N-SL-DA-DA, 1 sztuka |
|
|
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
|
Rozdzielacz T LINECT-WINSTA 5-przew., czarny, L1-L2-L3-N-SL, 1 szt. |
|
|
0217872 -
ZEL-BU-WINSTA-5-POL-DA
|
Złącze WAGO-WINSTA, 5-przewodowe DALI, niebieskie, L1-N-SL-DA-DA, 1 sztuka |
|
|
| Numer artykułu - Bezeichnung | długość | Temperatura koloru | Charakterystyka | ||
| 0206595LF - R-TUBE 150-840M0500 LF | 1500 | 4000 K | matowy |
|
|
Oświetlenie sufitowe z rodziny produktów EBRE. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, , emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7720 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20 IP40 od strony pomieszczenia. Z elektronicznym statecznikiem DALI. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0860012 |
| GTIN | 4029299424768 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1547 mm |
| Wymiar B | 310 mm |
| Wymiar H | 95 mm |
| Wymiar BE | 292 mm |
| Wymiar LE | 1529 mm |
| Masa netto | 8,7 kg |
Montaż
| Rodzaj montażu | Instalacja |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 | IP40 od strony pomieszczenia |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | DALI |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 70,0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Wyjście światła | bezpośredni |
| Rozkład światła | symetryczny |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 7720 lm |
| Skuteczność świetlna | 110 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
Montaż i mocowanie
0210713 -
ZBS-E UNI 10-713
Zestaw mocujący do uniwersalnego uchwytu obrotowego, strop o grubości 23–55 mm
0210717 -
ZBS-E UNI 10-717
Zestaw mocujący do uniwersalnego uchwytu obrotowego, strop o grubości 45–80 mm
0210770 -
ZBS-E UNI CLIP 10-770
Montaż zacisku mocującego, strop o grubości H60: 12–25 mm, H90: 12–50 mm
0210782 -
BEF.-SATZ EBR.. OWA S32
Uniwersalny zestaw mocujący EBR... do płyt OWA S32, wysokość 10 mm
Uniwersalny zestaw mocujący do montażu IP54 do płyt OWA S32, wysokość 10 mm
Narzędzie
Podłączenie elektryczne
0217871 -
ZEL-ST-WINSTA-5-POL-DA
Wtyczka WAGO-WINSTA, 5-przewodowa DALI, niebieska, L1-N-SL-DA-DA, 1 sztuka
0217878 -
ZEL-TV-LINECT-WINSTA-5-POL-ND
Rozdzielacz T LINECT-WINSTA 5-przew., czarny, L1-L2-L3-N-SL, 1 szt.
0217872 -
ZEL-BU-WINSTA-5-POL-DA
Złącze WAGO-WINSTA, 5-przewodowe DALI, niebieskie, L1-N-SL-DA-DA, 1 sztuka
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 m
