ABR-BWS2 1549DAWS840T1400 / 0660984
Opis produktu
Oświetlenie sufitowe z rodziny produktów ABR. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 14230 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0660984 |
| GTIN | 4029299908862 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1549 mm |
| Wymiar B | 314 mm |
| Wymiar H | 90 mm |
| Wymiar A1 | 1250 mm |
| Wymiar A2 | 132 mm |
| Masa netto | 11.200 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 7 |
| Przekrój przewodu | 1.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK10 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–32 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Stal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 105.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

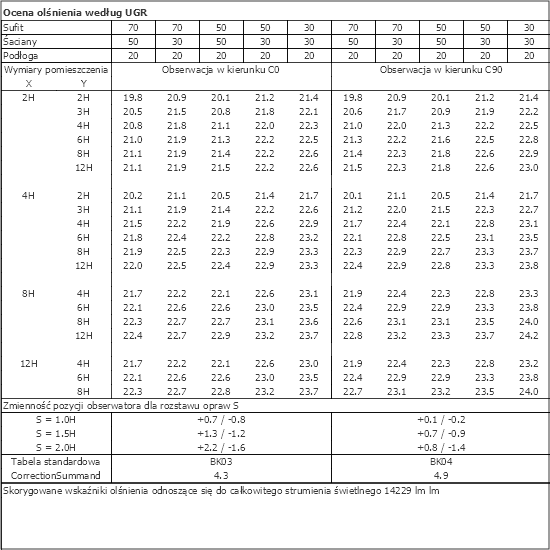

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 14230 lm |
| Skuteczność świetlna | 136 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 95.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 73.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
1207288 -
VLBKM 1500
|
Zaślepka, IP20, L=1500 mm, tworzywo sztuczne, biała |
|
|
|
1207289 -
VLBKM 4500
|
Zaślepka, IP20, L=4500 mm, tworzywo sztuczne, biała |
|
|
0207868 -
TRAS-HD
|
Zawiesie o Ø 6,0 do montażu stropowego, 1 szt. |
|
|
0207880 -
ZSP-SK-3M
|
Zawiesie linkowe zacisk pętlowy, D = 2 mm, L = 3 m, 1 sztuka, maks. 45 kg |
|
|
0205222 -
VLTHDS AUFHÄNGER + HAKEN KURZ
|
Zawiesie do łańcucha, montaż skośny, maks. 20 kg, 1 szt |
|
|
0207867 -
TRAS-HA
|
Zawiesie do łańcucha, nakrętka regulacyjna, 1 szt. |
|
|
0207083 -
TRAS-AB
|
Blacha do montażu odpornego na uderzenie piłką opraw TRAS-A |
|
|
0205224 -
VLTHDB AUFHÄNGER
|
Uchwyt sufitowy ze śrubą krzyżową do mocowania, maks. 20 kg, 1 szt |
|
|
0205887 -
VLBP
|
Płyta z uchwytem, do montażu stropowego, maks. 20 kg, 1 szt |
|
|
0205888 -
VLKH
|
Karabińczyk, wymiary 50x25x5, maks. 20 kg, 1 szt. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ocynkowany, maks. 20 kg, waga 0,25 kg/m |
|
|
0205761 -
VLTLI
|
Uchwyt mocujący do przewodu wewn., 10 szt., przestrzegać wskaz. |
|
|
0207870 -
TRAS-B
|
Mocowanie oprawy oświetleniowej do opraw nastropowych |
|
|
1205260 -
VLTB LEUCHTENBEFESTIGER
|
Do mocowania oprawy do VLT-... śruba M5, maks. 20 kg, 1 szt. |
|
|
0200223 -
TRA 002 M5X20
|
Wieszak do opraw, hak kołyskowy M5x20, stal ocynkowana |
|
|
0208347 -
VLSPSO-KH
|
Śruba rzymska z oczkami + karabińczyk, regulacja 50 mm, maks. 20 kg, 1 szt |
|
|
0207851 -
TRAS 3000
|
Szyna nośna L =3,0m, blacha stalowa ocynkowana, Masa 3,9kg |
|
|
|
0207852 -
TRAS 4500
|
Szyna nośna L =4,5m, blacha stalowa ocynkowana, Masa 5,9kg |
|
|
1500004 -
VLTO 581
|
Szyna nośna DIN, w pojedynczej długości, L=1537 mm, bez okablowania przelotowego, biała |
|
|
|
1500005 -
VLTO 582
|
Szyna nośna DIN, w podwójnej długości, L=3074 mm, bez okablowania przelotowego, biała |
|
|
|
1500006 -
VLTO 583
|
Szyna nośna, w potrójnej długości, L=4611 mm, bez okablowania przelotowego, biała |
|
|
0207944 -
TRAS-HAS
|
Zawiesie do skośnego zawieszenia łańc., 1 szt. |
|
|
1205790 -
VLTV TRAGSCHIENENVERBINDER
|
Łącznik szyny nośnej do IP20 oraz IP54, 1 szt. |
|
|
0206548 -
VLTVA TRAGSCHIENENVERBINDER
|
Łącznik szyny nośnej zewnętrzny, do IP20 |
|
|
0207860 -
TRAS-V
|
Łącznik szyny nośnej do TRAS, 1 szt. |
|
|
0200252 -
TRA 132 TRAVERSE- ABR/EBR 2..
|
Belka poprzeczna do ABR/EBR 2-źródł., odstęp mont. 132+149 mm |
|
|
0200253 -
TRA 298 TRAVERSE- ABR/EBR 3..
|
Belka poprzeczna do ABR/EBR 3-źródł., odstęp mont. 298 mm |
|
|
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Belka poprzeczna do ABR/EBR 4-źródł., odstęp mont. 435 mm |
|
|
0206905 -
VLG-KB
|
Zacisk zabezpieczający do VLB, biały, 1 szt. |
|
|
0207853 -
TRAS-A 1500
|
Przesłona TRAS, L =1,5m, ocynk., z TRAS-AB odporna na ud. piłką |
|
|
0205791 -
VLTE TRAGSCHIENEN ENDDECKEL
|
Pokrywa końcowa do szyny nośnej, biała, tworzywo sztuczne, 1 szt. |
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 3x1,5 mm², maks. 10 A |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58W+T16-35/49/80 W, 5x2,5mm², maks. 16A |
|
|
Oświetlenie sufitowe z rodziny produktów ABR. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 14230 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0660984 |
| GTIN | 4029299908862 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1549 mm |
| Wymiar B | 314 mm |
| Wymiar H | 90 mm |
| Wymiar A1 | 1250 mm |
| Wymiar A2 | 132 mm |
| Masa netto | 11.200 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 7 |
| Przekrój przewodu | 1.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK10 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–32 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Stal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 105.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 14230 lm |
| Skuteczność świetlna | 136 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 95.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 73.000 h |
Download

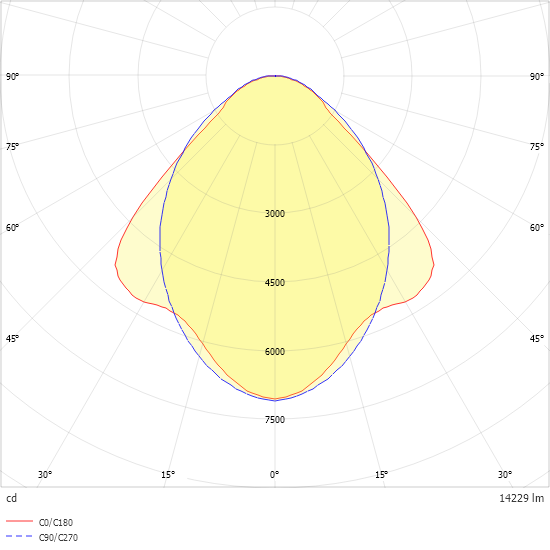

Krzywa rozsyłu światła
