ABRB-R1X145/35ND-SM-SET / 0650326//676
Opis produktu
Oświetlenie sufitowe z rodziny produktów ABRB. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 3970 lm w barwie światła 840, regulowany strumień świetlny: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Montaż w pojedynczym i ciągłym rzędzie za pomocą prostego systemu szybkiego montażu bez użycia narzędzi znacznie skraca czas instalacji. Zaciski mocujące zapewniają odległość 7,5 mm od sufitu do oprawy oświetleniowej. Podłączenie elektryczne z zewnątrz w górnej części oprawy. Górna część oprawy jest zagłębiona, aby pomieścić kabel połączeniowy i okablowanie przelotowe. Montaż w linii świetlnej za pomocą łącznika oprawy ABRBV wykonanego z tworzywa sztucznego odpornego na promienie UV, zamawianego oddzielnie (patrz akcesoria). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0650326//676 |
| GTIN | 4029299466492 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1480 mm |
| Wymiar B | 130 mm |
| Wymiar H | 60 mm |
| Wymiar AB | 1480 mm |
| Wymiar AE | 1300 mm |
| Masa netto | 3.630 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 32.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 3970 lm |
| Skuteczność świetlna | 124 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 3x1,5 mm², maks. 10 A |
|
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
| 0202962 - ZADV .35/49/3/1.5 DURCHVERDR. | Okablowanie przelotowe zewnętrzne T16-.35/49 W, 3x1,5 mm², maks. 10 A |
|
|
| 0202968 - ZADV .58/5/1.5 DURCHVERDR. | Okablowanie przelotowe zewnętrzne T26-.58 W, 5x1,5 mm², maks. 10 A |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
0202949 -
ABRBE 1 ENDDECKEL 1 LAMPIG
|
Pokrywa końcowa do ABRB 1.., biała, 1 sztuka |
|
|
0202951 -
ABRBV 1 VERBINDER 1 LAMPIG
|
Łącznik oprawy do ABRB 1.., biały, 1 sztuka |
|
|
0201619 -
ZSPH
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
|
0205027 -
ZSPHS MIT SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy ręcz., 1,5 m, 1 szt. |
|
|
0202867 -
ZSPE
|
Zawiesie linkowe, rozeta kwadratowa biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
0202926 -
ZSPTSE BALDACHIN+SEILP. 1.5M
|
Zawiesie linkowe z rozetą kwadratową białą, zacisk linkowy, 1,5 m |
|
|
0202927 -
ZSPTSH BALDACHIN+SEILP. 1.5M
|
Zawiesie linkowe z rozetą półokrągłą białą, zacisk linkowy, 1,5 m |
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy, 1,5 m, 1 zest.=2 szt |
|
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy ręczny, 1,5 m, 1 zest.=2 szt |
|
|
0203537 -
ZSPTS SEILPENDEL TRAPEZ 1.5M
|
Zaw. linkowe trapezowe, moc. do sufitu, zac. link. ręczn., 1,5 m, 1 szt. |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
Oświetlenie sufitowe z rodziny produktów ABRB. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła R-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 3970 lm w barwie światła 840, regulowany strumień świetlny: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Montaż w pojedynczym i ciągłym rzędzie za pomocą prostego systemu szybkiego montażu bez użycia narzędzi znacznie skraca czas instalacji. Zaciski mocujące zapewniają odległość 7,5 mm od sufitu do oprawy oświetleniowej. Podłączenie elektryczne z zewnątrz w górnej części oprawy. Górna część oprawy jest zagłębiona, aby pomieścić kabel połączeniowy i okablowanie przelotowe. Montaż w linii świetlnej za pomocą łącznika oprawy ABRBV wykonanego z tworzywa sztucznego odpornego na promienie UV, zamawianego oddzielnie (patrz akcesoria). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0650326//676 |
| GTIN | 4029299466492 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1480 mm |
| Wymiar B | 130 mm |
| Wymiar H | 60 mm |
| Wymiar AB | 1480 mm |
| Wymiar AE | 1300 mm |
| Masa netto | 3.630 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK03 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 32.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 3970 lm |
| Skuteczność świetlna | 124 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

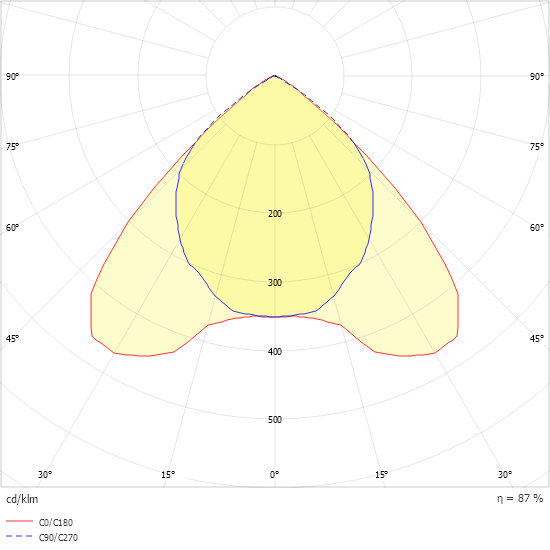

Krzywa rozsyłu światła
