EBR-BWS2 1548DAWS840T1400 / 0860647
Opis produktu

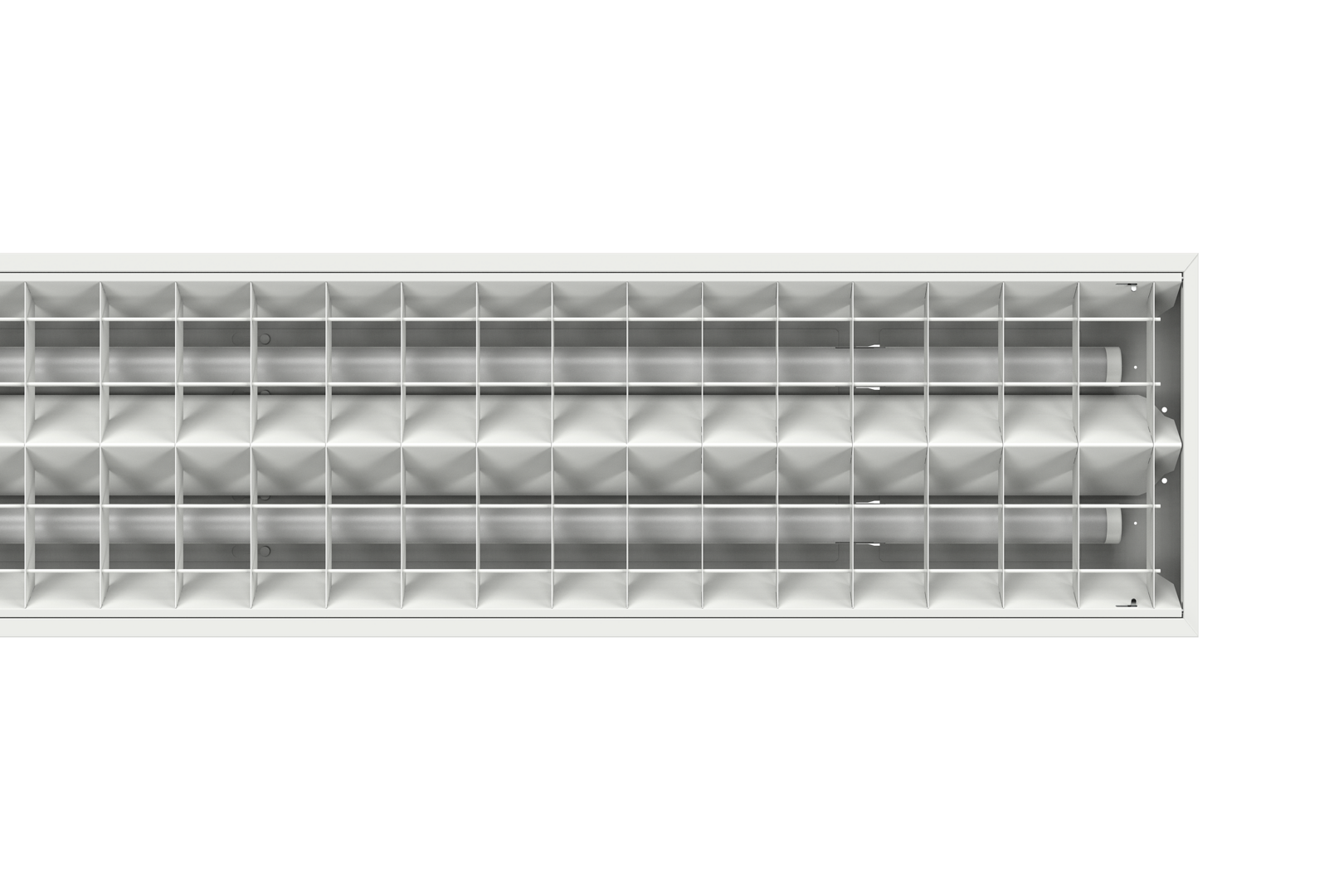

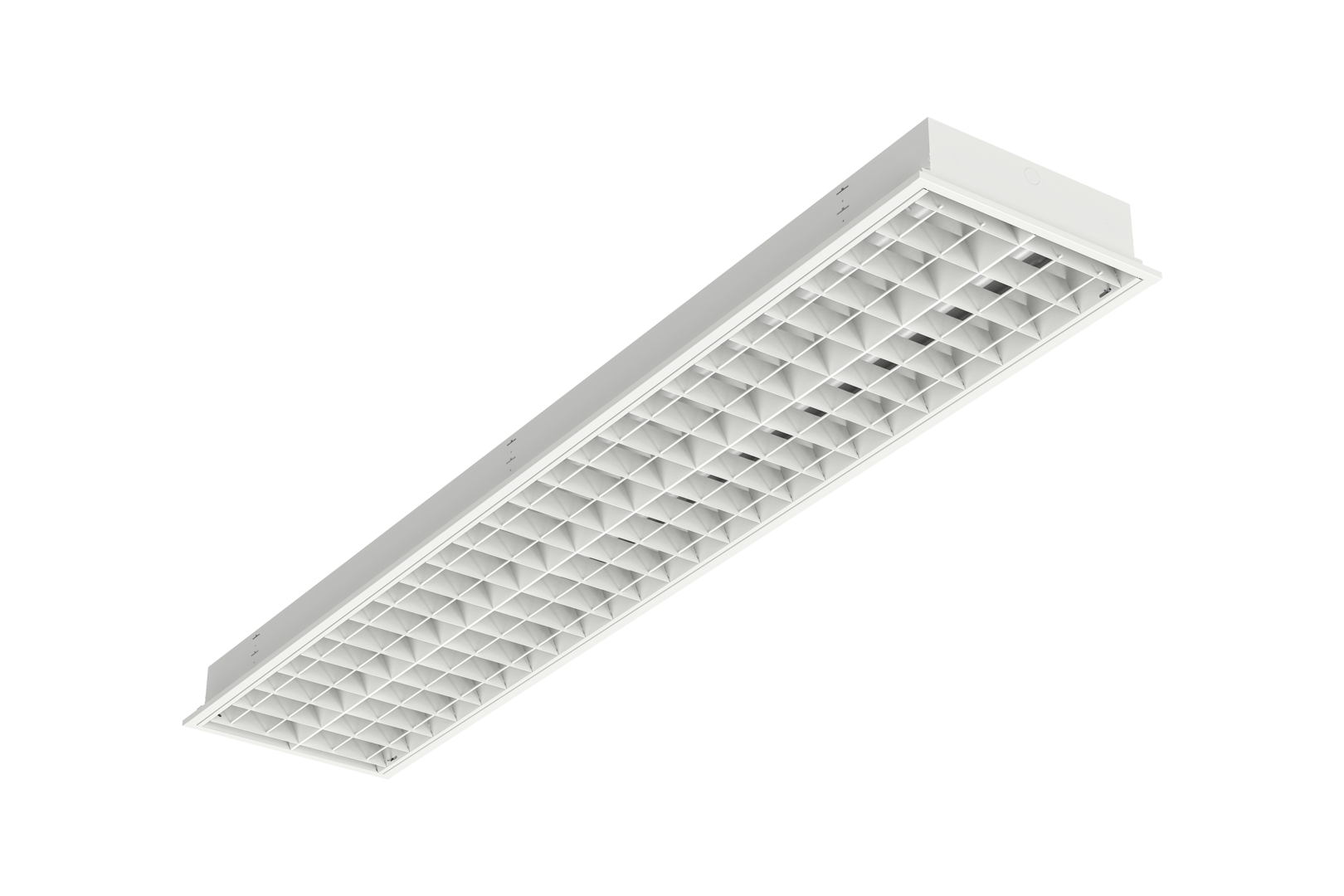

Oświetlenie sufitowe z rodziny produktów EBRE. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 14230 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0860647 |
| GTIN | 4029299908947 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1548 mm |
| Wymiar B | 312 mm |
| Wymiar H | 90 mm |
| Wymiar BE | 292 mm |
| Wymiar LE | 1528 mm |
| Masa netto | 9.600 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 7 |
| Przekrój przewodu | 1.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK10 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Stal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 105.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 14230 lm |
| Skuteczność świetlna | 136 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 95.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 73.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0210717 -
ZBS-E UNI 10-717
|
Uniwersalny zestaw montażowy, strop o grubości 45 do 80 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Uniwersalny zestaw montażowy, strop o grubości 23 do 55 mm |
|
|
0210076 -
ZBS-SP.58-30
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210078 -
ZBS-SP.58-35
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210079 -
ZBS-SP.58-40
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58W+T16-35/49/80 W, 5x2,5mm², maks. 16A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 3x1,5 mm², maks. 10 A |
|
|
|
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
Oświetlenie sufitowe z rodziny produktów EBRE. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 14230 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0860647 |
| GTIN | 4029299908947 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Hale sportowe i wielofunkcyjne |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1548 mm |
| Wymiar B | 312 mm |
| Wymiar H | 90 mm |
| Wymiar BE | 292 mm |
| Wymiar LE | 1528 mm |
| Masa netto | 9.600 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 7 |
| Przekrój przewodu | 1.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK10 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Stal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 105.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 14230 lm |
| Skuteczność świetlna | 136 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 95.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 73.000 h |
Download

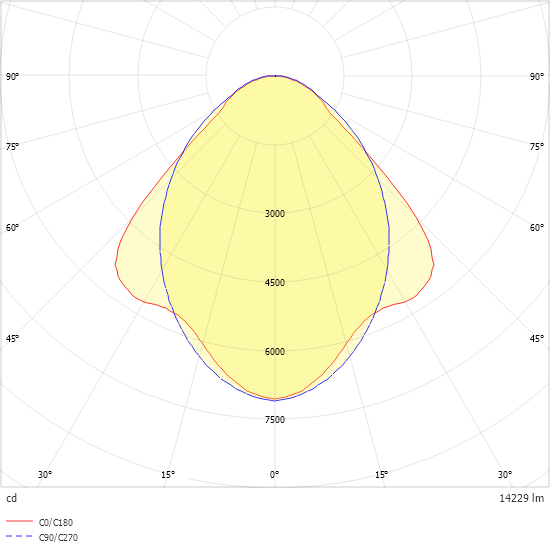

Krzywa rozsyłu światła
