EDLR 195/3000-TW-SMB / 0336671
Opis produktu
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2950 lm w barwie światła 8TW, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336671 |
| GTIN | 4029299527094 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
Wymiary
| Wymiar H | 143 mm |
| Wymiar D | 195 mm |
| Wymiar D2 | 195 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 185 mm |
| Wymiar DE min | 181 mm |
| Wymiar HE | 145 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1,120 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0,75–1,5 mm² |
Obudowa
| Wymiar systemowy | D 195 |
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | 0–25 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22,0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |

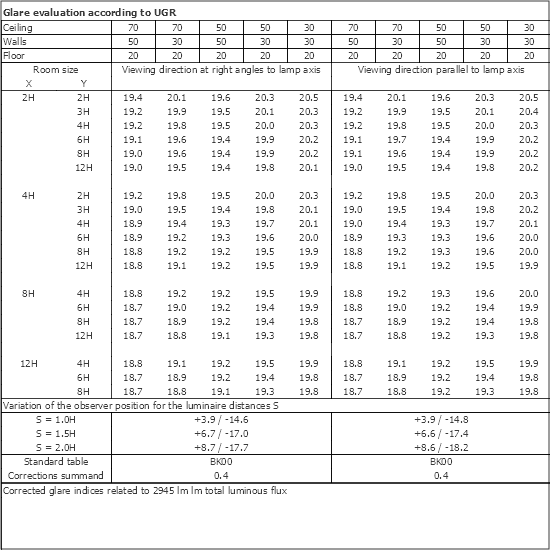

| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 2950 lm |
| Skuteczność świetlna | 134 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0201069 -
UGEBD ... -UR
|
Przekaźnik przełączający do EBD... (nie w wersji HIT) |
|
|
0203006 -
BET EDLR 195
|
Betonowa obudowa do modelu EDLR 195, przeznaczona wyłącznie do betonu wylewanego na miejscu, maksymalnie 3000 lm |
|
|
0202675//636 -
DR195-DR-K-ES
|
Pierścień dekoracyjny ze szczotkowanej stali nierdzewnej do oprawy typu downlight 195 |
|
|
|
0202675//609 -
DR195-DR-K-SG
|
Pierścień dekoracyjny z aluminium w kolorze srebrnym na połysk do oprawy typu downlight 195 |
|
|
0202802//701 -
DR195-HWNR1-K-D-W
|
Tabliczka informacyjna nr 1 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
| 0202802//711 - DR195-HWNR11-K-D-W | Tabliczka informacyjna nr 11 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
| 0202802//712 - DR195-HWNR12-K-D-W | Tabliczka informacyjna nr 12 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
|
0202802//724 -
DR195-HWNR24-K-D-W
|
Tabliczka informacyjna nr 24 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
| 0202802//704 - DR195-HWNR4-K-D-W | Tabliczka informacyjna nr 4 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
| 0202802//705 - DR195-HWNR5-K-D-W | Tabliczka informacyjna nr 5 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
| 0202802//708 - DR195-HWNR8-K-D-W | Tabliczka informacyjna nr 8 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
0204884 -
DR195-MPS-G-D-W
|
Szklana płytka dekoracyjna ze szkła float z mikropryzmatami i białym pierścieniem dekoracyjnym do oprawy typu downlight 195 |
|
|
0202692 -
DR195-RM-G-SB-W
|
Pierścień dekoracyjny z kloszem wsuwanym ze szkła bezpiecznego (ESG), matowy, otwarty od wewnątrz, z białym pierścieniem do oprawy typu downlight 195 |
|
|
0202863 -
DR195-SK-G-D-W
|
Biały pierścień dekoracyjny, przezroczysta szyba ze szkła float do oprawy typu downlight 195 |
|
|
|
0202734 -
DR195-SM-G-D-W
|
Szklana szyba dekoracyjna ze szkła float, zmatowiona od zewnątrz, biały pierścień dekoracyjny do oprawy typu downlight 195 |
|
|
0202739 -
DR195-SO-G-D-W
|
Biały pierścień dekoracyjny, szyba z szkła float w kolorze opalowym do oprawy typu downlight 195 |
|
|
| 0208861 - DR195-SOM-K-D-W | Szyba opalowa satynowana, pierścień dekoracyjny z PC, biały, do oprawy typu downlight o średnicy 195 mm |
|
|
0202809 -
HES EBD 195/50
|
Zestaw do częściowej zabudowy, wysokość 50 mm, do downlightu do wbudowania typu 195 |
|
|
0202784 -
PES EBD. 195/100/150
|
Zestaw do montażu w panelu Modul 100 i 150 do downlightu do wbudowania 195 |
|
|
|
0202785 -
PES EBD. 195/100/200
|
Zestaw do montażu w panelu Modul 100 i 200 do downlightu do wbudowania 195 |
|
|
| 0202900 - PES EBD... UGEBD | Uchwyt montażowy do obudowy UGEBD w połączeniu z PES EBD... |
|
|
0202793 -
VP EBD. 195-600
|
Płyta wzmacniająca do stropów nieodpornych na zginanie Moduł 600 |
|
|
|
0202920 -
VP EBD. 195-625
|
Płyta wzmacniająca do stropów nieodpornych na wygięcie Moduł 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Zestaw mocujący EBD 150-235, do stropów o grubości do 80 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Soczewka Fresnela do płytki LED, przezroczysta, z poliwęglanu (PC), kąt rozsyłu światła 60° |
|
|
0209456 -
ZADR-EDLR195-DM210
|
Pierścień maskujący do modelu EDLR195 do otworu w suficie o średnicy 200 mm |
|
|
0209457 -
ZADR-EDLR195-DM230
|
Pierścień maskujący do modelu EDLR195 do otworu w suficie o średnicy 220 mm |
|
|
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 2950 lm w barwie światła 8TW, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 25 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
TW: Oprawa oświetleniowa w wersji z funkcją Tunable White (...-TW...) oraz oddzielnym sterowaniem barwą światła 3000 i 6500 kelwinów.
Informacje o zamówieniu
| Numer artykułu | 0336671 |
| GTIN | 4029299527094 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
Wymiary
| Wymiar H | 143 mm |
| Wymiar D | 195 mm |
| Wymiar D2 | 195 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 185 mm |
| Wymiar DE min | 181 mm |
| Wymiar HE | 145 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1,120 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0,75–1,5 mm² |
Obudowa
| Wymiar systemowy | D 195 |
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | 0–25 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 22,0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Reflektor | matowy |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 2950 lm |
| Skuteczność świetlna | 134 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 3000–6500 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
0203006 -
BET EDLR 195
Betonowa obudowa do modelu EDLR 195, przeznaczona wyłącznie do betonu wylewanego na miejscu, maksymalnie 3000 lm
0202675//636 -
DR195-DR-K-ES
Pierścień dekoracyjny ze szczotkowanej stali nierdzewnej do oprawy typu downlight 195
0202675//609 -
DR195-DR-K-SG
Pierścień dekoracyjny z aluminium w kolorze srebrnym na połysk do oprawy typu downlight 195
0202802//701 -
DR195-HWNR1-K-D-W
Tabliczka informacyjna nr 1 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
Tabliczka informacyjna nr 11 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
Tabliczka informacyjna nr 12 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
0202802//724 -
DR195-HWNR24-K-D-W
Tabliczka informacyjna nr 24 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
Tabliczka informacyjna nr 4 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
Tabliczka informacyjna nr 5 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
Tabliczka informacyjna nr 8 z białym pierścieniem dekoracyjnym do oprawy typu downlight 195
0204884 -
DR195-MPS-G-D-W
Szklana płytka dekoracyjna ze szkła float z mikropryzmatami i białym pierścieniem dekoracyjnym do oprawy typu downlight 195
0202692 -
DR195-RM-G-SB-W
Pierścień dekoracyjny z kloszem wsuwanym ze szkła bezpiecznego (ESG), matowy, otwarty od wewnątrz, z białym pierścieniem do oprawy typu downlight 195
0202863 -
DR195-SK-G-D-W
Biały pierścień dekoracyjny, przezroczysta szyba ze szkła float do oprawy typu downlight 195
0202734 -
DR195-SM-G-D-W
Szklana szyba dekoracyjna ze szkła float, zmatowiona od zewnątrz, biały pierścień dekoracyjny do oprawy typu downlight 195
0202739 -
DR195-SO-G-D-W
Biały pierścień dekoracyjny, szyba z szkła float w kolorze opalowym do oprawy typu downlight 195
Szyba opalowa satynowana, pierścień dekoracyjny z PC, biały, do oprawy typu downlight o średnicy 195 mm
0202809 -
HES EBD 195/50
Zestaw do częściowej zabudowy, wysokość 50 mm, do downlightu do wbudowania typu 195
0202784 -
PES EBD. 195/100/150
Zestaw do montażu w panelu Modul 100 i 150 do downlightu do wbudowania 195
0202785 -
PES EBD. 195/100/200
Zestaw do montażu w panelu Modul 100 i 200 do downlightu do wbudowania 195
Soczewka Fresnela do płytki LED, przezroczysta, z poliwęglanu (PC), kąt rozsyłu światła 60°
0209456 -
ZADR-EDLR195-DM210
Pierścień maskujący do modelu EDLR195 do otworu w suficie o średnicy 200 mm
0209457 -
ZADR-EDLR195-DM230
Pierścień maskujący do modelu EDLR195 do otworu w suficie o średnicy 220 mm
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 m
