EDLR 235/3000-840 W-DALI / 0331329
Opis produktu
Downlight z rodziny produktów EDLR. Sterowanie światłem poprzez Reflektor, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 3260 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Oprócz standardowych zacisków mocujących dla stropów o grubości od 0 do 40 mm, jako akcesoria dostępne są specjalne zestawy mocujące, takie jak zestawy do montażu paneli, płyty zbrojeniowe, puszki do betonu, pierścienie podtynkowe, zestawy do montażu pod kątem i zestawy do częściowej zabudowy. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0331329 |
| GTIN | 4029299415537 |
Ogólne
| Kategoria produktu | Downlight |
| Zakres zastosowania | Edukacja | Sprzedaż detaliczna |
Wymiary
| Wymiar H | 115 mm |
| Wymiar D | 235 mm |
| Wymiar D2 | 235 mm |
| Wymiar B1 | 90 mm |
| Wymiar DE max | 225 mm |
| Wymiar DE min | 223 mm |
| Wymiar HE | 120 mm |
| Wymiar L1 | 245 mm |
| Wymiar L4 | 265 mm |
| Masa netto | 1,040 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0,75–1,5 mm² |
Obudowa
| Wymiar systemowy | D 235 |
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | 0–25 °C |
| Materiał obudowy | Aluminium |
| Materiał pokrywy | PC przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 23,0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Reflektor | biały |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

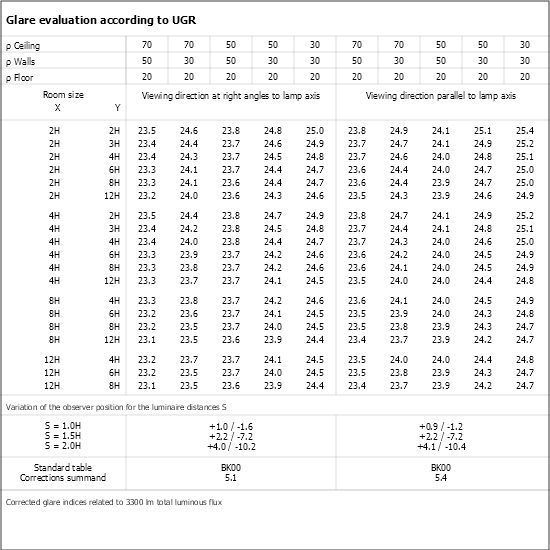

| Klasa UGR | ≤ 25 |
| Znamionowy strumień świetlny | 3260 lm |
| Skuteczność świetlna | 142 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0201069 -
UGEBD ... -UR
|
Przełącznik przekaźnikowy do EBD..., (nie do HIT) |
|
|
0203010 -
BET EDLR 235
|
Puszka do betonu dla EDLR 235 – tylko to zalania na miejscu – |
|
|
| 0208867 - DR235-DPO-K-D-W | Szyba z PMMA, mikropryzmaty tłoczone, opaliz., pierścień dekoracyjny biały |
|
|
| 0208857 - DR235-DPS-K-D-W | Szyba z PMMA, mikropryzmaty tłoczone, pierścień dekoracyjny biały |
|
|
0202676//636 -
DR235-DR-K-ES
|
Pierścień dekoracyjny ze stali nierdzewnej szczotkowany |
|
|
|
0202676//609 -
DR235-DR-K-SG
|
Pierścień dekoracyjny aluminiowy srebrny błyszczący |
|
|
|
0202676//607 -
DR235-DR-K-SM
|
Pierścień dekoracyjny aluminiowy srebrny matowy |
|
|
|
0202676 -
DR235-DR-K-W
|
Pierścień dekoracyjny z tworzywa sztucznego biały |
|
|
0202749 -
DR235-HO-K-D-W
|
Szyba z tworzywa sztucznego wypukła, opalizowana, pierścień dekor. biały |
|
|
| 0202803//701 - DR235-HWNR1-K-D-W | Znak informacyjny nr 1 z pierścieniem dekoracyjnym białym |
|
|
| 0202803//711 - DR235-HWNR11-K-D-W | Znak informacyjny nr 11 z pierścieniem dekoracyjnym białym |
|
|
| 0202803//712 - DR235-HWNR12-K-D-W | Znak informacyjny nr 12 z pierścieniem dekoracyjnym białym |
|
|
0202803//724 -
DR235-HWNR24-K-D-W
|
Znak informacyjny nr 24 z pierścieniem dekoracyjnym białym |
|
|
| 0202803//704 - DR235-HWNR4-K-D-W | Znak informacyjny nr 4 z pierścieniem dekoracyjnym białym |
|
|
| 0202803//705 - DR235-HWNR5-K-D-W | Znak informacyjny nr 5 z pierścieniem dekoracyjnym białym |
|
|
| 0202803//708 - DR235-HWNR8-K-D-W | Znak informacyjny nr 8 z pierścieniem dekoracyjnym białym |
|
|
0204885 -
DR235-MPS-G-D-W
|
Szyba dekoracyjna ze szkła float, mikropryzmaty, pierścień dekor. biały |
|
|
| 0209008 - DR235-MPS-K-D-W | Szyba z PMMA, mikropryzmaty wypukłe, pierścień dekoracyjny biały |
|
|
0202693 -
DR235-RM-G-SB-W
|
Pierścień dekor. ze szkła bezp., matowy, otwarty wewn., pierścień biały |
|
|
0202864 -
DR235-SK-G-D-W
|
Szyba ze szkła float, przejrzysta, z pierścieniem dekoracyjnym białym |
|
|
|
0202735 -
DR235-SM-G-D-W
|
Szyba dekoracyjna ze szkła float, matowa na zewn., pierścień dekor. biały |
|
|
0202740 -
DR235-SO-G-D-W
|
Szyba ze szkła float, opalizowana, z pierścieniem dekoracyjnym białym |
|
|
| 0208862 - DR235-SOM-K-D-W | Szyba z PMMA, opalizowana, satynowana, pierścień dekoracyjny biały |
|
|
0202684 -
DR235-SPM-G-SB-W
|
Bezpieczne szkło dekoracyjne, matowe od wewn., pierścień dekoracyjny biały |
|
|
0202702 -
DR235-SPMA-G-SB-W
|
Bezpieczne szkło dekoracyjne, matowe od zewn., pierścień dekoracyjny biały |
|
|
0202812 -
HES EBD 235/50
|
Zestaw do częściowej zabudowy, wysokość 50 mm |
|
|
0202786 -
PES EBD. 235/100/150
|
Zestaw do montażu w sufitach panelowych moduł 100 i 150 |
|
|
|
0202787 -
PES EBD. 235/200
|
Zestaw do montażu w sufitach panelowych moduł 200 |
|
|
| 0202900 - PES EBD... UGEBD | Kątownik montażowy do oprawy UGEBD w połączeniu z PES EBD... |
|
|
0202794 -
VP EBD. 235-600
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 600 |
|
|
|
0202921 -
VP EBD. 235-625
|
Płyta wzmacniająca do sufitów nieodpornych na zginanie moduł 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Zestaw mocujący EBD 150–235, do grubości sufitów 80 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Soczewka Fresnela, połówkowy kąt rozsyłu 60 stopni, poliwęglan |
|
|
0209458 -
ZADR-EDLR235-DM250
|
Pierścień maskujący dla EDLR235 do otworu sufitowego DM 240 |
|
|
0209459 -
ZADR-EDLR235-DM270
|
Pierścień maskujący dla EDLR235 do otworu sufitowego DM 260 |
|
|
| 0209604 - ZADR-EDLR235-DM310 | Pierścień maskujący do EDLR235 do otworu w suficie o średnicy 300 mm |
|
|
| 0209605 - ZADR-EDLR235-DM350 | Pierścień maskujący do EDLR235 do otworu w suficie o średnicy 340 mm |
|
|
| 0209606 - ZADR-EDLR235-DM410 | Pierścień maskujący do EDLR235 do otworu w suficie o średnicy 400 mm |
|
|
