EIHLS-L 324/600-840 SM-DA / 0860586
Opis produktu
Oświetlenie sufitowe z rodziny produktów EIHLS. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5320 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP54 IP64 od strony pomieszczenia. Przygotowany do montażu w różnych systemach sufitowych z odpowiednim zestawem mocującym (akcesorium). Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
EIHLS-L 154, 180, 254, 280, 424: wszystkie lampy podłączane do L1. EIHLS-L 354, 380: środkowa lampa podłączana do L1, skrajne lampy do L2. EIHLS-L 454, 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odpowiedni dla produktów spożywczych”: Te oprawy oświetleniowe są zgodne z wytycznymi przepisów dotyczących żywności zgodnie z Rozporządzeniem (WE) nr 852/2004 (HACCP) załącznik II rozdział I nr 2 a, b; rozdział II nr 1c w zakresie opraw oświetleniowych. Nadają się do zastosowania w przemyśle spożywczym. Możliwe ograniczenie obszaru zastosowania w przemyśle spożywczym można znaleźć w certyfikacie żywności.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| Numer artykułu | 0860586 |
| GTIN | 4029299461459 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Spożywczy | Hale sportowe i wielofunkcyjne |
| Certyfikat HACCP | Tak |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 624 mm |
| Wymiar B | 624 mm |
| Wymiar H | 81 mm |
| Wymiar A1 | 400 mm |
| Wymiar A2 | 400 mm |
| Wymiar A3 | |
| Wymiar BE | 604 mm |
| Wymiar H2 | |
| Wymiar LE | 604 mm |
| Masa netto | 9.400 kg |
Montaż
| Rodzaj montażu | Instalacja |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP54 | IP64 od strony pomieszczenia |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 45.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

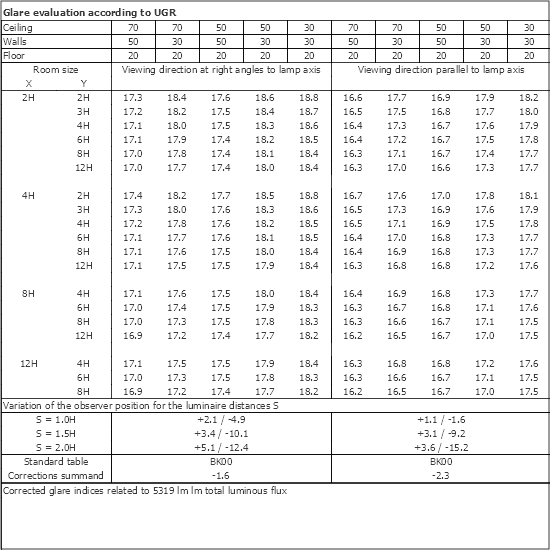

| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 5320 lm |
| Skuteczność świetlna | 118 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0210995 -
ZBS-SP.36-40
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
|
0210994 -
ZBS-SP.36-35
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210078 -
ZBS-SP.58-35
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 35 mm |
|
|
|
0210076 -
ZBS-SP.58-30
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210993 -
ZBS-SP.36-30
|
Zest. moc. .36W do sufitów panelowych, wysokość szyny nośnej 30 mm |
|
|
|
0210079 -
ZBS-SP.58-40
|
Zest. moc. .58W do sufitów panelowych, wysokość szyny nośnej 40 mm |
|
|
0210174 -
BEF.-SATZ EBRS... OSD/PSD IP54
|
Uniwersalny zestaw mocujący IP54, strop o grubości 45 do 80 mm |
|
|
0210163 -
BEF.-SATZ EBRS... OSD/PSD IP54
|
Uniwersalny zestaw mocujący IP54, strop o grubości 23 do 55 mm |
|
|
0203626 -
ZGH GLASHEBER
|
Przyssawka gumowa do podniesienia szyby |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
