FEDGE2-PD1500NDFSW850-0400 / 0627631AQ
Opis produktu
Oprawa wisząca z rodziny produktów F-EDGE2. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 4320 lm w barwie światła 850, regulowany strumień świetlny: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, czarny, stopień ochrony IP20. Oprawy oświetleniowe nadają się do montażu podwieszanego za pomocą linkowego zawiesia o długości 1,5 m ZSPT2Z 330 (patrz akcesoria). Przewód zasilający o długości 1,5 m z przezroczystą osłoną (zamawiany oddzielnie). Do produkcji konstrukcji F-EDGE2 dostępne są łączniki proste, w kształcie litery L, T i krzyżowe (patrz akcesoria). Oprawa oświetleniowa dostępna również w wersji do montażu natynkowego z odpowiednim zestawem akcesoriów (patrz akcesoria). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627631AQ |
| GTIN | 4029299549515 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1501 mm |
| Wymiar B | 341 mm |
| Wymiar H | 22 mm |
| Wymiar AE max | 1302 mm |
| Wymiar AE min | 1182 mm |
| Masa netto | 8.800 kg |
Montaż
| Rodzaj montażu | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 3 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | czarny |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK07 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Aluminium |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 27.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 4320 lm |
| Skuteczność świetlna | 160 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 5000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0209047 - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Zawiesie linkowe trapezowe, rozeta prostok. biała, 1,5 m, 1 szt. |
|
|
| 0209047SI - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0204332SI -
ZDBE-SI
|
Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
| 0209051 - ZIDV-FEDGE 800/5/1.5 | WEWNĘTRZNY 800 mm do F-EDGE VSL/VSK/VST |
|
|
| 0209050 - ZIDV-FEDGE 800/3/1.5 | WEWNĘTRZNY 800 mm do F-EDGE VSL/VSK/VST |
|
|
| 0209049 - ZIDV-FEDGE 600/5/1.5 | WEWNĘTRZNY 600 mm do F-EDGE VS |
|
|
| 0209048 - ZIDV-FEDGE 600/3/1.5 | WEWNĘTRZNY 600 mm do F-EDGE VS |
|
|
0209043SI -
FEDGE-VS-SI
|
Łącznik oprawy FEDGE 250 mm, srebrny, 1 szt. |
|
|
0209043 -
FEDGE-VS
|
Łącznik oprawy FEDGE 250 mm, biały, 1 szt. |
|
|
| 0206000 - ZSPT2Z 330 SEILPENDEL TRAPEZ | Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
0209351SI -
FEDGE-VS-D-SI
|
L= 250 mm, Z ZACISKIEM 5-BIEGUNOWYM, SREBRNY, 1 szt. |
|
|
0209351AQ -
FEDGE-VS-D-FSW
|
L= 250 mm, Z ZACISKIEM 5-BIEGUNOWYM, CZARNY, 1 szt. |
|
|
0209351 -
FEDGE-VS-D
|
L= 250 Mm, Z ZACISKIEM 5-BIEGUNOWYM, BIAŁY, 1 szt. |
|
|
| 0209313SI - FEDGE-VS-DA-SEN-SI | Łącznik oprawy F-EDGE 250 mm, srebrny, 1 szt., czujnik APCON |
|
|
| 0209313AQ - FEDGE-VS-DA-SEN-FSW | Łącznik oprawy F-EDGE 250 mm, czarny, 1 szt., czujnik APCON |
|
|
| 0209313 - FEDGE-VS-DA-SEN | Łącznik oprawy F-EDGE 250 mm, biały, 1 szt., czujnik APCON |
|
|
| 0209314SI - FEDGE-VS-CDH-SI | Łącznik oprawy F-EDGE 250 mm, srebrny, 1 szt. mocuł CDH APCON |
|
|
| 0209314AQ - FEDGE-VS-CDH-FSW | Łącznik oprawy F-EDGE 250 mm, czarny, 1 szt., moduł CDH APCON |
|
|
| 0209314 - FEDGE-VS-CDH | Łącznik oprawy F-EDGE 250 mm, biały, 1 szt., moduł CDH APCON |
|
|
0209289AQ -
ZBS-FEDGE2-A-ND
|
Mocowanie sufitowe do serii FEDGE2 1200 + 1500 bez funkcji ściemniania, czarne |
|
|
|
0209290AQ -
ZBS-FEDGE2-A-DA
|
Mocowanie sufitowe do serii FEDGE2 1200 + 1500 Dali, czarne |
|
|
0209289SI -
ZBS-FEDGE2-A-ND
|
Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, srebrne |
|
|
0209290 -
ZBS-FEDGE2-A-DA
|
Mocowanie sufitowe do serii FEDGE 1200 + 1500 Dali, białe |
|
|
|
0209289 -
ZBS-FEDGE2-A-ND
|
Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, białe |
|
|
|
0209290SI -
ZBS-FEDGE2-A-DA
|
Mocowanie sufitowe do serii FEDGE 1200 + 1500 Dali, srebrne |
|
|
0209046SI -
FEDGE-VST-SI
|
Łącznik oprawy Kształt T FEDGE, srebrny, 1 sztuka |
|
|
0209046 -
FEDGE-VST
|
Łącznik oprawy Kształt T FEDGE, biały, 1 szt. |
|
|
0209045 -
FEDGE-VSL
|
Łącznik oprawy Kształt L FEDGE, biały, 1 szt. |
|
|
0209045SI -
FEDGE-VSL-SI
|
Łącznik oprawy Kształt L FEDGE, srebrny, 1 sztuka |
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
0209042SI -
FEDGE-VS-SEN-SI
|
Łącznik oprawy F-EDGE, 250 mm, srebrny, 1 szt., do mont. podwiesz. z czuj. |
|
|
0209042 -
FEDGE-VS-SEN
|
Łącznik oprawy F-EDGE, 250 mm, biały, 1 szt., do mont. podwiesz. z czuj. |
|
|
0209044 -
FEDGE-VSK
|
Łącznik oprawy Kształt krzyżowy FEDGE, biały, 1 szt. |
|
|
0209044SI -
FEDGE-VSK-SI
|
Łącznik oprawy Kształt krzyżowy FEDGE, srebrny, 1 sztuka |
|
|
Oprawa wisząca z rodziny produktów F-EDGE2. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 4320 lm w barwie światła 850, regulowany strumień świetlny: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Aluminium, czarny, stopień ochrony IP20. Oprawy oświetleniowe nadają się do montażu podwieszanego za pomocą linkowego zawiesia o długości 1,5 m ZSPT2Z 330 (patrz akcesoria). Przewód zasilający o długości 1,5 m z przezroczystą osłoną (zamawiany oddzielnie). Do produkcji konstrukcji F-EDGE2 dostępne są łączniki proste, w kształcie litery L, T i krzyżowe (patrz akcesoria). Oprawa oświetleniowa dostępna również w wersji do montażu natynkowego z odpowiednim zestawem akcesoriów (patrz akcesoria). Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0627631AQ |
| GTIN | 4029299549515 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1501 mm |
| Wymiar B | 341 mm |
| Wymiar H | 22 mm |
| Wymiar AE max | 1302 mm |
| Wymiar AE min | 1182 mm |
| Masa netto | 8.800 kg |
Montaż
| Rodzaj montażu | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 3 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | czarny |
| Klasa ochrony | IP20 |
| Poziom odporności na wstrząsy | IK07 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Aluminium |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 27.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 4320 lm |
| Skuteczność świetlna | 160 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 5000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

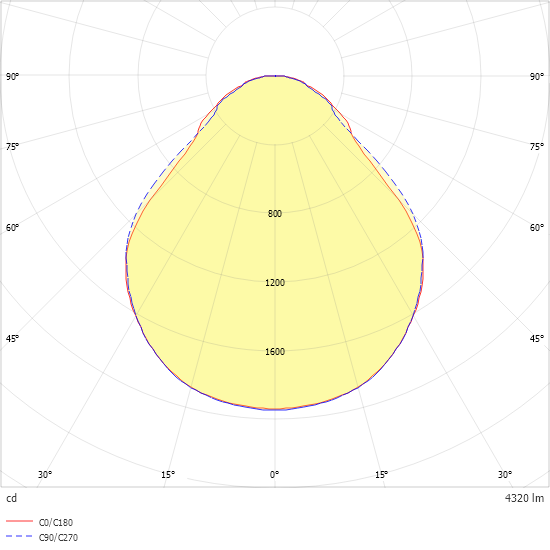

Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
Zawiesie linkowe trapezowe, rozeta prostok. biała, 1,5 m, 1 szt.
Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt.
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt
0209289AQ -
ZBS-FEDGE2-A-ND
Mocowanie sufitowe do serii FEDGE2 1200 + 1500 bez funkcji ściemniania, czarne
0209289SI -
ZBS-FEDGE2-A-ND
Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, srebrne
0209289 -
ZBS-FEDGE2-A-ND
Mocowanie sufitowe do serii FEDGE 1200 + 1500 bez funkcji ściemniania, białe
0209042SI -
FEDGE-VS-SEN-SI
Łącznik oprawy F-EDGE, 250 mm, srebrny, 1 szt., do mont. podwiesz. z czuj.
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 m
