F-LINE-R1X115/30DA-MPS / 0660241SI

Ten produkt zostanie wycofany z oferty z dniem . Do tego czasu możliwe jest składanie ostatnich zamówień – w zależności od dostępności.

Opis produktu

Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 3590 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, srebrny, stopień ochrony IP20. Oprawy oświetleniowe są odpowiednie z akcesoriami do montażu na zawiesiu linkowym lub do bezpośredniego montażu stropowego. Montaż na zawiesiu linkowym F-LINE 1... z ZSPT2Z 190, F-LINE 2... z ZSPT2Z 295. Do produkcji konstrukcji F-LINE dostępne są łączniki proste, w kształcie litery L, T i krzyżowe. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 230 - 240 V AC/DC 50 - 60 Hz.

Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.

więcej mniej

dołączyć do notatnika

Informacje o zamówieniu

Numer artykułu	0660241SI
GTIN	4029299422085

Ogólne

Kategoria produktu	Oprawa wisząca
Zakres zastosowania	Edukacja \| Biuro

Wymiary

Wymiar L	1253 mm
Wymiar B	150 mm
Wymiar H	45 mm
Wymiar AE max	1190 mm
Wymiar AE min	840 mm
Masa netto	3,700 kg

Rysunek wymiarowy

Montaż

Rodzaj montażu	Zawieszka
Miejsce montażu	Sufit
Typ połączenia	zacisk wtykowy
Liczba biegunów	5
Przekrój przewodu	0,5–2,5 mm²

Obudowa

Kolor	srebrny
Klasa ochrony	IP20
Test przewodu żarowego	650 °C
Dopuszczalna temperatura otoczenia	-25–25 °C
Materiał obudowy	Stal
Materiał pokrywy	PMMA strukturalne

Wersja elektryczna

Typ sterowania	DALI-2
Napięcie znamionowe	230–240 V, 0/50–60 Hz
Moc znamionowa	34,0 W
Klasa ochrony	I

Technika oświetleniowa

Układ optyczny	Osłona mikropryzmatyczna
Moc światła	bezpośredni

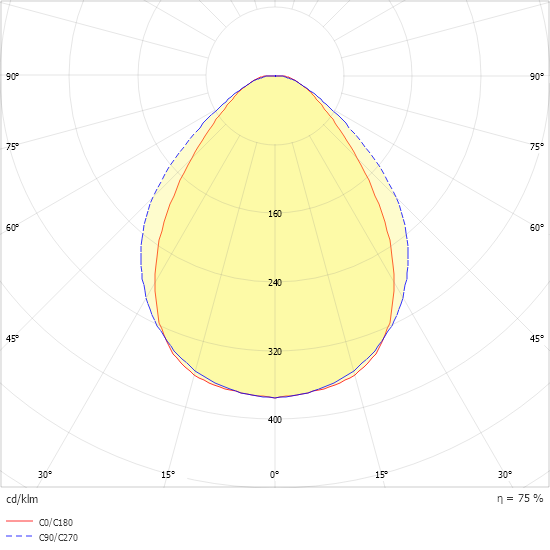

Rozkład światła	symetryczny
Rozsył światłości	szeroka belka
Klasa UGR	≤ 25
Znamionowy strumień świetlny	3590 lm
Skuteczność świetlna	106 lm/W

Tabela UGR

Źródło światła

Lampy	R-TUBE
W tym iluminator	Nie
Wskaźnik oddawania barw Ra	≥ 80
Farbwiedergabeindex R9	0
Temperatura koloru	4000 K
Tolerancja położenia koloru (SDCM)	< 3 SDCM
Trwałość znamionowa L80B50 (tq = 25 °C)	50.000 h

Download

Znak homologacji:

Numer artykułu - Oznaczenie	Produktbeschreibung	Download
0203587 - ZSPT2Z 190 SEILPENDEL TRAPEZ	Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt	Obraz produktu Arkusz danych Informacje montażowe
0207976 - ZSPT2ZE 190 BALDA.+SEILP. 1.5M	Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 szt.	Obraz produktu Arkusz danych Informacje montażowe
0207976SI - ZSPT2ZE 190 BALDA.+SP. 1.5M-SI	Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt.	Obraz produktu Arkusz danych Informacje montażowe
0207975SI - ZSPT2ZH 190 BALDA.+SP. 1.5M-SI	Zawiesie linkowe trapezowe, rozeta półokrągła, srebrne, 1,5 m, 1 szt.	Obraz produktu Arkusz danych Informacje montażowe
0207975 - ZSPT2ZH 190 BALDA.+SEILP. 1.5M	Zawiesie linkowe trapezowe, rozeta półokrągła, białe, 1,5 m, 1 szt.	Obraz produktu Arkusz danych Informacje montażowe
0201255 - ZIDV-F-LINE 28/3/1.5	Okablowanie przelotowe F-LINE .28, 3x1,5 mm², L =1,7 m, maks. 10 A	Arkusz danych
0201256 - ZIDV-F-LINE 28/5/1.5 DIM	Okablowanie przelotowe F-LINE .28, 5x1,5 mm², L =1,7 m, maks. 10 A	Arkusz danych
0207971 - F-LINE-VS	Łącznik oprawy F-LINE, 100mm, biały, 1 sztuka, do montażu podwiesz.	Obraz produktu Arkusz danych Informacje montażowe
0207971SI - F-LINE-VS-SI	Łącznik oprawy F-LINE, 100mm, srebrny, 1 sztuka, do montażu podwiesz.	Obraz produktu Arkusz danych Informacje montażowe
0208095 - F-LINE-VS-D	Łącznik oprawy F-LINE, 100mm, biały, 1 sztuka, do montażu strop.	Obraz produktu Arkusz danych
0208095SI - F-LINE-VS-D-SI	Łącznik oprawy F-LINE, 100mm, srebrny, 1 sztuka, do montażu strop.	Obraz produktu Arkusz danych
0207973 - F-LINE-VST 1../2..	Łącznik oprawy T, do F-LINE, biały, tylko montaż podwieszany	Obraz produktu Arkusz danych Informacje montażowe
0207973SI - F-LINE-VST 1../2.. SI	Łącznik oprawy T, do F-LINE, srebrny, tylko montaż podwieszany	Obraz produktu Arkusz danych Informacje montażowe
0207974 - F-LINE-VSK 1../2..	Łącznik oprawy w kszt. krzyża do F-LINE, biały, tylko montaż podwieszany	Obraz produktu Arkusz danych Informacje montażowe
0207974SI - F-LINE-VSK 1../2.. SI	Łącznik oprawy w kształcie krzyża do F-LINE, srebrny, tylko montaż podw.	Obraz produktu Arkusz danych Informacje montażowe
0207972 - F-LINE-VSL 1../2..	Łącznik oprawy L, do F-LINE, biały, tylko montaż podwieszany	Obraz produktu Arkusz danych Informacje montażowe
0207972SI - F-LINE-VSL 1../2.. SI	Łącznik oprawy L, do F-LINE, srebrny, tylko montaż podwieszany	Obraz produktu Arkusz danych Informacje montażowe
0204332 - ZDBE	Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS	Obraz produktu Arkusz danych Informacje montażowe
0204332SI - ZDBE-SI	Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS	Obraz produktu Arkusz danych Informacje montażowe
0203579 - ZAL 3X0.75/1.5M-T	Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m	Obraz produktu Arkusz danych
0203580 - ZAL 5X0.75/1.5M-T	Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m	Obraz produktu Arkusz danych
0207977 - ZAL 3X1.5/1.5M-T	Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m	Obraz produktu Arkusz danych
0207977/L300 - ZAL 3X1.5/3.0M-T	Przezroczysty przewód zasilający, 3x1,5 mm², 3,0 m	Obraz produktu Arkusz danych
0207978 - ZAL 5X1.5/1.5M-T	Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m	Obraz produktu Arkusz danych
0207979 - ZKF 3X0.75/1.0M	Prowadnica przewodu, profil C, do Ø4–5 mm,1 m, przezroczysty	Obraz produktu Arkusz danych
0204003 - ZRO RAHMENÖFFNER	Narzędzie do łatwego otwierania ramy oświetlenia	Obraz produktu Arkusz danych
