F-LINE-RT2X115/20DA-SM-SET / 0660581SI673683
Opis produktu
Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Źródło światła R-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5230 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, srebrny, stopień ochrony IP20. Oprawy oświetleniowe nadają się do montażu podwieszanego z zawieszką linkową. W komplecie zawiesie linkowe o długości 1,5 metra ZSPT2Z 190 dla F-LINE-RT1... lub ZSPT2Z 295 dla F-LINE-RT2... Kabel sieciowy o długości 1,5 metra z przezroczystą osłoną wstępnie zmontowany. Możliwość montażu linii świetlnej za pomocą łącznika oprawy F-LINE-VS. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Informacje o zamówieniu
| Numer artykułu | 0660581SI673683 |
| GTIN | 4029299490008 |
Ogólne
| Kategoria produktu | Oprawa wisząca |
| Zakres zastosowania | Edukacja | Biuro |
Wymiary
| Wymiar L | 1253 mm |
| Wymiar B | 204 mm |
| Wymiar H | 37 mm |
| Wymiar AE max | 1190 mm |
| Wymiar AE min | 840 mm |
| Masa netto | 3.930 kg |
Montaż
| Rodzaj montażu | Zawieszka | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | otwarty koniec |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.75 mm² |
Obudowa
| Kolor | srebrny |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -25–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 42.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni/pośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |

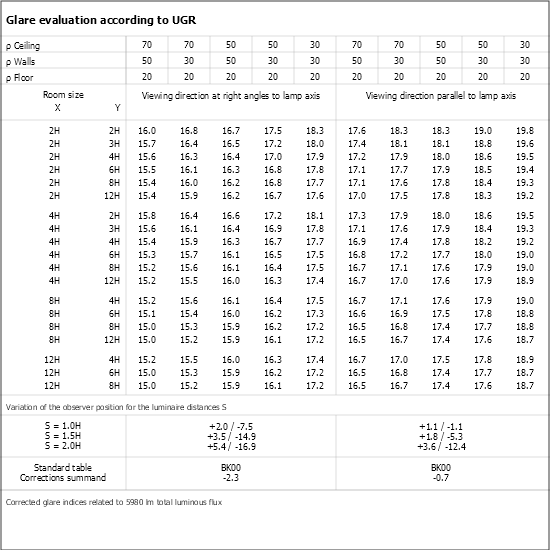

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 5230 lm |
| Skuteczność świetlna | 125 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0203583 -
ZSPT2Z 295 SEILPENDEL TRAPEZ
|
Zawiesie linkowe, mocowanie w suficie, cylinder, 1,5 m, 1 szt |
|
|
0202897 -
ZSPT2ZE 295 BALDA.+SEILP. 1.5M
|
Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 szt. |
|
|
0202897SI -
ZSPT2ZE 295 BALDA.+SP. 1.5M-SI
|
Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna 1,5 m, 1 szt. |
|
|
0202896 -
ZSPT2ZH 295 BALDA.+SEILP. 1.5M
|
Zawiesie linkowe trapezowe, rozeta półokrągła, 1,5 m, 1 szt. |
|
|
0202896SI -
ZSPT2ZH 295 BALDA.+SP. 1.5M-SI
|
Zawiesie linkowe trapezowe, rozeta półokrągła, srebrne, 1,5 m, 1 szt. |
|
|
0207971 -
F-LINE-VS
|
Łącznik oprawy F-LINE, 100mm, biały, 1 sztuka, do montażu podwiesz. |
|
|
|
0207971SI -
F-LINE-VS-SI
|
Łącznik oprawy F-LINE, 100mm, srebrny, 1 sztuka, do montażu podwiesz. |
|
|
0208095 -
F-LINE-VS-D
|
Łącznik oprawy F-LINE, 100mm, biały, 1 sztuka, do montażu strop. |
|
|
|
0208095SI -
F-LINE-VS-D-SI
|
Łącznik oprawy F-LINE, 100mm, srebrny, 1 sztuka, do montażu strop. |
|
|
0207974 -
F-LINE-VSK 1../2..
|
Łącznik oprawy w kszt. krzyża do F-LINE, biały, tylko montaż podwieszany |
|
|
|
0207974SI -
F-LINE-VSK 1../2.. SI
|
Łącznik oprawy w kształcie krzyża do F-LINE, srebrny, tylko montaż podw. |
|
|
0207972 -
F-LINE-VSL 1../2..
|
Łącznik oprawy L, do F-LINE, biały, tylko montaż podwieszany |
|
|
|
0207972SI -
F-LINE-VSL 1../2.. SI
|
Łącznik oprawy L, do F-LINE, srebrny, tylko montaż podwieszany |
|
|
0207973 -
F-LINE-VST 1../2..
|
Łącznik oprawy T, do F-LINE, biały, tylko montaż podwieszany |
|
|
|
0207973SI -
F-LINE-VST 1../2.. SI
|
Łącznik oprawy T, do F-LINE, srebrny, tylko montaż podwieszany |
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0207977/L300 -
ZAL 3X1.5/3.0M-T
|
Przezroczysty przewód zasilający, 3x1,5 mm², 3,0 m |
|
|
|
0207979 -
ZKF 3X0.75/1.0M
|
Prowadnica przewodu, profil C, do Ø4–5 mm,1 m, przezroczysty |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
0204332SI -
ZDBE-SI
|
Rozeta prostokątna srebrna do zaw. linkowego trapez. ZUSP i UKNS |
|
|
| 0201255 - ZIDV-F-LINE 28/3/1.5 | Okablowanie przelotowe F-LINE .28, 3x1,5 mm², L =1,7 m, maks. 10 A |
|
|
| 0201256 - ZIDV-F-LINE 28/5/1.5 DIM | Okablowanie przelotowe F-LINE .28, 5x1,5 mm², L =1,7 m, maks. 10 A |
|
|
| 0201253 - ZIDV-F-LINE 35/3/1.5 | Okablowanie przelotowe F-LINE .35, 3x1,5 mm², L =2,0 m, maks. 10 A |
|
|
| 0201254 - ZIDV-F-LINE 35/5/1.5 DIM | Okablowanie przelotowe F-LINE .35, 5x1,5 mm², L =2,0 m, maks. 10 A |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
