F-LINE-RT1X145/30DA-SM / 0660582

Opis produktu

Oprawa wisząca z rodziny produktów F-LINE. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni/pośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 3980 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Oprawy oświetleniowe są przystosowane do montażu podwieszanego za pomocą zawiesia linkowego z akcesoriami. Zawiesie linkowe o długości 1,5 metra ZSPT2Z 190 dla F-LINE-RT1... lub ZSPT2Z 295 dla F-LINE-RT2... należy zamówić osobno (patrz akcesoria). Kabel sieciowy o długości 1,5 metra z przezroczystą osłoną, zamawiany oddzielnie (patrz akcesoria). Do produkcji konstrukcji F-LINE dostępne są łączniki proste, w kształcie litery L, T i krzyżowe. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.

Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.

więcej mniej

dołączyć do notatnika

Informacje o zamówieniu

Numer artykułu	0660582
GTIN	4029299490015

Ogólne

Kategoria produktu	Oprawa wisząca
Zakres zastosowania	Edukacja \| Biuro

Wymiary

Wymiar L	1553 mm
Wymiar B	150 mm
Wymiar H	37 mm
Wymiar AE max	1490 mm
Wymiar AE min	1140 mm
Masa netto	4,200 kg

Rysunek wymiarowy

Montaż

Rodzaj montażu	Zawieszka
Miejsce montażu	Sufit
Typ połączenia	zacisk wtykowy
Liczba biegunów	5
Przekrój przewodu	0,5–2,5 mm²

Obudowa

Kolor	kolor biały, podobny do RAL 9016
Klasa ochrony	IP20
Test przewodu żarowego	650 °C
Dopuszczalna temperatura otoczenia	-25–25 °C
Materiał obudowy	Stal
Materiał pokrywy	Aluminium

Wersja elektryczna

Typ sterowania	DALI-2
Napięcie znamionowe	220–240 V, 0/50–60 Hz
Moc znamionowa	32,0 W
Faktor Verlustleistung Betriebsgerät	1.1851851851852
Klasa ochrony	I

Technika oświetleniowa

Układ optyczny	Luwr
Wyjście światła	bezpośredni/pośredni
Rozkład światła	symetryczny
Rozsył światłości	szeroka belka
Klasa UGR	≤ 19
Znamionowy strumień świetlny	3980 lm
Skuteczność świetlna	124 lm/W

Tabela UGR

Źródło światła

Lampy	R-TUBE
W tym iluminator	Nie
Wskaźnik oddawania barw Ra	≥ 80
Farbwiedergabeindex R9	0
Temperatura koloru	4000 K
Tolerancja położenia koloru (SDCM)	< 3 SDCM
Trwałość znamionowa L80B50 (tq = 25 °C)	50.000 h

Download

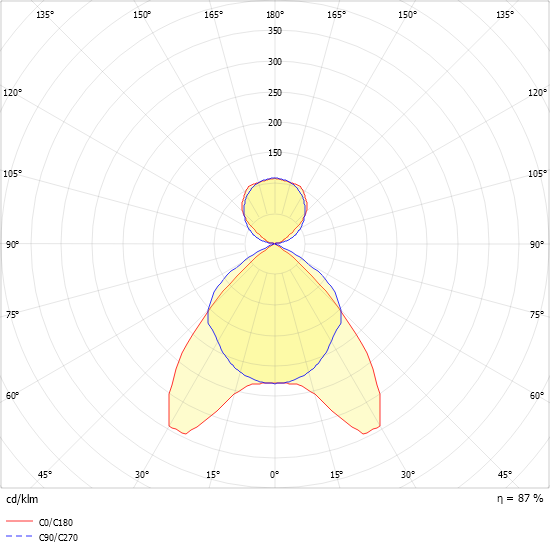

Wypływ światła pośrednio-bezpośrednio. Wyższy udział światła bezpośredniego.

Znak homologacji:

Numer artykułu - Oznaczenie	Opis produktu	Download
0203587 - ZSPT2Z 190 SEILPENDEL TRAPEZ	Zawiesie linkowe typu trapezowego, mocowanie w suficie, cylinder, 1,5 m, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0207976 - ZSPT2ZE 190 BALDA.+SEILP. 1.5M	Zawiesie linkowe trapezowe, rozeta prostokątna, 1,5 m, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0207976SI - ZSPT2ZE 190 BALDA.+SP. 1.5M-SI	Zawiesie linkowe trapezowe, rozeta prostokątna, srebrna, 1,5 m, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0207975SI - ZSPT2ZH 190 BALDA.+SP. 1.5M-SI	Zawiesie linkowe trapezowe, półokrągła rozeta, srebrna, 1,5 m, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0207975 - ZSPT2ZH 190 BALDA.+SEILP. 1.5M	Zawiesie linkowe trapezowe, rozeta półokrągła, biała, 1,5 m, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0204332 - ZDBE	Kątowa rozeta, biała, do zawiesia linkowego typu trapez, ZUSP i UKNS	Obraz produktu Arkusz danych Informacje montażowe
0204332SI - ZDBE-SI	Kątowa rozeta, srebrna, do zawiesia linkowego typu trapez, ZUSP i UKNS	Obraz produktu Arkusz danych Informacje montażowe

Numer artykułu - Oznaczenie	Opis produktu	Download	Notatniku
0204003 - ZRO RAHMENÖFFNER	Narzędzie do łatwego otwierania ramy oprawy oświetleniowej	Obraz produktu Arkusz danych

Numer artykułu - Oznaczenie	Opis produktu	Download
0207977 - ZAL 3X1.5/1.5M-T	Przewód przyłączeniowy przezroczysty, 3 x 1,5 mm², 1,5 m	Obraz produktu Arkusz danych
0207977/L300 - ZAL 3X1.5/3.0M-T	Przewód przyłączeniowy przezroczysty, 3 x 1,5 mm², 3,0 m	Obraz produktu Arkusz danych
0207979 - ZKF 3X0.75/1.0M	Kanał kablowy z profilem C, do przewodów o średnicy 4–5 mm, 1 m, przezroczysty	Obraz produktu Arkusz danych
0207978 - ZAL 5X1.5/1.5M-T	Przewód przyłączeniowy przezroczysty, 5 x 1,5 mm², 1,5 m	Obraz produktu Arkusz danych
0203580 - ZAL 5X0.75/1.5M-T	Przewód przyłączeniowy przezroczysty, 5 x 0,75 mm², 1,5 m	Obraz produktu Arkusz danych
0201255 - ZIDV-F-LINE 28/3/1.5	Okablowanie przelotowe dla serii F-LINE .28, długość 1700 mm, 3 x 1,5 mm², maksymalnie 10 A, dla opraw oświetleniowych o długości do ok. 1500 mm	Arkusz danych
0201256 - ZIDV-F-LINE 28/5/1.5 DIM	Okablowanie przelotowe do serii F-LINE .28, długość 1700 mm, 5 x 1,5 mm², maksymalnie 10 A dla opraw oświetleniowych o długości do ok. 1500 mm	Arkusz danych
0201253 - ZIDV-F-LINE 35/3/1.5	Okablowanie przelotowe do serii F-LINE .35, długość 2000 mm, 3 x 1,5 mm², maksymalnie 10 A dla opraw oświetleniowych o długości do ok. 1800 mm	Arkusz danych
0201254 - ZIDV-F-LINE 35/5/1.5 DIM	Okablowanie przelotowe do serii F-LINE .35, długość 2000 mm, 5 x 1,5 mm², maksymalnie 10 A dla opraw oświetleniowych o długości do ok. 1800 mm	Arkusz danych

Numer artykułu - Oznaczenie	Opis produktu	Download
0207971 - F-LINE-VS	Łącznik oprawy F-LINE, 100 mm, biały, do montażu podwieszanego, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0207971SI - F-LINE-VS-SI	Łącznik oprawy F-LINE, 100 mm, srebrny, do montażu podwieszanego, 1 sztuka	Obraz produktu Arkusz danych Informacje montażowe
0208095 - F-LINE-VS-D	Łącznik oprawy F-LINE, 100 mm, biały, do montażu stropowego, 1 sztuka	Obraz produktu Arkusz danych
0208095SI - F-LINE-VS-D-SI	Łącznik oprawy F-LINE, 100 mm, srebrny, do montażu stropowego, 1 sztuka	Obraz produktu Arkusz danych
0207974 - F-LINE-VSK 1../2..	Łącznik oprawy w kształcie krzyża do opraw F-LINE, biały, przeznaczony wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe
0207974SI - F-LINE-VSK 1../2.. SI	Łącznik oprawy w kształcie krzyża do serii F-LINE, srebrny, wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe
0207972 - F-LINE-VSL 1../2..	Łącznik oprawy w kształcie litery L do serii F-LINE, biały, wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe
0207972SI - F-LINE-VSL 1../2.. SI	Łącznik oprawy w kształcie litery L do serii F-LINE, srebrny, wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe
0207973 - F-LINE-VST 1../2..	Łącznik oprawy w kształcie litery T do serii F-LINE, biały, wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe
0207973SI - F-LINE-VST 1../2.. SI	Łącznik oprawy w kształcie litery T do serii F-LINE, srebrny, wyłącznie do montażu podwieszanego	Obraz produktu Arkusz danych Informacje montażowe

Numer artykułu - Bezeichnung	długość	Temperatura koloru	Charakterystyka
0206952LF - RT360 145-840M0450 LF	1443	4000 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
0206951LF - RT360 145-830M0450 LF	1443	3000 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
0206953LF - RT360 145-865M0450 LF	1443	6500 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
0206942LF - RT360 145-830M0350 LF	1443	3000 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
0206943LF - RT360 145-840M0350 LF	1443	4000 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
0206944LF - RT360 145-865M0350 LF	1443	6500 K	matowy	Obraz produktu Arkusz danych Informacje montażowe Etykieta energetyczna
