IHLS-L 424/760-840 SM-DA / 0660560
Opis produktu
Oświetlenie sufitowe z rodziny produktów IHLS. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7100 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP64. Montaż stropowy bez dodatkowych akcesoriów przy użyciu profili kołpakowych lub bez elementów dystansowych przy użyciu akcesoriów IHLS-DB ... (zamawiane oddzielnie). Montaż podwieszany na łańcuchu lub kablu za pomocą dołączonych profili kołpakowych. Montaż na szynie montażowej za pomocą zacisków mocujących lub standardowych elementów mocujących. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
IHLS-L 154, 180, 254, 280, 424: wszystkie lampy podłączane do L1. IHLS-L 354, 380: środkowa lampa podłączana do L1, skrajne lampy do L2. IHLS-L 454, 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odpowiedni dla produktów spożywczych”: Te oprawy oświetleniowe są zgodne z wytycznymi przepisów dotyczących żywności zgodnie z Rozporządzeniem (WE) nr 852/2004 (HACCP) załącznik II rozdział I nr 2 a, b; rozdział II nr 1c w zakresie opraw oświetleniowych. Nadają się do zastosowania w przemyśle spożywczym. Możliwe ograniczenie obszaru zastosowania w przemyśle spożywczym można znaleźć w certyfikacie żywności.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| Numer artykułu | 0660560 |
| GTIN | 4029299460803 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Spożywczy | Hale sportowe i wielofunkcyjne |
| Certyfikat HACCP | Tak |
Wymiary
| Wymiar L | 600 mm |
| Wymiar B | 600 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 450 mm |
| Wymiar A2 | 400 mm |
| Wymiar A3 | |
| Wymiar H2 | 95 mm |
| Masa netto | 10.580 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP64 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–40 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 60.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

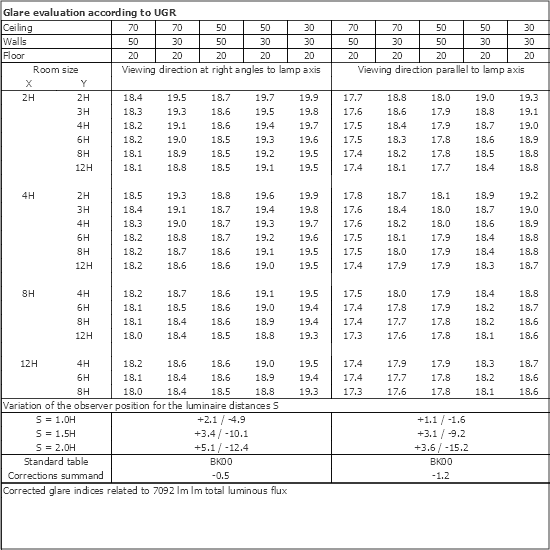

| Klasa UGR | ≤ 19 |
| Znamionowy strumień świetlny | 7100 lm |
| Skuteczność świetlna | 118 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 85.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 70.000 h |
Download
Znak homologacji:
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0208102 -
IHLS-DB 324/424
|
Mocowanie w suficie do IHLS 314/24 oraz 414/24, białe |
|
|
0205888 -
VLKH
|
Karabińczyk, wymiary 50x25x5, maks. 20 kg, 1 szt. |
|
|
0205887 -
VLBP
|
Płyta z uchwytem, do montażu stropowego, maks. 20 kg, 1 szt |
|
|
0207880 -
ZSP-SK-3M
|
Zawiesie linkowe zacisk pętlowy, D = 2 mm, L = 3 m, 1 sztuka, maks. 45 kg |
|
|
0208347 -
VLSPSO-KH
|
Śruba rzymska z oczkami + karabińczyk, regulacja 50 mm, maks. 20 kg, 1 szt |
|
|
0200228 -
TRA 002 SHL M5X20
|
Wieszak do opraw SHL, hak kołyskowy M5x20, stal ocynkowana, 1 szt. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ocynkowany, maks. 20 kg, waga 0,25 kg/m |
|
|
0215942 -
UKNS 3.0M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 3,0 m, 1 szt |
|
|
|
0210958 -
UKNS 1.5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt |
|
|
|
0215943 -
UKNS 5.0M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 5,0 m, 1 szt |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
0203626 -
ZGH GLASHEBER
|
Przyssawka gumowa do podniesienia szyby |
|
|
Oświetlenie sufitowe z rodziny produktów IHLS. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 7100 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP64. Montaż stropowy bez dodatkowych akcesoriów przy użyciu profili kołpakowych lub bez elementów dystansowych przy użyciu akcesoriów IHLS-DB ... (zamawiane oddzielnie). Montaż podwieszany na łańcuchu lub kablu za pomocą dołączonych profili kołpakowych. Montaż na szynie montażowej za pomocą zacisków mocujących lub standardowych elementów mocujących. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
IHLS-L 154, 180, 254, 280, 424: wszystkie lampy podłączane do L1. IHLS-L 354, 380: środkowa lampa podłączana do L1, skrajne lampy do L2. IHLS-L 454, 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odpowiedni dla produktów spożywczych”: Te oprawy oświetleniowe są zgodne z wytycznymi przepisów dotyczących żywności zgodnie z Rozporządzeniem (WE) nr 852/2004 (HACCP) załącznik II rozdział I nr 2 a, b; rozdział II nr 1c w zakresie opraw oświetleniowych. Nadają się do zastosowania w przemyśle spożywczym. Możliwe ograniczenie obszaru zastosowania w przemyśle spożywczym można znaleźć w certyfikacie żywności.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
