SHL-L 280/1340-840 PSB / 0650013
Opis produktu
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Osłona mikropryzmatyczna, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 11130 lm w barwie światła 840, regulowany strumień świetlny: Nie. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP40. Montaż stropowy i zwieszany opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS bez otwierania oprawy. Odporny na uderzenia piłki montaż podwieszany opraw 1- i 2-lampowych na jednej szynie nośnej, opraw 3- i 4-lampowych na dwóch równoległych szynach nośnych.Dzięki akcesorium SHL-DB, 0227922, oprawy można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu należy otworzyć oprawę oświetleniową. Montaż liniowy za pomocą zewnętrznego łącznika SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem On/Off. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). SHL. 380: środkowa lampa podłączana do L1, skrajne lampy do L2. (trzy urządzenia). SHL. 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. (cztery urządzenia). Wersje z DALI: oddzielny zacisk dla linii sterującej, patrz rysunki. Wersje oświetlenia awaryjnego: oddzielny zacisk dla sieci zastępczej odpowiednio faza ładowania. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| Numer artykułu | 0650013 |
| GTIN | 4029299418293 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 248 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | |
| Wymiar AB | 150 mm |
| Wymiar K | |
| Masa netto | 12.100 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 3 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–33 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA strukturalne |
Wersja elektryczna
| Typ sterowania | On/Off |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 96.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Osłona mikropryzmatyczna |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |

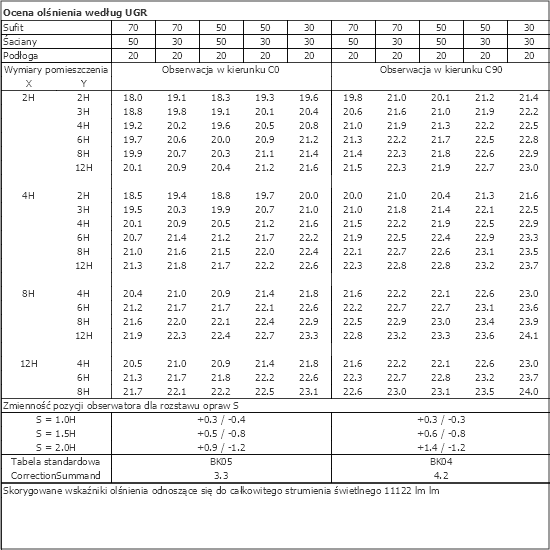

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 11130 lm |
| Skuteczność świetlna | 116 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 80.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 65.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0207945 -
SHL-LV 1-2..
|
Łącznik oprawy do SHL-L 180/280, SHL2-AE.. 1 szt. |
|
|
|
0207946 -
SHL-LV 3.. LB=370
|
Łącznik oprawy do SHL-L 380, SHL2-AM..., 1 szt. |
|
|
|
0208389 -
SHL-LV 4.. LB=466
|
Łącznik oprawy do SHL 480-L, 1 szt. |
|
|
0203626 -
ZGH GLASHEBER
|
Przyssawka gumowa do podniesienia szyby |
|
|
0207852 -
TRAS 4500
|
Szyna nośna L =4,5m, blacha stalowa ocynkowana, Masa 5,9kg |
|
|
|
0207851 -
TRAS 3000
|
Szyna nośna L =3,0m, blacha stalowa ocynkowana, Masa 3,9kg |
|
|
0207860 -
TRAS-V
|
Łącznik szyny nośnej do TRAS, 1 szt. |
|
|
0207980 -
ZKA-SHL
|
Osłona zacisku przyłączeniowego do SHL, 1 szt. |
|
|
0209083 -
ZKA-SHL-DB
|
Osłona zacisku przyłączeniowego do SHL-DB, 1 sztuka |
|
|
0227922 -
SHL-DB
|
Mocowanie w suficie do SHL, odstęp od stropu 5mm lub 20mm |
|
|
0200228 -
TRA 002 SHL M5X20
|
Wieszak do opraw SHL, hak kołyskowy M5x20, stal ocynkowana, 1 szt. |
|
|
0207868 -
TRAS-HD
|
Zawiesie o Ø 6,0 do montażu stropowego, 1 szt. |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ocynkowany, maks. 20 kg, waga 0,25 kg/m |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Belka poprzeczna do SHL 3.. + 4.., odstęp mocowania 216, 224 mm |
|
|
0205888 -
VLKH
|
Karabińczyk, wymiary 50x25x5, maks. 20 kg, 1 szt. |
|
|
0205887 -
VLBP
|
Płyta z uchwytem, do montażu stropowego, maks. 20 kg, 1 szt |
|
|
0208347 -
VLSPSO-KH
|
Śruba rzymska z oczkami + karabińczyk, regulacja 50 mm, maks. 20 kg, 1 szt |
|
|
0207867 -
TRAS-HA
|
Zawiesie do łańcucha, nakrętka regulacyjna, 1 szt. |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
0207853 -
TRAS-A 1500
|
Przesłona TRAS, L =1,5m, ocynk., z TRAS-AB odporna na ud. piłką |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Mocowanie oprawy SHL 1-/2-źródłowa, w zestawie ZKA-SHL, (1/oprawę) |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Mocowanie oprawy SHL 4../4..-3, w zestawie ZKA-SHL, (1/oprawę) |
|
|
0207083 -
TRAS-AB
|
Blacha do montażu odpornego na uderzenie piłką opraw TRAS-A |
|
|
0207870 -
TRAS-B
|
Mocowanie oprawy oświetleniowej do opraw nastropowych |
|
|
0207944 -
TRAS-HAS
|
Zawiesie do skośnego zawieszenia łańc., 1 szt. |
|
|
0207880 -
ZSP-SK-3M
|
Zawiesie linkowe zacisk pętlowy, D = 2 mm, L = 3 m, 1 sztuka, maks. 45 kg |
|
|
