SHL-L 280/1870-840 SM-DA / 0660623
Opis produktu
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 16160 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP40. Montaż stropowy i zwieszany opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS bez otwierania oprawy. Odporny na uderzenia piłki montaż podwieszany opraw 1- i 2-lampowych na jednej szynie nośnej, opraw 3- i 4-lampowych na dwóch równoległych szynach nośnych.Dzięki akcesorium SHL-DB, 0227922, oprawy można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu należy otworzyć oprawę oświetleniową. Montaż liniowy za pomocą zewnętrznego łącznika SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). SHL. 380: środkowa lampa podłączana do L1, skrajne lampy do L2. (trzy urządzenia). SHL. 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. (cztery urządzenia). Wersje z DALI: oddzielny zacisk dla linii sterującej, patrz rysunki. Wersje oświetlenia awaryjnego: oddzielny zacisk dla sieci zastępczej odpowiednio faza ładowania. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| Numer artykułu | 0660623 |
| GTIN | 4029299490435 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 248 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | |
| Wymiar AB | 150 mm |
| Wymiar K | |
| Masa netto | 12,100 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0,5–2,5 mm² |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–36 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 138,0 W |
| Faktor Verlustleistung Betriebsgerät | 1.1896551724138 |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |

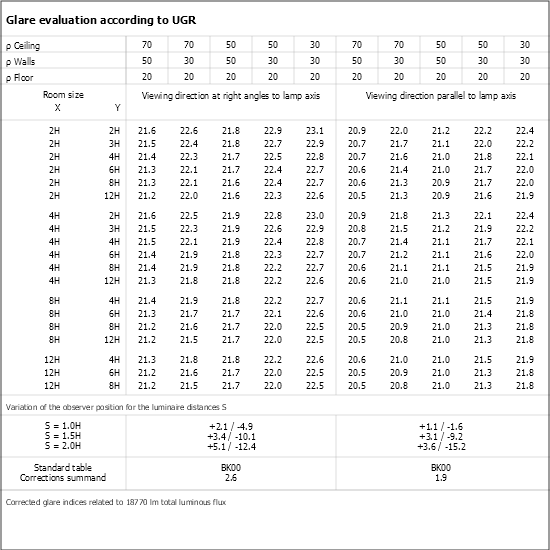

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 16160 lm |
| Skuteczność świetlna | 117 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 70.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 55.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
Montaż i mocowanie
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0207852 -
TRAS 4500
|
Szyna nośna, długość 4,5 m, blacha stalowa ocynkowana, waga 5,9 kg |
|
|
0207860 -
TRAS-V
|
Łącznik szyny nośnej do TRAS, 1 sztuka |
|
|
0227922 -
SHL-DB
|
Mocowanie w suficie do SHL, odległość od sufitu 20 mm |
|
|
|
0207851 -
TRAS 3000
|
Szyna nośna L = 3 m, blacha stalowa ocynkowana, waga 3,9 kg |
|
|
0200228 -
TRA 002 SHL M5X20
|
Wieszak do opraw z serii SHL, hak wahadłowy ze stali ocynkowanej M5x20, 1 sztuka |
|
|
0207868 -
TRAS-HD
|
Zawiesie o średnicy 6,0 mm do montażu stropowego, 1 sztuka |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ogniwowy DIN 5686, średnica 3,1 mm, ocynkowany, maksymalne obciążenie 20 kg, długość 1 m |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Traverse do modeli SHL 3..+4.., SHL2-AM.., rozstaw mocowania 216 mm, 224 mm |
|
|
0205888 -
VLKH
|
Karabińczyk, maksymalne obciążenie 20 kg, 1 sztuka |
|
|
0205887 -
VLBP
|
Płytka z oczkiem do mocowania w suficie, maksymalne obciążenie 20 kg, 1 sztuka |
|
|
0208347 -
VLSPSO-KH
|
Napinacz z oczkami i karabińczykiem, zakres regulacji 50 mm, maksymalne obciążenie 20 kg, 1 sztuka |
|
|
0207867 -
TRAS-HA
|
Zawiesie do łańcucha, nakrętka regulacyjna, 1 sztuka, maksymalnie 20 kg |
|
|
0207869 -
TRAS-BSHL 1../2..
|
Uchwyt do opraw oświetleniowych SHL z 1 lub 2 żarówkami z osłoną zacisków |
|
|
|
0207942 -
TRAS-BSHL 3../4..
|
Uchwyt do opraw oświetleniowych SHL z 3 lub 4 żarówkami z osłoną zacisków |
|
|
0207870 -
TRAS-B
|
Elementy mocujące do opraw nastropowych montowanych na szynie nośnej TRAS |
|
|
0207944 -
TRAS-HAS
|
Zawiesie do ukośnego zawieszenia łańcucha, szyna nośna TRAS |
|
|
0207880 -
ZSP-SK-3M
|
Zacisk zawiesia linkowego, średnica 2 mm, długość 3 m, 1 sztuka, maksymalne obciążenie 45 kg |
|
|
Montaż i mocowanie (odporne na uderzenia piłką)
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0207853 -
TRAS-A 1500
|
Przesłona TRAS, dł. 1,5 m, ocynkowana, odporna na uderzenia piłki, z TRAS-AB |
|
|
0207083 -
TRAS-AB
|
Blacha mocująca do montażu TRAS-A odpornego na uderzenia piłki |
|
|
Narzędzie
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0203626 -
ZGH GLASHEBER
|
Gumowa przyssawka do podnoszenia szyby ochronnej |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oprawy oświetleniowej |
|
|
Ochrona i bezpieczeństwo
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0207980 -
ZKA-SHL
|
Osłona zacisków do SHL, 1 sztuka |
|
|
0209083 -
ZKA-SHL-DB
|
Osłona zacisków do SHL-DB, 1 sztuka |
|
|
Łączność i integracja systemów
| Numer artykułu - Oznaczenie | Opis produktu | Download | Notatniku |
0207945 -
SHL-LV 1-2..
|
Łącznik oprawy do modeli SHL-L 180/280, SHL2-AE.., 1 sztuka |
|
|
|
0207946 -
SHL-LV 3.. LB=370
|
Łącznik oprawy SHL-L 380, SHL2-AM..., 1 sztuka |
|
|
|
0208389 -
SHL-LV 4.. LB=466
|
Łącznik oprawy do opraw oświetleniowych SHL-L 480, 1 sztuka |
|
|
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Luwr, strumień świetlny symetryczny, niezwykle szeroka wiązka, emisja światła bezpośredni. Źródło światła L-TUBE zainstalowany, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 16160 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, biały, stopień ochrony IP40. Montaż stropowy i zwieszany opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS bez otwierania oprawy. Odporny na uderzenia piłki montaż podwieszany opraw 1- i 2-lampowych na jednej szynie nośnej, opraw 3- i 4-lampowych na dwóch równoległych szynach nośnych.Dzięki akcesorium SHL-DB, 0227922, oprawy można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu należy otworzyć oprawę oświetleniową. Montaż liniowy za pomocą zewnętrznego łącznika SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
SHL. 180, 280, 424: wszystkie lampy podłączane do L1. (180 z jednym urządzeniem, 280 z dwoma urządzeniami). SHL. 380: środkowa lampa podłączana do L1, skrajne lampy do L2. (trzy urządzenia). SHL. 480: obie środkowe lampy podłączane do L1, zewnętrzne lampy do L2. (cztery urządzenia). Wersje z DALI: oddzielny zacisk dla linii sterującej, patrz rysunki. Wersje oświetlenia awaryjnego: oddzielny zacisk dla sieci zastępczej odpowiednio faza ładowania. Inne wersje podłączenia dostępne na zamówienie.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Odporność na uderzenia piłki zapewnia oprawie oświetleniowej wytrzymałość, która jest bardzo istotna również w przypadku opraw przemysłowych.
Informacje o zamówieniu
| Numer artykułu | 0660623 |
| GTIN | 4029299490435 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 248 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar AB | 150 mm |
| Masa netto | 12,100 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0,5–2,5 mm² |
Obudowa
| Kolor | biały |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK08 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–36 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA przezroczysty |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 138,0 W |
| Faktor Verlustleistung Betriebsgerät | 1.1896551724138 |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Luwr |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | niezwykle szeroka wiązka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 16160 lm |
| Skuteczność świetlna | 117 lm/W |
Źródło światła
| Lampy | L-TUBE |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 70.000 h |
| Trwałość znamionowa L80B10 (tq = 25 °C) | 55.000 h |
Download
Krzywa rozsyłu światła
Znak homologacji:
Atrybuty:
Montaż i mocowanie
0200228 -
TRA 002 SHL M5X20
Wieszak do opraw z serii SHL, hak wahadłowy ze stali ocynkowanej M5x20, 1 sztuka
0200251 -
TRA 008 KETTE GALV. VERZ.
Łańcuch ogniwowy DIN 5686, średnica 3,1 mm, ocynkowany, maksymalne obciążenie 20 kg, długość 1 m
0200999 -
TRA 216/224-SHL 3../4..
Traverse do modeli SHL 3..+4.., SHL2-AM.., rozstaw mocowania 216 mm, 224 mm
0208347 -
VLSPSO-KH
Napinacz z oczkami i karabińczykiem, zakres regulacji 50 mm, maksymalne obciążenie 20 kg, 1 sztuka
0207869 -
TRAS-BSHL 1../2..
Uchwyt do opraw oświetleniowych SHL z 1 lub 2 żarówkami z osłoną zacisków
0207942 -
TRAS-BSHL 3../4..
Uchwyt do opraw oświetleniowych SHL z 3 lub 4 żarówkami z osłoną zacisków
0207880 -
ZSP-SK-3M
Zacisk zawiesia linkowego, średnica 2 mm, długość 3 m, 1 sztuka, maksymalne obciążenie 45 kg
Montaż i mocowanie (odporne na uderzenia piłką)
Narzędzie
Ochrona i bezpieczeństwo
Łączność i integracja systemów
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 m
