SHL2-AM1500DAWS840MPO1600 / 0637791
Opis produktu
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 15770 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP40. Montaż zwieszany i sufitowy opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS. Odporny na uderzenia piłki montaż podwieszany SHL2-AE... na jednej szynie nośnej, SHL2-AM... na dwóch równoległych szynach nośnych. Dzięki akcesorium ZBS-D SHL2... oprawy oświetleniowe można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu oprawę oświetleniową należy otworzyć. Montaż liniowy za pomocą łącznika zewnętrznego SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Informacje o zamówieniu
| Numer artykułu | 0637791 |
| GTIN | 4029299557022 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 370 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | 224 mm |
| Wymiar A3 | 150 mm |
| Wymiar K1 | 30 mm |
| Wymiar K2 | 135 mm |
| Masa netto | 16.000 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK05 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -40–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 102.5 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |

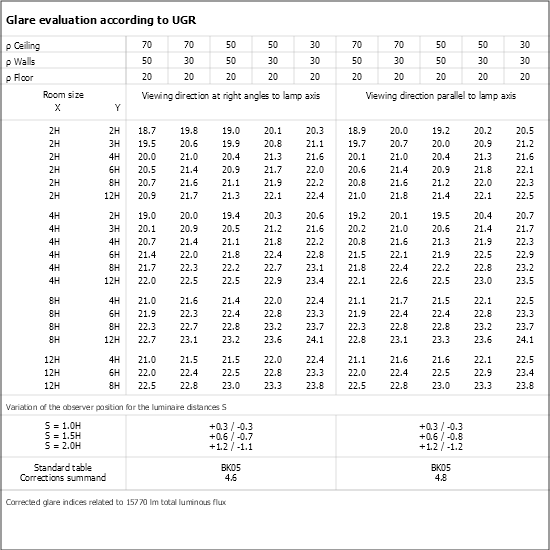

| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 15770 lm |
| Skuteczność świetlna | 154 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
| 0209363 - ZIDV-SHL2 1500/5/1.5 | Okablowanie przelotowe wewnętrzne, 5x1,5 mm² dla SHL2-A...1500... |
|
|
0208347 -
VLSPSO-KH
|
Śruba rzymska z oczkami + karabińczyk, regulacja 50 mm, maks. 20 kg, 1 szt |
|
|
0205888 -
VLKH
|
Karabińczyk, wymiary 50x25x5, maks. 20 kg, 1 szt. |
|
|
| 0209320 - ZBS-D SHL2 H20 | Uchwyt montażowy do sufitu, H 20mm, 1 sztuka |
|
|
| 0227927 - ZBS-D SHL2 H5 | Mocowanie w suficie SHL, H 5mm, 4 sztuki, wypustki dystansowe |
|
|
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Łańcuch ocynkowany, maks. 20 kg, waga 0,25 kg/m |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Narzędzie do łatwego otwierania ramy oświetlenia |
|
|
0209316 -
TRAS-BSHL2-AM..
|
Zamocowanie oprawy do TRAS, 1 szt. na oprawę |
|
|
|
0209315 -
TRAS-BSHL2-AE..
|
Zamocowanie oprawy do TRAS, 1 szt. na oprawę |
|
|
0200228 -
TRA 002 SHL M5X20
|
Wieszak do opraw SHL, hak kołyskowy M5x20, stal ocynkowana, 1 szt. |
|
|
0207945 -
SHL-LV 1-2..
|
Łącznik oprawy do SHL-L 180/280, SHL2-AE.. 1 szt. |
|
|
|
0207946 -
SHL-LV 3.. LB=370
|
Łącznik oprawy do SHL-L 380, SHL2-AM..., 1 szt. |
|
|
|
0208389 -
SHL-LV 4.. LB=466
|
Łącznik oprawy do SHL 480-L, 1 szt. |
|
|
0200999 -
TRA 216/224-SHL 3../4..
|
Belka poprzeczna do SHL 3.. + 4.., odstęp mocowania 216, 224 mm |
|
|
0205887 -
VLBP
|
Płyta z uchwytem, do montażu stropowego, maks. 20 kg, 1 szt |
|
|
0207083 -
TRAS-AB
|
Blacha do montażu odpornego na uderzenie piłką opraw TRAS-A |
|
|
Oświetlenie sufitowe z rodziny produktów SHL. Sterowanie światłem poprzez Pokrywa opalowa, strumień świetlny symetryczny, szeroka belka, emisja światła bezpośredni. Źródło światła LED-M zainstalowany, możliwe Wymiana przez specjalistę. Oprawa oświetleniowa generuje znamionowy strumień świetlny 15770 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP40. Montaż zwieszany i sufitowy opraw oświetleniowych za pomocą odpowiednich zestawów mocujących. Oszczędzający czas montaż opraw oświetleniowych na szynie nośnej TRAS. Odporny na uderzenia piłki montaż podwieszany SHL2-AE... na jednej szynie nośnej, SHL2-AM... na dwóch równoległych szynach nośnych. Dzięki akcesorium ZBS-D SHL2... oprawy oświetleniowe można montować bezpośrednio na suficie lub powierzchni montażowej bez szyny nośnej. W tym celu oprawę oświetleniową należy otworzyć. Montaż liniowy za pomocą łącznika zewnętrznego SHL-LV, otwór wybijany D 20 z przodu do okablowania przelotowego. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Uwaga „odporny na uderzenia piłki”:Oprawy oświetleniowe RIDI z tym oznaczeniem wytwarzane są zgodnie z mechanicznymi i technicznooświetleniowymi wymogami dotyczącymi oświetlenia hal sportowych. Spełniają wymagania normy DIN 18032, część 3, dotyczące odporności mechanicznej na uderzenia piłki.
Informacje o zamówieniu
| Numer artykułu | 0637791 |
| GTIN | 4029299557022 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Przemysł | Hale sportowe i wielofunkcyjne |
Wymiary
| Wymiar L | 1500 mm |
| Wymiar B | 370 mm |
| Wymiar H | 80 mm |
| Wymiar A1 | 1350 mm |
| Wymiar A2 | 224 mm |
| Wymiar A3 | 150 mm |
| Wymiar K1 | 30 mm |
| Wymiar K2 | 135 mm |
| Masa netto | 16.000 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy | Zawieszka |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP40 |
| Poziom odporności na wstrząsy | IK05 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -40–25 °C |
| Materiał obudowy | Stal |
| Materiał pokrywy | PMMA opal |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 102.5 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Pokrywa opalowa |
| Moc światła | bezpośredni |
| Rozkład światła | symetryczny |
| Rozsył światłości | szeroka belka |
| Klasa UGR | ≤ 22 |
| Znamionowy strumień świetlny | 15770 lm |
| Skuteczność świetlna | 154 lm/W |
Źródło światła
| Lampy | LED-M |
| W tym iluminator | Tak |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
