ABRFBW-R1X145/45DA / 0660098
Opis produktu
Oświetlenie sufitowe z rodziny produktów ABRFB. Sterowanie światłem poprzez Reflektor, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5270 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Montaż w linii świetlnej pojedynczej lub ciągłej. Montaż stropowy za pomocą dołączonych akcesoriów lub montaż podwieszany za pomocą odpowiednich zestawów mocujących (patrz akcesoria). Nie są wymagane elementy równoważące. Zalecana odległość od ściany: 1/3 wysokości pomieszczenia. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0660098 |
| GTIN | 4029299421460 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1480 mm |
| Wymiar B | 131 mm |
| Wymiar H | 60 mm |
| Wymiar A1 | 1200 mm |
| Wymiar AB | 1480 mm |
| Wymiar AE | 1400 mm |
| Masa netto | 5.975 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
| Możliwość regulacji | sztywny |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 48.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Rozsył światłości | kątowa wiązka światła |
| Znamionowy strumień świetlny | 5270 lm |
| Skuteczność świetlna | 110 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download
Znak homologacji:
Proszę wybrać obszar zastosowania lub dostosować parametry indywidualnie do swoich potrzeb.
Biuro | Sala lekcyjna
500 lx / 0,75 m
Obiekty rekreacyjne
200 lx / 0,75 m
Korytarz
100 lx / 0,00 m
Siłownia | Zawody
500 lx / 0,00 m
Produkcja | Montaż
500 lx / 0,85 m
Magazyn
200 lx / 0,00 mBiuro | Sala lekcyjna
| Numer artykułu - Oznaczenie | Produktbeschreibung | Download | Notatniku |
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 5x1,5 mm², maks. 10 A |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Okablowanie przelotowe T26-58 W+T16-35/49/80 W, 3x1,5 mm², maks. 10 A |
|
|
0203586 -
ABRFBKNE KNOTENSTIRNTEIL
|
Element czołowy punktu węzłowego, 1 sztuka |
|
|
0203537 -
ZSPTS SEILPENDEL TRAPEZ 1.5M
|
Zaw. linkowe trapezowe, moc. do sufitu, zac. link. ręczn., 1,5 m, 1 szt. |
|
|
0215933 -
UKNA-ABRFB
|
Adapter łącznik uniwersalny ABRFB, biały, z DV |
|
|
0201619 -
ZSPH
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
|
0205027 -
ZSPHS MIT SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, rozeta okrągła biała, zacisk linkowy ręcz., 1,5 m, 1 szt. |
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy ręczny, 1,5 m, 1 zest.=2 szt |
|
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Zawiesie linkowe, moc. do sufitu, zac. linkowy, 1,5 m, 1 zest.=2 szt |
|
|
0203584 -
ABRFBKE LEUCHTENSTIRNTEIL
|
Końcowy element czołowy ABRFB, ABRFBI, biały, tworzywo sztuczne, 1 sztuka |
|
|
|
0203581 -
ABRFBE LEUCHTENSTIRNTEIL
|
Końcowy element czołowy ABRFB, ABRFBI, biały, blacha stalowa, 1 sztuka |
|
|
0203585 -
ABRFBKN
|
Łącznik do ABRFB/ABRFBI |
|
|
0202867 -
ZSPE
|
Zawiesie linkowe, rozeta kwadratowa biała, zacisk linkowy, 1,5 m, 1 szt. |
|
|
0202926 -
ZSPTSE BALDACHIN+SEILP. 1.5M
|
Zawiesie linkowe z rozetą kwadratową białą, zacisk linkowy, 1,5 m |
|
|
0202927 -
ZSPTSH BALDACHIN+SEILP. 1.5M
|
Zawiesie linkowe z rozetą półokrągłą białą, zacisk linkowy, 1,5 m |
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Kabel połączeniowy przezroczysty, 5x 1,5 mm², 1,5 m |
|
|
0203253 -
UKN
|
Łącznik uniwersalny, L =120, H =60, biały, 1 szt. |
|
|
0210958 -
UKNS 1.5M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 1,5 m, 1 szt |
|
|
|
0215942 -
UKNS 3.0M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 3,0 m, 1 szt |
|
|
|
0215943 -
UKNS 5.0M
|
Zaw. linkowe Y z uchw. mont. do sufitu i zaciskiem linkowym, 5,0 m, 1 szt |
|
|
0210959 -
UKNSB SEILP.KLEMME+BALD. 1.5M
|
Zawiesie linkowe z rozetą okrągłą, białe, zacisk linkowy, 1,5 m, 1 szt. |
|
|
0202879 -
UKNSE SEILP.KLEMME+BALD1.5M
|
Zawiesie linkowe z rozetą kwadratową, białe, 1,5 m, 1 szt. |
|
|
0208105 -
UKND
|
Mocowanie w suficie do UKN |
|
|
0204332 -
ZDBE
|
Rozeta, kątowa, biała, do zawiesia linkowego trapez, ZUSP i UKNS |
|
|
Oświetlenie sufitowe z rodziny produktów ABRFB. Sterowanie światłem poprzez Reflektor, strumień świetlny asymetryczny, kątowa wiązka światła, emisja światła bezpośredni. Źródło światła R-TUBE nie zawiera, możliwe Wymiana przez klienta końcowego. Oprawa oświetleniowa generuje znamionowy strumień świetlny 5270 lm w barwie światła 840, regulowany strumień świetlny: bezstopniowy. Długi okres eksploatacji diod LED umożliwia długie użytkowanie przy stałej jakości oświetlenia. Wysoka jakość światła dzięki tolerancji barwowej < 3 SDCM. Obudowa wykonana z Stal, kolor biały, podobny do RAL 9016, stopień ochrony IP20. Montaż w linii świetlnej pojedynczej lub ciągłej. Montaż stropowy za pomocą dołączonych akcesoriów lub montaż podwieszany za pomocą odpowiednich zestawów mocujących (patrz akcesoria). Nie są wymagane elementy równoważące. Zalecana odległość od ściany: 1/3 wysokości pomieszczenia. Z elektronicznym statecznikiem DALI-2. Wymiana przez specjalistę. Napięcie znamionowe 220 - 240 V AC/DC 50 - 60 Hz.
Źródło światła nie wchodzi w zakres dostawy i należy je zamówić osobno. Odpowiednie źródła światła można znaleźć w przeglądzie źródeł światła.
Informacje o zamówieniu
| Numer artykułu | 0660098 |
| GTIN | 4029299421460 |
Ogólne
| Kategoria produktu | Oświetlenie sufitowe |
| Zakres zastosowania | Edukacja | Biuro |
| Gwarancja | 5 lat |
Wymiary
| Wymiar L | 1480 mm |
| Wymiar B | 131 mm |
| Wymiar H | 60 mm |
| Wymiar A1 | 1200 mm |
| Wymiar AB | 1480 mm |
| Wymiar AE | 1400 mm |
| Masa netto | 5.975 kg |
Montaż
| Rodzaj montażu | Montaż powierzchniowy |
| Miejsce montażu | Sufit |
| Typ połączenia | zacisk wtykowy |
| Liczba biegunów | 5 |
| Przekrój przewodu | 0.5–2.5 mm² |
| Możliwość regulacji | sztywny |
Obudowa
| Kolor | kolor biały, podobny do RAL 9016 |
| Klasa ochrony | IP20 |
| Test przewodu żarowego | 650 °C |
| Dopuszczalna temperatura otoczenia | -20–25 °C |
| Materiał obudowy | Stal |
| Obróbka powierzchniowa obudowy | malowany proszkowo |
| Materiał pokrywy | Aluminium |
Wersja elektryczna
| Typ sterowania | DALI-2 |
| Napięcie znamionowe | 220–240 V, 0/50–60 Hz |
| Moc znamionowa | 48.0 W |
| Klasa ochrony | I |
Technika oświetleniowa
| Układ optyczny | Reflektor |
| Moc światła | bezpośredni |
| Rozkład światła | asymetryczny |
| Rozsył światłości | kątowa wiązka światła |
| Znamionowy strumień świetlny | 5270 lm |
| Skuteczność świetlna | 110 lm/W |
Źródło światła
| Lampy | R-TUBE |
| W tym iluminator | Nie |
| Wskaźnik oddawania barw Ra | ≥ 80 |
| Temperatura koloru | 4000 K |
| Tolerancja położenia koloru (SDCM) | < 3 SDCM |
| Bezpieczeństwo fotobiologiczne | RG1 |
| Trwałość znamionowa L80B50 (tq = 25 °C) | 50.000 h |
Download

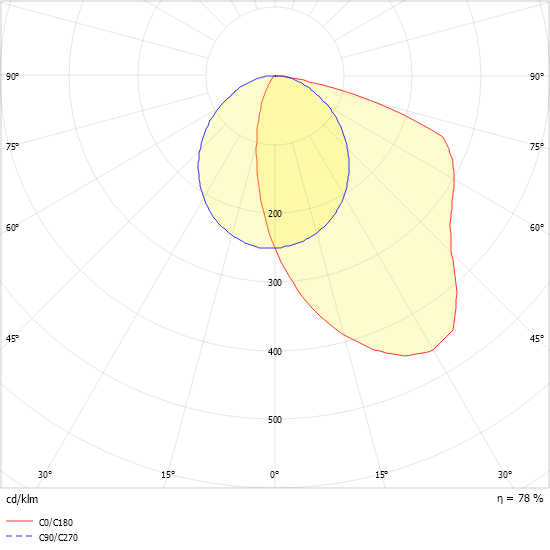

Krzywa rozsyłu światła
