EBRPL-R2X145/35DA-SM | 0860403

Description du produit

Luminaire de plafond de la famille de produits EBRPL. Guidage du flux par Grille, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source lumineuse R-TUBE non inclus, Remplacement par le client final possible. Le luminaire génère un flux lumineux assigné de 7810 lm en température de couleur de la lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. L'équerre de montage pour le montage du luminaire dans le sens de la longueur par rapport aux panneaux est fournie en standard. Ne convient pas pour les plafonds avec bandes de remplissage. Montage du luminaire dans des ouvertures de plafond sciées possible en option, veuillez demander à l'usine. Avec appareillage électronique DALI-2. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.

La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.

Raccordement du luminaire de l'intérieur avec une borne d'alimentation à 3 pôles ou, en option, de l'extérieur avec un adaptateur Wieland gesis TOP à 3 pôles (accessoire n° d'art. : 0212371). Raccordement de la ligne de commande DALI (2 pôles) uniquement par fiche Wieland BST 14i2 bleue (accessoire n° d'art. : 0212527) ou par prise Wieland BST 14i2 bleue (accessoire n° d'art. : 0212526).

Voir plus Voir moins

Ajouter à mon bloc-notes

Informations sur la commande

Code article	0860403
GTIN	4029299446470
Engagement de livraison	sur demande

Généralités

Catégorie de produit	Luminaire de plafond
Domaine d'utilisation	Éducation \| Office

Dimensions

Cote L	1497 mm
Cote B	184 mm
Cote H	74 mm
Cote K	740 mm
Cote L1	1480 mm
Poids net	7,8 kg

Plan d'encombrement

Montage

Type de montage	Encastré
Lieu de montage	Plafond
Type de raccordement	Borne à fiche
Nombre de pôles	5
Section du conducteur	0,5–2,5 mm²

Boîtier

Dimension du système	M100
Couleur	blanc trafic, similaire à RAL 9016
Indice de protection	IP20
Essai au fil incandescent	650 °C
Température ambiante admissible	-20–25 °C
Matériau du boîtier	Acier

Version électrique

Type de commande	DALI-2
Tension nominale	220–240 V, 0/50–60 Hz
Puissance nominale	64,0 W
Classe de protection	I

Technique d'éclairage

Diffuseur	Grille
Sortie de lumière	direct
Répartition de la lumière	symétrique
Caractéristique de rayonnement	à faisceau extrêmement large
Classe UGR	≤ 22
Flux lumineux assigné	7810 lm
Efficacité du luminaire	122 lm/W

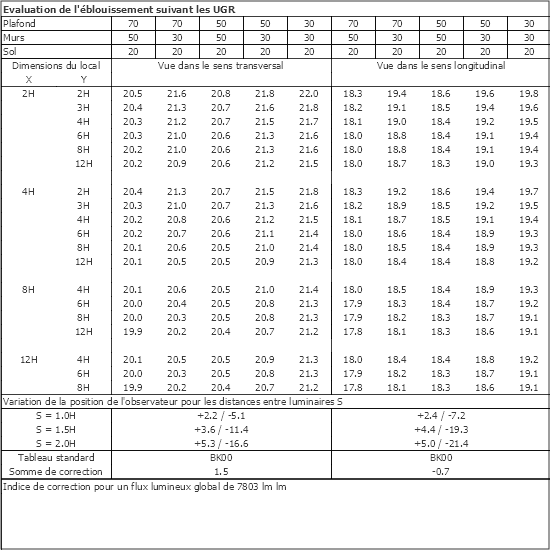

Tableau UGR

Source lumineuse

Source lumineuse	R-TUBE
Inclus les sources lumineuses	Non
Indice de rendu des couleurs Ra	≥ 80
Température de couleur	4000 K
Tolérance de la chromaticité (SDCM)	< 3 SDCM
Durée de vie assignée L80B50 (tq = 25 °C)	50.000 h

Downloadcenter

Conformité:

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0212372 - EBRPLE 1..	Pièce d'extrémité pour EBRPL 1..	Fiche technique
0217864 - EBRPLE 2..	Pièce d'extrémité pour EBRPL 2..	Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0212369 - BEF.-SATZ EBRPL 1..	Jeu de fixation pour EBRPL à 1 lampe, à utiliser avec des ouvertures de plafond découpées	Image du produit Fiche technique
0212525 - BEF.-SATZ EBRPL 2..	Jeu de fixation pour EBRPL à 2 lampes, à utiliser avec des ouvertures de plafond découpées	Image du produit Fiche technique

Numéro d'article - Désignation	Description du produit	Download
0212526 - ZEL-BU-GESIS-TOP-2-POL-DA	Adaptateur femelle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour ligne de commande DALI, 1 pièce	Fiche technique
0212527 - ZEL-ST-GESIS-TOP-2-POL-DA	Adaptateur mâle WIELAND-GESIS, BST14i2, 2 pôles, bleu, pour câble de commande DALI, 1 pièce	Fiche technique
0212371 - ZEL-AD-GESIS-TOP 3-POL	Adaptateur répartiteur en T à 3 pôles Wieland GESIS-TOP pour GST18i3	Fiche technique

Numéro d'article - Désignation	Description du produit	Download	Bloc-notes
0209500 - APCON BLE SOLUTION PACKAGE ONE	Espace Bluetooth Low Energy / BLE Ensemble de solutions permettant de connecter jusqu'à 20 luminaires graduables Device type 6 (DT6) et Tunable White DALI Device type 8 (DT8). Composé d'un boîtier hybride APCON et d'un capteur de lumière et de présence combiné DALI-2 Boîtier hybride pour le montage au plafond ou en saillie. Détecteur de lumière et de présence pour montage encastré au plafond. 14x entrées de câble M16/20 défonçables et 4x raccords à double membrane M20 fournis. Bluetooth Low Energy 2,4-2,483 GHz. La longueur maximale du câble d'entrée du bouton-poussoir est de 5 m. Possibilité de raccorder un capteur de lumière du jour et, jusqu'à la limite de puissance de l'alimentation DALI, de nombreux capteurs de présence. Solution complète pour pièces avec détection de présence et commande en fonction de la lumière du jour, offrant également la possibilité de connecter un bouton-poussoir pour allumer, éteindre et varier l'intensité des luminaires raccordés. Mode de fonctionnement « broadcast » facilitant la maintenance : tous les luminaires se comportent de la même manière. Compatible et extensible avec d'autres éléments de commande tels que des boutons-poussoirs, des coupleurs de boutons et des capteurs. Configuration et utilisation possibles via l'application Casambi. Des programmes quotidiens, hebdomadaires et annuels permettant de contrôler les luminaires connectés sont configurables. Les luminaires « Tunable White » connectés peuvent, selon leur modèle, être réglés directement sur la température de couleur sélectionnée, comprise entre 2 700 et 6 500 K. De plus, il est possible de configurer individuellement, au sein de cette plage, une courbe de lumière naturelle circadienne (Human Centric Lighting – HCL) que les luminaires connectés suivront collectivement.	Image du produit Fiche technique Instruction de montage

Numéro d'article - Bezeichnung	Longueur	Température de couleur	Caractéristiques
1206603LF - R-TUBE-G2 145-830M0450 LF	1449	3000 K	mat	Image du produit Fiche technique Label énergétique
1206598LF - R-TUBE-G2 145-840M0450 LF	1449	4000 K	mat	Image du produit Fiche technique Label énergétique
1206782LF - R-TUBE-G2 145-865M0450 LF	1449	6500 K	mat	Image du produit Fiche technique Label énergétique
1206579LF - R-TUBE-G2 145-830M0350 LF	1449	3000 K	mat	Image du produit Fiche technique Label énergétique
1204993LF - R-TUBE-G2 145-840M0350 LF	1449	4000 K	mat	Image du produit Fiche technique Label énergétique
1206725LF - R-TUBE-G2 145-865M0350 LF	1449	6500 K	mat	Image du produit Fiche technique Label énergétique
0206988LF - R-TUBE 145-830M0550 LF	1449	3000 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
0206991LF - R-TUBE 145-840M0550 LF	1449	4000 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
0206994LF - R-TUBE 145-865M0550 LF	1449	6500 K	mat	Image du produit Fiche technique Instruction de montage Label énergétique
