EDLQ 195/3000-830 SM-DALI / 0331378
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3150 lm in Lichtfarbe 830, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, weiß, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0331378 |
| GTIN | 4029299444162 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 344,60 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß L | 195 mm |
| Maß B | 195 mm |
| Maß H | 150 mm |
| Maß B1 | 90 mm |
| Maß BA max | 170 mm |
| Maß BA min | 167 mm |
| Maß HE | 155 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Maß Q | 195 mm |
| Nettogewicht | 1,300 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,75–1,5 mm² |
Gehäuse
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 230–240 V, 0/50–60 Hz |
| Bemessungsleistung | 23,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |

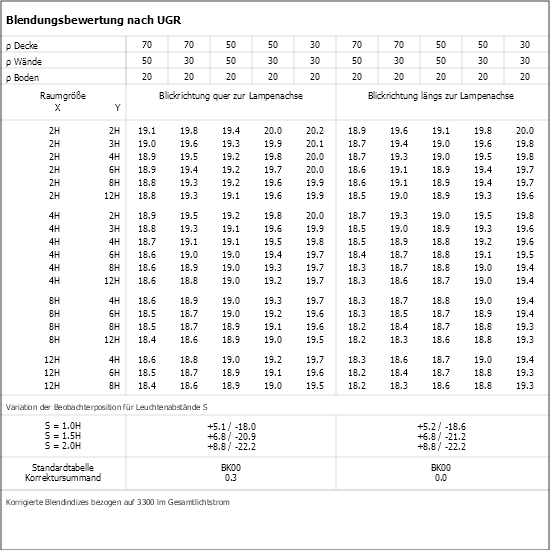

| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 3150 lm |
| Leuchteneffizienz | 137 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 3000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Elektrischer Anschluss
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0201069 -
UGEBD ... -UR
|
Umschaltrelais für EBD... (nicht HIT-Bestückung) |
|
|
Gehäuse, Abdeckungen und Design
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0209010 - DQ195-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
| 0209013 - DQ195-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
0204426 -
DQ195-DR-B-W
|
Metalldekorrahmen weiß, für EBDQ 195 |
|
|
0204889 -
DQ195-MPS-G-D-W
|
Dekorglasscheibe aus Floatglas mit Microprismen zur Entblendung, Rahmen in Farbe weiß für EBDQ / ABDQ 195 |
|
|
| 0209019 - DQ195-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
| 0204176 - DQ195-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight mit einer Kantenlänge von 150 mm |
|
|
0204431 -
DQ195-SM-G-D-W
|
Dekorglasscheibe aus Floatglas außen mattiert, Rahmen in Farbe weiß EBDQ / ABDQ 195 |
|
|
0204164 -
DQ195-SO-G-D-W
|
Dekorglasscheibe aus Floatglas opal, Rahmen in Farbe weiß EBDQ / ABDQ 195 |
|
|
| 0209016 - DQ195-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
0204421 -
DQ195-SPM-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Rahmen weiß EBDQ / ABDQ 195 |
|
|
Lichttechnik und Optik
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0208876 - DQ195-ASLP-K-D-W | Scheibe PMMA, Längsprismen für asym. Lichtverteilung, weiß für Downlight Kantenlänge 195 mm |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
