FEDGE2-PD1500NDSI850-0400 | 0627631SI
Produktbeschreibung
Pendelleuchte der F-EDGE2-Produktfamilie. Lichtlenkung durch Abdeckung mikroprismatisch, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 4320 lm in Lichtfarbe 850, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, silber, Schutzart IP20. Abdeckung aus PMMA strukturiert. Die Leuchten sind für die Pendelmontage mit Seilpendel, Länge 1,5 m ZSPT2Z 330 (siehe Zubehör) geeignet. Netzzuleitung, Länge 1,5 m mit transparentem Mantel (separat zu bestellen). Für die Herstellung von F-EDGE2-Konstrukten sind Verbindungsstücke gerade, in L-, in T- und in Kreuzform lieferbar (siehe Zubehör). Leuchte auch als Anbauvariante möglich mit entsprechendem Zubehörsatz (siehe Zubehör). Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0627631SI |
| GTIN | 4029299549522 |
| Lieferversprechen | auf Anfrage |
| Bruttopreis (Deutschland, exkl. MwSt.) | 553,60 € |
Allgemein
| Produktkategorie | Pendelleuchte |
| Einsatzbereich | Bildung | Büro |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1501 mm |
| Maß B | 341 mm |
| Maß H | 22 mm |
| Maß AE max | 1302 mm |
| Maß AE min | 1182 mm |
| Nettogewicht | 8,800 kg |
Montage
| Montageart | Pendel |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 3 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Farbe | silber |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK07 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 27,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung mikroprismatisch |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 4320 lm |
| Leuchteneffizienz | 160 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 5000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Elektrischer Anschluss
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0209051 - ZIDV-FEDGE 800/5/1.5 | Durchgangsverdrahtung innen für Leuchtenserie FEDGE, 5x 1,5 mm², Länge 800 mm |
|
|
| 0209050 - ZIDV-FEDGE 800/3/1.5 | Durchgangsverdrahtung innen für Leuchtenserie FEDGE, 3x 1,5 mm², Länge 800 mm |
|
|
| 0209049 - ZIDV-FEDGE 600/5/1.5 | Durchgangsverdrahtung innen für Leuchtenserie FEDGE, 5x 1,5 mm², Länge 600 mm |
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Anschlussleitung transparent, 3x 1,5 mm², 1,5 m |
|
|
| 0209048 - ZIDV-FEDGE 600/3/1.5 | Durchgangsverdrahtung innen für Leuchtenserie FEDGE, 3x 1,5 mm², Länge 600 mm |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Anschlussleitung transparent, 5x 1,5 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Anschlussleitung transparent, 5x 0,75 mm², 1,5 m |
|
|
|
0203579 -
ZAL 3X0.75/1.5M-T
|
Anschlussleitung transparent, 3x 0,75 mm², 1,5 m |
|
|
Montage und Befestigung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0209047 - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Seilpendel Trapez, Baldachin eckig, weiß, 1,5 m, 1 Stück |
|
|
0204332 -
ZDBE
|
Baldachin eckig, weiß, für Seilpendel Trapez, ZUSP und UKNS |
|
|
0204332SI -
ZDBE-SI
|
Baldachin eckig, silber, für Seilpendel Trapez, ZUSP und UKNS |
|
|
| 0209047SI - ZSPT2ZE 330 BALDA.+SEILP. 1.5M | Seilpendel Trapez, Baldachin eckig, silber, 1,5 m, 1 Stück |
|
|
| 0206000 - ZSPT2Z 330 SEILPENDEL TRAPEZ | Trapez-Seilpendel, Deckenbefestigung, Zylinder, 1,5 m, 1 Stück |
|
|
0209289AQ -
ZBS-FEDGE2-A-ND
|
Deckenbefestigung für FEDGE2 1200 + 1500, nicht dimmbar, schwarz |
|
|
|
0209290AQ -
ZBS-FEDGE2-A-DA
|
Deckenbefestigung für FEDGE2 1200 + 1500, DALI, schwarz |
|
|
0209289SI -
ZBS-FEDGE2-A-ND
|
Deckenbefestigung für FEDGE2 1200 + 1500, nicht dimmbar, silber |
|
|
0209290 -
ZBS-FEDGE2-A-DA
|
Deckenbefestigung für FEDGE2 1200 + 1500, DALI, weiß |
|
|
|
0209289 -
ZBS-FEDGE2-A-ND
|
Deckenbefestigung für FEDGE2 1200 + 1500, nicht dimmbar, weiß |
|
|
|
0209290SI -
ZBS-FEDGE2-A-DA
|
Deckenbefestigung für FEDGE2 1200 + 1500, DALI, silber |
|
|
Verbindung und Systemintegration
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0209043SI -
FEDGE-VS-SI
|
Leuchtenverbinder FEDGE, 250 mm, silber, 1 Stück |
|
|
0209043 -
FEDGE-VS
|
Leuchtenverbinder FEDGE, 250 mm, weiß, 1 Stück |
|
|
0209351SI -
FEDGE-VS-D-SI
|
Verbindungsstück L = 250 mm, mit 5-polige Klemme, silber, 1 Stück |
|
|
0209351AQ -
FEDGE-VS-D-FSW
|
Verbindungsstück L = 250 mm, mit 5-polige Klemme, schwarz, 1 Stück |
|
|
0209351 -
FEDGE-VS-D
|
Verbindungsstück L = 250 mm, mit 5-polige Klemme, weiss, 1 Stück |
|
|
| 0209313SI - FEDGE-VS-DA-SEN-SI | Leuchtenverbinder FEDGE, 250 mm, silber, APCON-Sensor, 1 Stück |
|
|
| 0209313AQ - FEDGE-VS-DA-SEN-FSW | Leuchtenverbinder FEDGE, 250 mm, schwarz, 1 Stück, APCON-Sensor, 1 Stück |
|
|
| 0209313 - FEDGE-VS-DA-SEN | Leuchtenverbinder FEDGE, 250 mm, weiß, APCON-Sensor, 1 Stück |
|
|
| 0209314SI - FEDGE-VS-CDH-SI | Leuchtenverbinder FEDGE, 250 mm, silber, APCON CDH-Modul, 1 Stück |
|
|
| 0209314AQ - FEDGE-VS-CDH-FSW | Leuchtenverbinder FEDGE, 250 mm, schwarz, APCON CDH-Modul, 1 Stück |
|
|
| 0209314 - FEDGE-VS-CDH | Leuchtenverbinder FEDGE, 250 mm, weiß, APCON CDH-Modul, 1 Stück |
|
|
0209046SI -
FEDGE-VST-SI
|
Leuchtenverbinder T-Form FEDGE, silber, 1 Stück |
|
|
0209046 -
FEDGE-VST
|
Leuchtenverbinder T-Form FEDGE, weiß, 1 Stück |
|
|
0209045 -
FEDGE-VSL
|
Leuchtenverbinder L-Form FEDGE, weiß, 1 Stück |
|
|
0209045SI -
FEDGE-VSL-SI
|
Leuchtenverbinder L-Form FEDGE, silber, 1 Stück |
|
|
0209042SI -
FEDGE-VS-SEN-SI
|
Leuchtenverbinder F-EDGE 250 mm für Pendelmontage mit integriertem Sensor, silber, 1 Stück |
|
|
0209044 -
FEDGE-VSK
|
Leuchtenverbinder Kreuzform FEDGE, weiß, 1 Stück |
|
|
0209042 -
FEDGE-VS-SEN
|
Leuchtenverbinder F-EDGE 250 mm für Pendelmontage mit integriertem Sensor, weiß, 1 Stück |
|
|
0209044SI -
FEDGE-VSK-SI
|
Leuchtenverbinder Kreuzform FEDGE, silber, 1 Stück |
|
|
Pendelleuchte der F-EDGE2-Produktfamilie. Lichtlenkung durch Abdeckung mikroprismatisch, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 4320 lm in Lichtfarbe 850, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, silber, Schutzart IP20. Abdeckung aus PMMA strukturiert. Die Leuchten sind für die Pendelmontage mit Seilpendel, Länge 1,5 m ZSPT2Z 330 (siehe Zubehör) geeignet. Netzzuleitung, Länge 1,5 m mit transparentem Mantel (separat zu bestellen). Für die Herstellung von F-EDGE2-Konstrukten sind Verbindungsstücke gerade, in L-, in T- und in Kreuzform lieferbar (siehe Zubehör). Leuchte auch als Anbauvariante möglich mit entsprechendem Zubehörsatz (siehe Zubehör). Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0627631SI |
| GTIN | 4029299549522 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 553,60 € |
Allgemein
| Produktkategorie | Pendelleuchte |
| Einsatzbereich | Bildung | Büro |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1501 mm |
| Maß B | 341 mm |
| Maß H | 22 mm |
| Maß AE max | 1302 mm |
| Maß AE min | 1182 mm |
| Nettogewicht | 8,800 kg |
Montage
| Montageart | Pendel |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 3 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Farbe | silber |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK07 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 27,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung mikroprismatisch |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 4320 lm |
| Leuchteneffizienz | 160 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 5000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

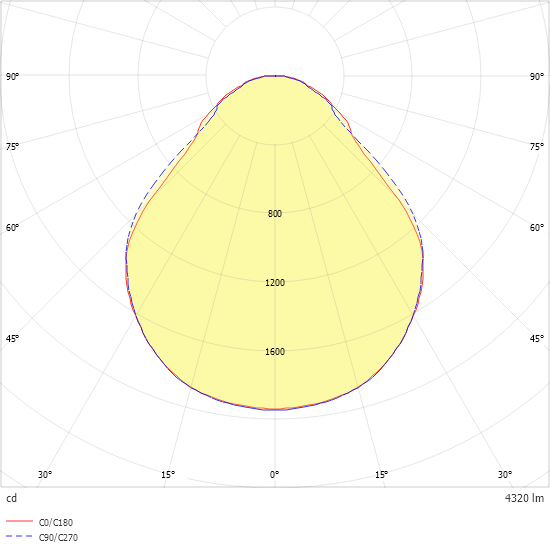

Lichtverteilkurve
