ABRFB1180NDWS840M9S0350 | 0627870
Produktbeschreibung

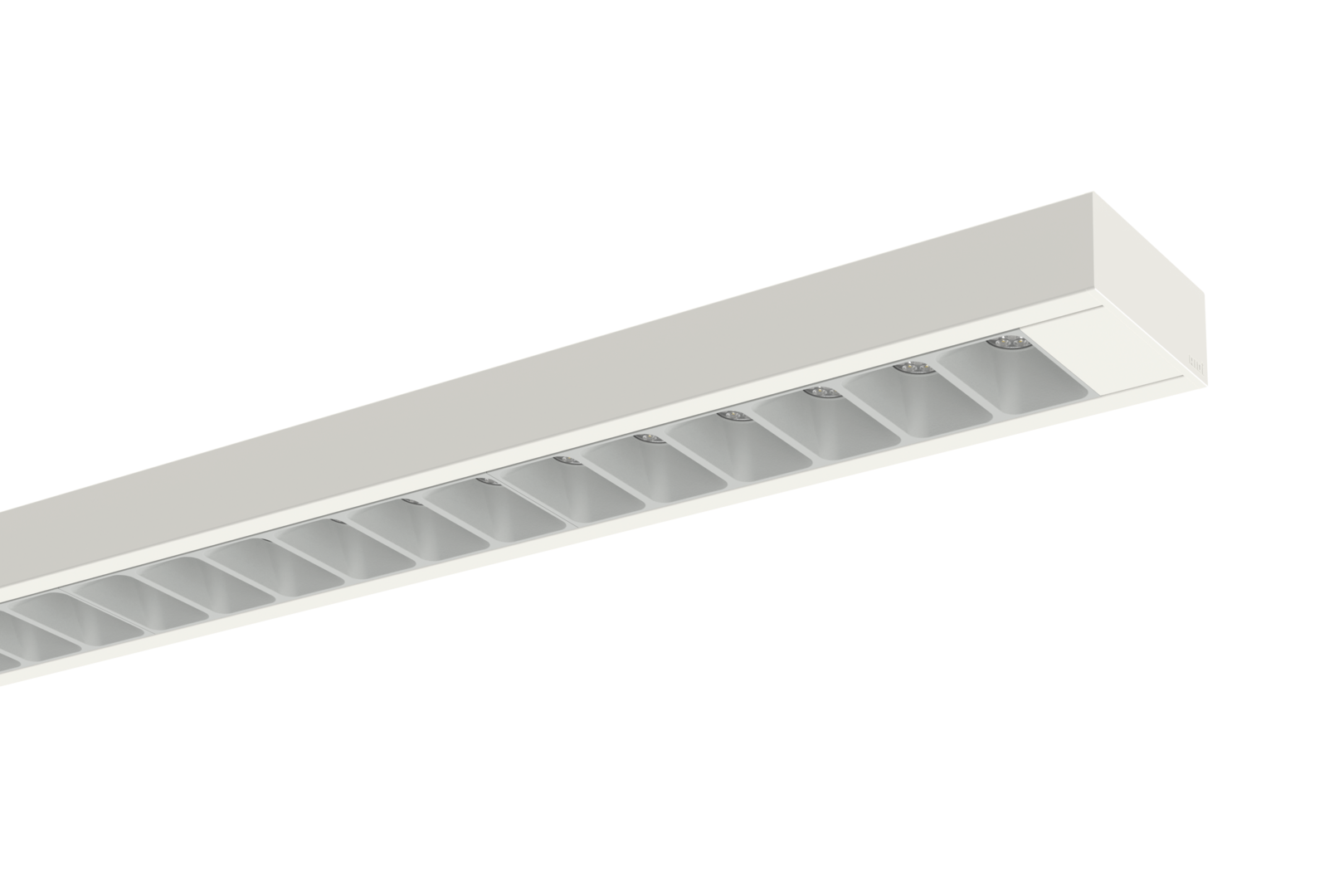

Deckenleuchte der ABRFB-Produktfamilie. Lichtlenkung durch Linse, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3670 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0627870 |
| GTIN | 4029299574357 |
| Lieferversprechen | auf Anfrage |
| Bruttopreis (Deutschland, exkl. MwSt.) | 277,40 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Bildung | Büro |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1180 mm |
| Maß B | 131 mm |
| Maß H | 64 mm |
| Maß A1 | 900 mm |
| Maß AB | 1180 mm |
| Maß AE | 1100 mm |
| Maß AE1 | 1100 mm |
| Nettogewicht | 3,858 kg |
Montage
| Montageart | Anbau | Pendel |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK03 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–40 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 26,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Linse |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 16 |
| Bemessungslichtstrom | 3670 lm |
| Leuchteneffizienz | 141 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 100.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 78.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Elektrischer Anschluss
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0203579 -
ZAL 3X0.75/1.5M-T
|
Anschlussleitung transparent, 3x 0,75 mm², 1,5 m |
|
|
|
0203580 -
ZAL 5X0.75/1.5M-T
|
Anschlussleitung transparent, 5x 0,75 mm², 1,5 m |
|
|
|
0207977 -
ZAL 3X1.5/1.5M-T
|
Anschlussleitung transparent, 3x 1,5 mm², 1,5 m |
|
|
|
0207978 -
ZAL 5X1.5/1.5M-T
|
Anschlussleitung transparent, 5x 1,5 mm², 1,5 m |
|
|
0201201 -
ZIDV 36/3/1.5 DURCHVERDR.
|
Durchgangsverdrahtung innen, 3x 1,5 mm², Länge 1400 mm, maximal 10 A, für Leuchten bis ca. 1200 mm Länge |
|
|
Gehäuse, Abdeckungen und Design
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0203581 -
ABRFBE LEUCHTENSTIRNTEIL
|
Endstirnteil ABRFB, ABRFBI, weiß, Stahlblech, 1 Stück |
|
|
|
0203584 -
ABRFBKE LEUCHTENSTIRNTEIL
|
Endstirnteil ABRFB, ABRFBI, weiß, Kunststoff, 1 Stück |
|
|
0203586 -
ABRFBKNE KNOTENSTIRNTEIL
|
Knotenstirnteil, 1 Stück |
|
|
Montage und Befestigung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0201619 -
ZSPH
|
Seilpendel, Baldachin rund, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
|
0205027 -
ZSPHS MIT SCHRAUBKLEMME 1.5M
|
Seilpendel, Baldachin rund, weiß, Seilklemme manuell, 1,5 m, 1 Stück |
|
|
0205017 -
ZSP /AUTOM.-KLEMME 1.5M
|
Seilpendel, Deckenbefestigung, Seilklemme, 1,5 m, 1 Satz = 2 Stück |
|
|
|
0205018 -
ZSPS SCHRAUBKLEMME 1.5M
|
Seilpendel, Deckenbefestigung, Seilklemme manuell, 1,5 m, 1 Satz = 2 Stück |
|
|
0203537 -
ZSPTS SEILPENDEL TRAPEZ 1.5M
|
Trapez-Seilpendel, Deckenbefestigung, Seilklemme manuell, 1,5 m, 1 Stück |
|
|
0202926 -
ZSPTSE BALDACHIN+SEILP. 1.5M
|
Seilpendel mit Baldachin eckig, weiß, Seilklemme, 1,5 m |
|
|
0202927 -
ZSPTSH BALDACHIN+SEILP. 1.5M
|
Seilpendel mit Baldachin halbrund, weiß, Seilklemme, 1,5 m |
|
|
0210958 -
UKNS 1.5M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 1,5 m, 1 Stück |
|
|
|
0215942 -
UKNS 3.0M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 3 m, 1 Stück |
|
|
|
0215943 -
UKNS 5.0M
|
Seilpendel mit Deckenbefestiger und Seilklemme, 5 m, 1 Stück |
|
|
0210959 -
UKNSB SEILP.KLEMME+BALD. 1.5M
|
Seilpendel mit Baldachin rund, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
0202867 -
ZSPE
|
Seilpendel, Baldachin eckig, weiß, Seilklemme, 1,5 m, 1 Stück |
|
|
0202879 -
UKNSE SEILP.KLEMME+BALD1.5M
|
Seilpendel mit Baldachin eckig, weiß, 1,5 m, 1 Stück |
|
|
0208105 -
UKND
|
Deckenbefestigung für Universalknoten |
|
|
0204332 -
ZDBE
|
Baldachin eckig, weiß, für Seilpendel Trapez, ZUSP und UKNS |
|
|
Verbindung und Systemintegration
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0215933 -
UKNA-ABRFB
|
Universalknoten-Adapter ABRFB mit Durchgangsverdrahtung, weiß |
|
|
0203585 -
ABRFBKN
|
Knotenpunkt für ABRFB, ABRFBI |
|
|
0203253 -
UKN
|
Universalknoten, Durchmesser 1120 mm, H = 60 mm, weiß, 1 Stück |
|
|
Werkzeug
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
Deckenleuchte der ABRFB-Produktfamilie. Lichtlenkung durch Linse, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3670 lm in Lichtfarbe 840, Lichtstrom einstellbar: Nein. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Mit elektronischem Betriebsgerät On/Off. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0627870 |
| GTIN | 4029299574357 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 277,40 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Bildung | Büro |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1180 mm |
| Maß B | 131 mm |
| Maß H | 64 mm |
| Maß A1 | 900 mm |
| Maß AB | 1180 mm |
| Maß AE | 1100 mm |
| Maß AE1 | 1100 mm |
| Nettogewicht | 3,858 kg |
Montage
| Montageart | Anbau | Pendel |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK03 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -20–40 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA klar |
Elektrische Ausführung
| Art der Steuerung | On/Off |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 26,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Linse |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 16 |
| Bemessungslichtstrom | 3670 lm |
| Leuchteneffizienz | 141 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 100.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 78.000 h |
Downloadcenter

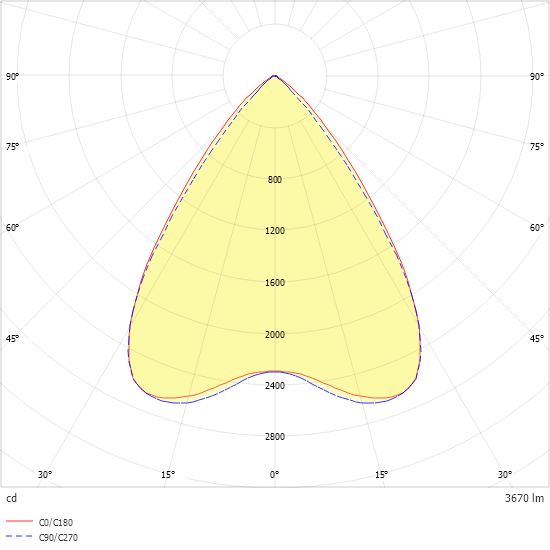

Lichtverteilkurve
