EL-EE1547NDWS840MRM1100RF-EDS3 / 0828002
Produktbeschreibung
Deckenleuchte der EL-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 10500 lm in Lichtfarbe 840, Lichtstrom einstellbar: in Stufen. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Lichtstrom in Stufen einstellbar von 6400 - 10500 lm. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP40 raumseitig. Abdeckung aus PC opal. Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz, oder Einlegemontage in Deckensysteme mit sichtbaren Tragschienen und eingelegten Deckenplatten. Für die Einlegemontage ist kein zusätzliches Befestigungszubehör erforderlich. Mit elektronischem Betriebsgerät xFlex. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0828002 |
| GTIN | 4029299880847 |
| Bruttopreis (Deutschland, exkl. MwSt.) | auf Anfrage |
Allgemein
| Produktkategorie | Deckenleuchte |
| Technologie | driver@optic |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1547 mm |
| Maß B | 310 mm |
| Maß H | 60 mm |
| Maß BE | 292 mm |
| Maß LE | 1529 mm |
| Nettogewicht | 8,100 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Systemmaß | 312,5 x 1550 |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP40 raumseitig |
| Stoßfestigkeitsgrad | IK04 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 5–36 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PC opal |
Elektrische Ausführung
| Art der Steuerung | xFlex |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 79,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 10500 lm |
| Einstellbarer Lichtstrom | 6400 - 10500 lm |
| Leuchteneffizienz | 133 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 70.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 55.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 350 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | LiFePO4 |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0210778 -
ZBS-E OWA S31
|
Befestigungssatz Einbau für OWA TECTA S31, Höhe 19,50 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Befestigungssatz Einbau für Dipling KP, OWA S1, Höhe 8 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Befestigungssatz Einbau für Ecophon Focus Ds/Dg, Höhe 14 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Befestigungsklammer Einbau, Klemmdicke H60: 12-25 mm, H90: 12-50 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
0210127 -
ZBS-E BR 10-127
|
Befestigungssatz Einbau, Bandrasterdecke, Montage Leuchtenstirnseite |
|
|
Deckenleuchte der EL-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 10500 lm in Lichtfarbe 840, Lichtstrom einstellbar: in Stufen. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Lichtstrom in Stufen einstellbar von 6400 - 10500 lm. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20 IP40 raumseitig. Abdeckung aus PC opal. Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz, oder Einlegemontage in Deckensysteme mit sichtbaren Tragschienen und eingelegten Deckenplatten. Für die Einlegemontage ist kein zusätzliches Befestigungszubehör erforderlich. Mit elektronischem Betriebsgerät xFlex. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0828002 |
| GTIN | 4029299880847 |
| Bruttopreis (Deutschland, exkl. MwSt.) | auf Anfrage |
Allgemein
| Produktkategorie | Deckenleuchte |
| Technologie | driver@optic |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1547 mm |
| Maß B | 310 mm |
| Maß H | 60 mm |
| Maß BE | 292 mm |
| Maß LE | 1529 mm |
| Nettogewicht | 8,100 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Systemmaß | 312,5 x 1550 |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 | IP40 raumseitig |
| Stoßfestigkeitsgrad | IK04 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 5–36 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PC opal |
Elektrische Ausführung
| Art der Steuerung | xFlex |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 79,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 10500 lm |
| Einstellbarer Lichtstrom | 6400 - 10500 lm |
| Leuchteneffizienz | 133 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 70.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 55.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 350 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | LiFePO4 |
Downloadcenter

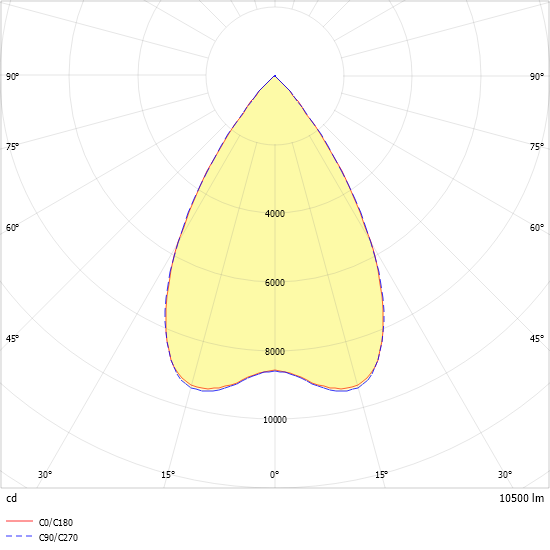

Lichtverteilkurve
