LENSES-EE1247DAWS840B0350-SEN | 0837719
Produktbeschreibung
Deckenleuchte der LENSES-Produktfamilie. Lichtlenkung durch Linse, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3570 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PMMA klar. Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz, oder Einlegemontage in Deckensysteme mit sichtbaren Tragschienen und eingelegten Deckenplatten. Für die Einlegemontage ist kein zusätzliches Befestigungszubehör erforderlich. Mit elektronischem Betriebsgerät DALI-2 Casambi. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC 50 - 60 Hz. Mit Licht- und Bewegungsmelder. Erfassungsreichweite quer Ø 5,4 m, Erfassungsfeld 22 m².
Über das APCON EASY BLE / Casambi Lichtsteuerungssystem steuerbare Leuchte mit integriertem APCON EASY BLE / Casambi Licht- und Bewegungsmelder.Anschluss und gemeinsame Steuerung von bis zu 30 weiteren DALI/DALI-2 Leuchten möglich. Integration in APCON EASY BLE / Casambi möglich.
Bestellinformationen
| Artikelnummer | 0837719 |
| GTIN | 4029299534115 |
| Lieferversprechen | auf Anfrage |
| Bruttopreis (Deutschland, exkl. MwSt.) | 669,90 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Bildung | Büro |
| Technologie | Bluetooth Low Energy (BLE) |
| Sensorik | Bewegung | Licht |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1247 mm |
| Maß B | 310 mm |
| Maß H | 60 mm |
| Maß BE | 292 mm |
| Maß LE | 1229 mm |
| Nettogewicht | 5,500 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Systemmaß | 312,5 x 1250 |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK04 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–50 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 | Casambi |
| Nennspannung | 220–240 V, 50–60 Hz |
| Bemessungsleistung | 21,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Linse |
| Entblendung | Linse |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 3570 lm |
| Leuchteneffizienz | 170 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Sensorik
| Erfassungsreichweite quer | Ø 5,4 m |
| Erfassungswinkel | 360° |
| Erfassungsfeld | 22 m² |
| Optimale Montagehöhe | 3 m |
| Maximale Montagehöhe | 4 m |
| Helligkeitssollwert | 0,5 - 2000 lx |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Montage und Befestigung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0210778 -
ZBS-E OWA S31
|
Befestigungssatz Einbau für OWA TECTA S31, Höhe 19,50 mm |
|
|
|
0210779 -
ZBS-E DIPLING
|
Befestigungssatz Einbau für Dipling KP, OWA S1, Höhe 8 mm |
|
|
0210770 -
ZBS-E UNI CLIP 10-770
|
Befestigungsklammer Einbau, Klemmdicke H60: 12-25 mm, H90: 12-50 mm |
|
|
0210127 -
ZBS-E BR 10-127
|
Befestigungssatz Einbau, Bandrasterdecke, Montage Leuchtenstirnseite |
|
|
0210717 -
ZBS-E UNI 10-717
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
|
0210777 -
ZBS-E ECOPHON
|
Befestigungssatz Einbau für Ecophon Focus Ds/Dg, Höhe 14 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
Werkzeug
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
Lichtsteuerung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0206970
-
APCON BLE-XPRESSW
|
Bluetooth Low Energy / BLE Taster Interface, weiß. Office Kunststoff, weiß. Batteriebetrieben, kann es ohne elektrischen Anschluss direkt auf die Wand montiert oder einfach als Fernbedienung genutzt werden. Bluetooth Low Energy 2,4–2,483 GHz. Lithium-Batterie CR2430 enthalten, magnetische Wandhalterung beiliegend. Bluetooth Low Energy / BLE User-Interface mit 4 Tastern zum Aufrufen von Szenen. Jeweils 2 Taster zur Lichtsteuerung und Farblichtsteuerung. Das Interface kann in einem BLE-Netzwerk integriert und konfiguriert werden. |
|
|
0209153
-
APCON BLE-1SWITCH
|
Bluetooth Low Energy / BLE Taster einfach. Kunststoff, weiß. Durch seine Eigenversorgung (keine Batterie / Spannungsversorgung), kann er ohne elektrischen Anschluss direkt auf die Wand montiert werden. Der beiliegende Schalterrahmen kann durch Rahmen gängiger Schalterprogramme von GIRA, BERKER, JUNG und Merten ersetzt werden. Bluetooth Low Energy 2,4–2,483 GHz, Montage direkt auf Oberflächen oder an Installationsdosen möglich. Komplett wartungsfrei, kein elektrischer Anschluss notwendig. Energie für Funksignale durch Betätigung (Energy Harvesting Prinzip). Maximale Reichweite in einem Raum 10 m. Bluetooth Low Energy / BLE Taster einfach (2 Taststellungen) zum Aufrufen von Szenen und zum Auf- und Abdimmen. Der Taster kann in einem BLE-Netzwerk integriert und konfiguriert werden. |
|
|
0209154
-
APCON BLE-2SWITCH
|
Bluetooth Low Energy / BLE Taster zweifach Kunststoff, weiß. Durch seine Eigenversorgung (keine Batterie / Spannungsversorgung), kann er ohne elektrischen Anschluss direkt auf die Wand montiert werden. Der beiliegende Schalterrahmen kann durch Rahmen gängiger Schalterprogramme von GIRA, BERKER, JUNG und Merten ersetzt werden. Bluetooth Low Energy 2,4–2,483 GHz, Montage direkt auf Oberflächen oder an Installationsdosen möglich. Komplett wartungsfrei, kein elektrischer Anschluss notwendig. Energie für Funksignale durch Betätigung (Energy Harvesting Prinzip). Maximale Reichweite in einem Raum 10 m. Bluetooth Low Energy / BLE Taster zweifach (4 Taststellungen) zum Aufrufen von Szenen und zum Auf- und Abdimmen. Der Taster kann in einem BLE-Netzwerk integriert und konfiguriert werden. |
|
|
0209024
-
APCON BLE-COP-A
|
Bluetooth Low Energy / BLE Tastenkoppler mit 4 Eingängen Office Kunststoff, grau. Geeignet für den Wandeinbau in Installationsdosen. Bluetooth Low Energy 2,4–2,483 GHz. Maximale Leitungslänge Schalteingänge 0,3 m. Bluetooth Low Energy / BLE Tastenkoppler mit 4 potentialfreien Eingängen zur Anbindung von Tastern und anderen Schaltelementen in einem BLE-Netzwerk. Diesen Eingängen können Lichtszenen, Lichtwerte, Zeitverläufe, Ein- und Ausschaltbefehle, Befehle zum Dimmen und zur Farblichtsteuerung zugewiesen werden. |
|
|
Deckenleuchte der LENSES-Produktfamilie. Lichtlenkung durch Linse, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3570 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PMMA klar. Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz, oder Einlegemontage in Deckensysteme mit sichtbaren Tragschienen und eingelegten Deckenplatten. Für die Einlegemontage ist kein zusätzliches Befestigungszubehör erforderlich. Mit elektronischem Betriebsgerät DALI-2 Casambi. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC 50 - 60 Hz. Mit Licht- und Bewegungsmelder. Erfassungsreichweite quer Ø 5,4 m, Erfassungsfeld 22 m².
Über das APCON EASY BLE / Casambi Lichtsteuerungssystem steuerbare Leuchte mit integriertem APCON EASY BLE / Casambi Licht- und Bewegungsmelder.Anschluss und gemeinsame Steuerung von bis zu 30 weiteren DALI/DALI-2 Leuchten möglich. Integration in APCON EASY BLE / Casambi möglich.
Bestellinformationen
| Artikelnummer | 0837719 |
| GTIN | 4029299534115 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 669,90 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Bildung | Büro |
| Technologie | Bluetooth Low Energy (BLE) |
| Sensorik | Bewegung | Licht |
| Garantie | 5 Jahre |
Abmessungen
| Maß L | 1247 mm |
| Maß B | 310 mm |
| Maß H | 60 mm |
| Maß BE | 292 mm |
| Maß LE | 1229 mm |
| Nettogewicht | 5,500 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Systemmaß | 312,5 x 1250 |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Stoßfestigkeitsgrad | IK04 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–50 °C |
| Werkstoff des Gehäuses | Stahl |
| Oberflächenbehandlung des Gehäuses | pulverbeschichtet |
| Werkstoff der Abdeckung | PMMA klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 | Casambi |
| Nennspannung | 220–240 V, 50–60 Hz |
| Bemessungsleistung | 21,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Linse |
| Entblendung | Linse |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 3570 lm |
| Leuchteneffizienz | 170 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Sensorik
| Erfassungsreichweite quer | Ø 5,4 m |
| Erfassungswinkel | 360° |
| Erfassungsfeld | 22 m² |
| Optimale Montagehöhe | 3 m |
| Maximale Montagehöhe | 4 m |
| Helligkeitssollwert | 0,5 - 2000 lx |
Downloadcenter

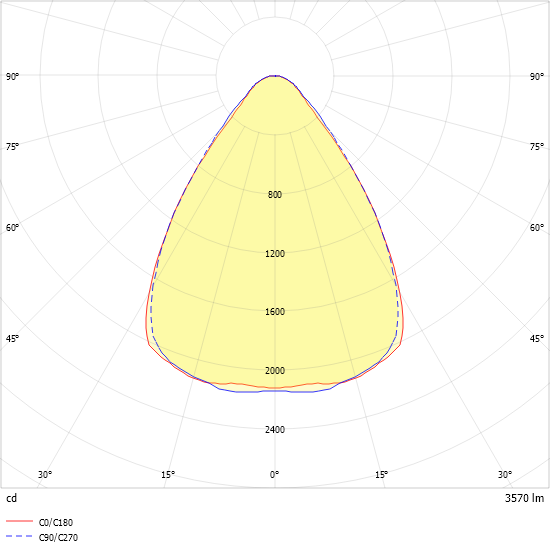

Lichtverteilkurve
