EDLR 150/1100-840 SMB-DALI / 0331354
Produktbeschreibung
Downlight der EDLR-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1040 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, weiß, Schutzart IP20. Abdeckung aus PC klar. Zusätzlich zu den Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm, sind als Zubehör spezielle Befestigungssätze wie Paneeleinbausätze, Verstärkungsplatten, Betoneingießtöpfe, Einputzringe, Schräg- und Halbeinbausätze lieferbar. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0331354 |
| GTIN | 4029299415810 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 247,20 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 94 mm |
| Maß D | 150 mm |
| Maß D2 | 150 mm |
| Maß B1 | 90 mm |
| Maß DE max | 140 mm |
| Maß DE min | 135 mm |
| Maß HE | 105 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Nettogewicht | 0,920 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,75–1,5 mm² |
Gehäuse
| Systemmaß | D 150 |
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 8,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 1040 lm |
| Leuchteneffizienz | 130 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0201069 -
UGEBD ... -UR
|
Umschaltrelais für EBD... (nicht HIT-Bestückung) |
|
|
0203002 -
BET EDLR 150
|
Beton-Einbautopf für EDLR 150, nur für Ortbeton |
|
|
| 0208865 - DR150-DPO-K-D-W | Mikroprismenscheibe opal, Dekorring aus PC, weiß für Downlight Ø 150 mm |
|
|
0202674//634 -
DR150-DR-K-AL
|
Dekorring aus Aluminium gebürstet für Downlight 235 |
|
|
|
0202674//636 -
DR150-DR-K-ES
|
Dekorring aus Edelstahl gebürstet für Downlight 150 |
|
|
|
0202674 -
DR150-DR-K-W
|
Dekorring aus Kunststoff weiß für Downlight 150 |
|
|
0204883 -
DR150-MPS-G-D-W
|
Dekorring weiß mit Mikroprismenscheibe für EBD/ABD 150 |
|
|
| 0209006 - DR150-MPS-K-D-W | Mikroprismenscheibe, Dekorring aus PC, weiß, für Downlight Ø 150 mm |
|
|
0202691 -
DR150-RM-G-SB-W
|
Dekorring aus Einscheibensicherheitsglas (ESG), mattiert, innen offen mit Ring weiß, für Downlight 150 |
|
|
0202718 -
DR150-SBDR-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), bedruckt, Dekorring weiß, für Downlight 150 |
|
|
|
0202733 -
DR150-SM-G-D-W
|
Dekorscheibe aus Floatglas, mattiert mit Dekorring weiß für Downlight 150 |
|
|
| 0204861 - DR150-SM-K-D-W | Scheibe satiniert, Dekorring aus PC, weiß für Downlight 150 |
|
|
0202738 -
DR150-SO-G-D-W
|
Dekorring weiß, Floatglassscheibe opal für Downlight 150 |
|
|
| 0208860 - DR150-SOM-K-D-W | Scheibe opal satiniert, Dekorring aus PC, weiß für Downlight Ø 150 mm |
|
|
0202682 -
DR150-SPM-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Dekorring weiß, für Downlight 150 |
|
|
0202700 -
DR150-SPMA-G-SB-W
|
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), aussen mattiert, Dekorring weiß, für Downlight 150 |
|
|
0202782 -
PES EBD. 150/100/200
|
Paneeleinbausatz Modul 100 und 200 für Downlight EBD 150 |
|
|
|
0202783 -
PES EBD. 150/150
|
Paneeleinbausatz Modul 150 für Downlight EBD 150 |
|
|
0202792 -
VP EBD. 150-600
|
Verstärkungsplatte für nicht biegesteife Decken Modul 600 |
|
|
|
0202919 -
VP EBD. 150-625
|
Verstärkungsplatte für nicht biegesteife Decken Modul 625 |
|
|
| 0202900 - PES EBD... UGEBD | Montagewinkel für Geräteträger UGEBD in Verb. mit PES EBD... |
|
|
0202928 -
ZES EBD 150-235/80
|
Befestigungssatz EBD 150-235, für Deckenstärken bis 80 mm |
|
|
| 0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
0209454 -
ZADR-EDLR150-DM170
|
Abdeckring für EDLR 150 bis Deckenöffnung Durchmesser 160 mm |
|
|
0209455 -
ZADR-EDLR150-DM190
|
Abdeckring für EDLR 150 bis Deckenöffnung Durchmesser 180 mm |
|
|
Downlight der EDLR-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1040 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, weiß, Schutzart IP20. Abdeckung aus PC klar. Zusätzlich zu den Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm, sind als Zubehör spezielle Befestigungssätze wie Paneeleinbausätze, Verstärkungsplatten, Betoneingießtöpfe, Einputzringe, Schräg- und Halbeinbausätze lieferbar. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
| Artikelnummer | 0331354 |
| GTIN | 4029299415810 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 247,20 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 94 mm |
| Maß D | 150 mm |
| Maß D2 | 150 mm |
| Maß B1 | 90 mm |
| Maß DE max | 140 mm |
| Maß DE min | 135 mm |
| Maß HE | 105 mm |
| Maß L1 | 245 mm |
| Maß L4 | 265 mm |
| Nettogewicht | 0,920 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,75–1,5 mm² |
Gehäuse
| Systemmaß | D 150 |
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–25 °C |
| Werkstoff des Gehäuses | Aluminium |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 8,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 1040 lm |
| Leuchteneffizienz | 130 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

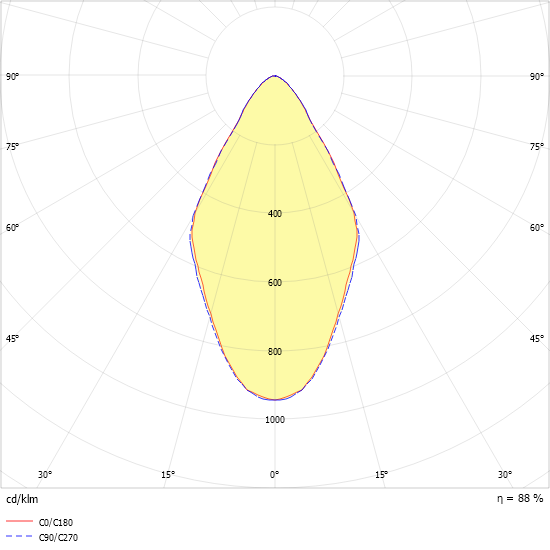

Lichtverteilkurve
Prüfzeichen:
Attribute:
0202691 -
DR150-RM-G-SB-W
Dekorring aus Einscheibensicherheitsglas (ESG), mattiert, innen offen mit Ring weiß, für Downlight 150
0202718 -
DR150-SBDR-G-SB-W
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), bedruckt, Dekorring weiß, für Downlight 150
0202682 -
DR150-SPM-G-SB-W
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), innen mattiert, Dekorring weiß, für Downlight 150
0202700 -
DR150-SPMA-G-SB-W
Dekorglasscheibe aus Einscheibensicherheitsglas (ESG), aussen mattiert, Dekorring weiß, für Downlight 150
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 m
