EBR-L 180/935-840 T-DA / 0860610
Produktbeschreibung
Deckenleuchte der EBRE-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 7820 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Vorbereitet für den Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz (Zubehör). Zur Angleichung bei Deckenunebenheiten kann ab einer 3-lampigen Bestückung eine 6-Punkt-Befestigung erfolgen. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
EBR. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) EBR. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) EBR. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0860610 |
| GTIN | 4029299491494 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 473,60 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |

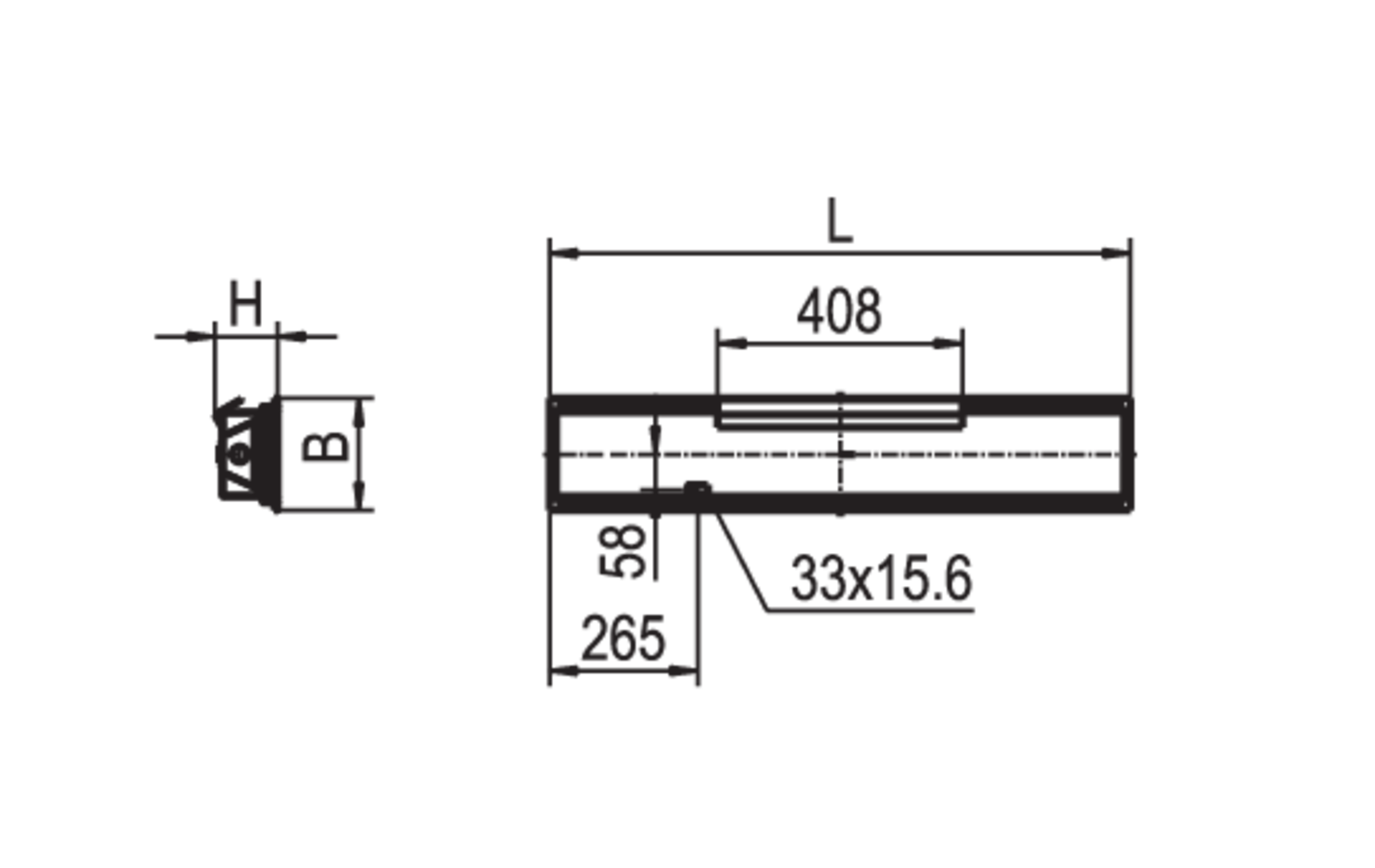

Abmessungen
| Maß L | 1549 mm |
| Maß B | 185 mm |
| Maß H | 100 mm |
| Maß BE | 165 mm |
| Maß LE | 1529 mm |
| Nettogewicht | 7,000 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Stahl |
Elektrische Ausführung
| Art der Steuerung | DALI |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 69,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |

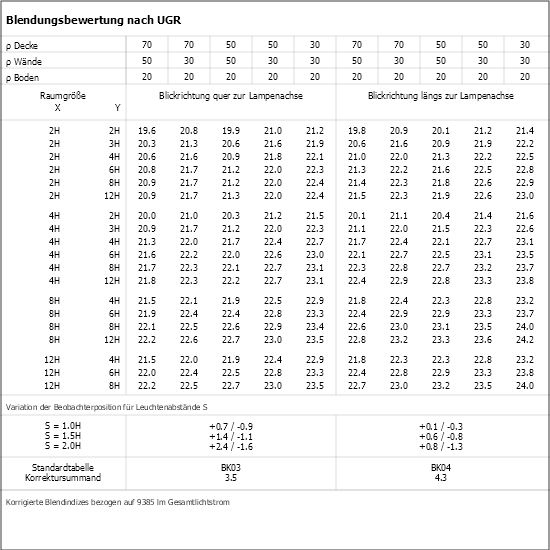

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 7820 lm |
| Leuchteneffizienz | 113 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0200256 -
TRA 435 TRAVERSE- ABR/EBR 4..
|
Traverse für ABR/EBR 4-lampig, Befestigungs-Abstand 435 mm |
|
|
0210713 -
ZBS-E UNI 10-713
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
0210076 -
ZBS-SP.58-30
|
Befestigungssatz für Paneeldecken, Höhe 30 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210078 -
ZBS-SP.58-35
|
Befestigungssatz für Paneeldecken, Höhe 35 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210079 -
ZBS-SP.58-40
|
Befestigungssatz für Paneeldecken, Höhe 40 mm, geeignet für EBR .58-Leuchten |
|
|
Deckenleuchte der EBRE-Produktfamilie. Lichtlenkung durch Raster, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 7820 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Vorbereitet für den Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz (Zubehör). Zur Angleichung bei Deckenunebenheiten kann ab einer 3-lampigen Bestückung eine 6-Punkt-Befestigung erfolgen. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
EBR. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) EBR. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) EBR. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte) Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0860610 |
| GTIN | 4029299491494 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 473,60 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
Abmessungen
| Maß L | 1549 mm |
| Maß B | 185 mm |
| Maß H | 100 mm |
| Maß BE | 165 mm |
| Maß LE | 1529 mm |
| Nettogewicht | 7,000 kg |
Montage
| Montageart | Einbau |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Stahl |
Elektrische Ausführung
| Art der Steuerung | DALI |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 69,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Raster |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | extrem breitstrahlend |
| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 7820 lm |
| Leuchteneffizienz | 113 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

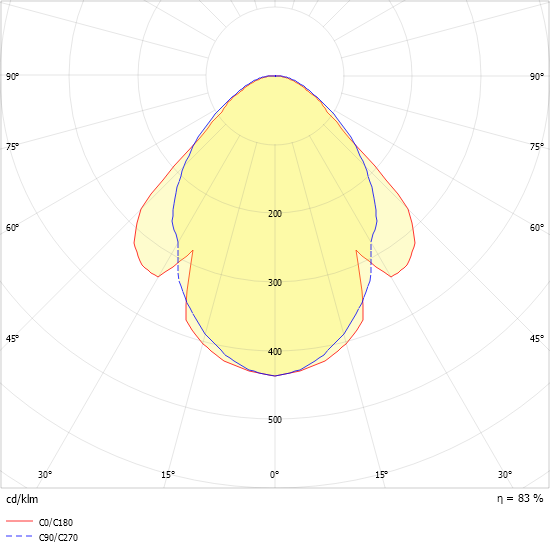

Lichtverteilkurve
