ALBA R68E DABW930SF0035OS / 0332466
Produktbeschreibung
Downlight der ALBA-Produktfamilie. Lichtlenkung durch Linse, Ausstrahlungscharakteristik symmetrisch, Super Flood, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 330 lm in Lichtfarbe 930, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Kunststoff, schwarz, ähnlich RAL 9005, Schutzart IP20 IP44 raumseitig. Abdeckung aus PMMA strukturiert. Werkzeuglose Schnellmontage der kompletten Leuchteneinheit mittels integrierten selbsthaltenden Schwertfedern. Treiber und Leuchte sekundärseitig mit vorkonfektioniertem Fast-Plug-Steckanschluss. Pro-Fast-Anschlussklemme primärseitig mit extra großem Klemmraum und doppelpoligen Steckklemmen für einfache Durchgangsverdrahtung (schaltbar 3-polig, DALI 5-polig) und integrierter Zugentlastung.Geeignet für je 2,5mm². Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
ACHTUNG: DIP-Switch-Schalter nicht verstellen! In der werkseitigen Grundeinstellung belassen.
Bestellinformationen
| Artikelnummer | 0332466 |
| GTIN | 4029299918175 |
| Bruttopreis (Deutschland, exkl. MwSt.) | auf Anfrage |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Büro | Einzelhandel |
| Garantie | 5 Jahre |
Abmessungen
| Maß H | 68 mm |
| Maß D | 72 mm |
| Maß B4 | 58 mm |
| Maß DE max | 70 mm |
| Maß DE min | 68 mm |
| Maß H4 | 23 mm |
| Maß HE | 125 mm |
| Maß L4 | 192 mm |
| Maß S | 1 mm |
| Maß S max | 25 mm |
| Nettogewicht | 0,340 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 1,5–2,5 mm² |
| Verstellbarkeit | starr |
Gehäuse
| Systemmaß | D 68 |
| Farbe | schwarz, ähnlich RAL 9005 |
| Schutzart | IP20 | IP44 raumseitig |
| Glühdrahtprüfung | 850 °C |
| Zulässige Umgebungstemperatur | -20–25 °C |
| Werkstoff des Gehäuses | Kunststoff |
| Oberflächenbehandlung des Gehäuses | lackiert |
| Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 8,2 W |
| Schutzklasse | II |
Lichttechnik
| Lichtlenker | Linse |
| Reflektor | schwarz |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | Super Flood |

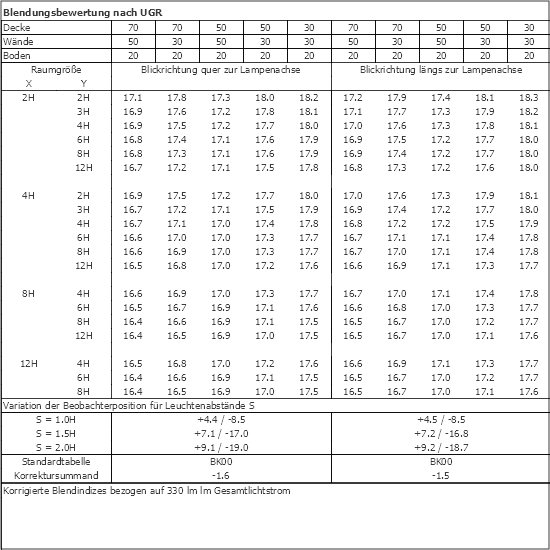

| UGR-Klasse | ≤ 19 |
| Bemessungslichtstrom | 330 lm |
| Leuchteneffizienz | 40 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 90 |
| Farbtemperatur | 3000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Photobiologische Sicherheit | RG1 |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
| Bemessungslebensdauer L80B10 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
