EDLR 195/1100-840 SMT-DA-EDS3 / 0331315//377
Produktbeschreibung
Downlight der EDLR-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, tiefstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 1060 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Aluminium, weiß, Schutzart IP20. Abdeckung aus PC klar. Zusätzlich zu den Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm, sind als Zubehör spezielle Befestigungssätze wie Paneeleinbausätze, Verstärkungsplatten, Betoneingießtöpfe, Einputzringe, Schräg- und Halbeinbausätze lieferbar. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
Hinweis: Leuchtenlichtstrom im Notlichtbetrieb: ca. 500 lm
Bestellinformationen
| Artikelnummer | 0331315//377 |
| GTIN | 4029299487008 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 518,40 € |
Allgemein
| Produktkategorie | Downlight |
| Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
| Maß H | 120 mm |
| Maß D | 195 mm |
| Maß D2 | 195 mm |
| Maß B1 | 115 mm |
| Maß DE max | 185 mm |
| Maß DE min | 181 mm |
| Maß HE | 125 mm |
| Maß L1 | 255 mm |
| Maß L4 | 275 mm |
| Nettogewicht | 1,460 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,75–1,5 mm² |
Gehäuse
| Systemmaß | D 195 |
| Farbe | weiß |
| Schutzart | IP20 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | 0–40 °C |
| Werkstoff des Gehäuses | Aluminium |
| Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 8,0 W |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Reflektor |
| Reflektor | matt |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | tiefstrahlend |

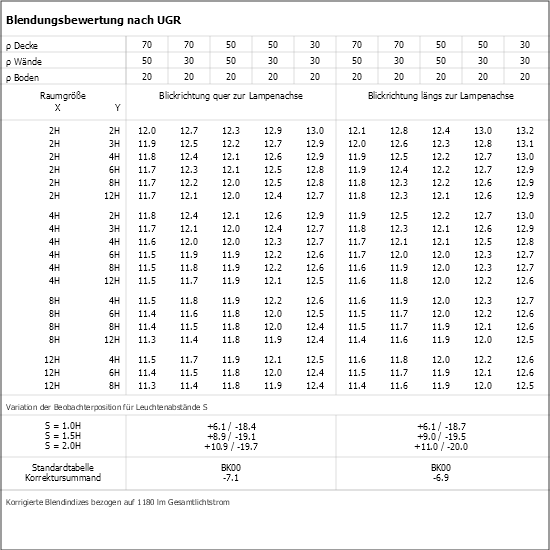

| UGR-Klasse | ≤ 16 |
| Bemessungslichtstrom | 1060 lm |
| Leuchteneffizienz | 133 lm/W |
Leuchtmittel
| Leuchtmittel | LED-M |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Notbeleuchtung
| Einspeisung | Einzelbatterie |
| Schaltungsart | Dauerschaltung |
| Leuchtdauer | 3 h |
| Bemessungslichtstrom im Notbetrieb | 500 lm |
| Automatischer Selbsttest | Ja |
| Überwachungseinrichtung | automatischer Selbsttest |
| Akkutyp | NiCd |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Gehäuse, Abdeckungen und Design
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0202675//636 -
DR195-DR-K-ES
|
Dekorring aus Edelstahl gebürstet für Downlight 195 |
|
|
|
0202675//609 -
DR195-DR-K-SG
|
Dekorring aus Aluminium silber glänzend für Downlight 195 |
|
|
0204884 -
DR195-MPS-G-D-W
|
Dekorglasscheibe Floatglas mit Mikroprismen und Dekorring in weiß für Downlight 195 |
|
|
0202692 -
DR195-RM-G-SB-W
|
Dekorring aus Einscheibensicherheitsglas (ESG), mattiert, innen offen mit Ring weiß für Downlight 195 |
|
|
0202863 -
DR195-SK-G-D-W
|
Dekorring weiß, Floatglassscheibe klar für Downlight 195 |
|
|
|
0202734 -
DR195-SM-G-D-W
|
Dekorscheibe aus Floatglas, außen mattiert, Dekorring weiß für Downlight 195 |
|
|
0202739 -
DR195-SO-G-D-W
|
Dekorring weiß, Floatglassscheibe opal für Downlight 195 |
|
|
| 0208861 - DR195-SOM-K-D-W | Scheibe opal satiniert, Dekorring aus PC, weiß für Downlight Ø 195 mm |
|
|
0209456 -
ZADR-EDLR195-DM210
|
Abdeckring für EDLR195 bis Deckenöffnung Durchmesser 200 mm |
|
|
0209457 -
ZADR-EDLR195-DM230
|
Abdeckring für EDLR195 bis Deckenöffnung Durchmesser 220 mm |
|
|
Lichttechnik und Optik
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
| 0208873 - DR195-ASLP-K-D-W | Asymmetrische Lichtlenkung geeignet für Downlight EDLR 195/...SMT |
|
|
| 0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
Montage und Befestigung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0203006 -
BET EDLR 195
|
Beton-Einbautopf für EDLR 195, nur für Ortbeton, maximal 3000 lm |
|
|
0202809 -
HES EBD 195/50
|
Halbeinbausatz, Höhe 50 mm für Einbaudownlight 195 |
|
|
0202784 -
PES EBD. 195/100/150
|
Paneeleinbausatz Modul 100 und 150 für Einbaudownlight 195 |
|
|
|
0202785 -
PES EBD. 195/100/200
|
Paneeleinbausatz Modul 100 und 200 für Einbaudownlight 195 |
|
|
| 0202900 - PES EBD... UGEBD | Montagewinkel für Geräteträger UGEBD in Verb. mit PES EBD... |
|
|
0202793 -
VP EBD. 195-600
|
Verstärkungsplatte für nicht biegesteife Decken Modul 600 |
|
|
|
0202920 -
VP EBD. 195-625
|
Verstärkungsplatte für nicht biegesteife Decken Modul 625 |
|
|
0202928 -
ZES EBD 150-235/80
|
Befestigungssatz EBD 150-235, für Deckenstärken bis 80 mm |
|
|
Schutz und Sicherheit
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0202802//701 -
DR195-HWNR1-K-D-W
|
Hinweisschild Nummer 1 mit Dekorring weiß für Downlight 195 |
|
|
| 0202802//711 - DR195-HWNR11-K-D-W | Hinweisschild Nummer 11 mit Dekorring weiß für Downlight 195 |
|
|
| 0202802//712 - DR195-HWNR12-K-D-W | Hinweisschild Nummer 12 mit Dekorring weiß für Downlight 195 |
|
|
|
0202802//724 -
DR195-HWNR24-K-D-W
|
Hinweisschild Nummer 24 mit Dekorring weiß für Downlight 195 |
|
|
| 0202802//704 - DR195-HWNR4-K-D-W | Hinweisschild Nummer 4 mit Dekorring weiß für Downlight 195 |
|
|
| 0202802//705 - DR195-HWNR5-K-D-W | Hinweisschild Nummer 5 mit Dekorring weiß für Downlight 195 |
|
|
| 0202802//708 - DR195-HWNR8-K-D-W | Hinweisschild Nummer 8 mit Dekorring weiß für Downlight 195 |
|
|
