ESHL-L 380/2010-840 PSB-DA / 0860172
Produktbeschreibung
Deckenleuchte der ESHL-Produktfamilie. Lichtlenkung durch Abdeckung mikroprismatisch, Ausstrahlungscharakteristik symmetrisch, breitstrahlend, Lichtaustritt direkt. Leuchtmittel L-TUBE eingebaut, Austausch durch Endkunde möglich. Die Leuchte generiert einen Bemessungslichtstrom von 16690 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP40. Vorbereitet für den Einbau in verschiedene Deckensysteme mit entsprechendem Befestigungssatz (Zubehör).Bei Einbau mit Befestigungssatz 10-713 bzw. 10-717 ist ab einer 3-lampigen Bestückung eine 6-Punkt Befestigung erforderlich. Da 4 Teile im Satz, ist die entsprechende Anzahl X zu ermitteln:X = (n x 6) / 4, wobei n = Anzahl der Leuchten und Ergebnis X auf die nächst höhere Zahl gerundet wird. Mit elektronischem Betriebsgerät DALI-2. Austausch durch Fachkraft möglich. Nennspannung 220 - 240 V AC/DC 50 - 60 Hz.
ESHL. 180, 280: alle Lampen auf L1 verdrahtet. (180 mit 1 Gerät; 280 mit 2 Geräten) ESHL. 380: mittlere Lampe auf L2, äußere Lampen auf L1 verdrahtet. (3 Geräte) ESHL. 480: beide mittlere Lampen auf L2 verdrahtet, äußere Lampen auf L1 verdrahtet. (4 Geräte )Andere Schaltungen auf Anfrage möglich.
Hinweis „ballwurfsicher“: RIDI Leuchten mit dem Ball-Zeichen werden entsprechend den mechanischen und lichttechnischen Erfordernissen an die normgerechte Beleuchtung in Sporthallen hergestellt. Sie erfüllen die Anforderungen an die Ballwurfsicherheit, DIN 18 032, Teil 3.
Bestellinformationen
| Artikelnummer | 0860172 |
| GTIN | 4029299418866 |
| Bruttopreis (Deutschland, exkl. MwSt.) | 1437,90 € |
Allgemein
| Produktkategorie | Deckenleuchte |
| Einsatzbereich | Sport- und Mehrzweckhallen |
Abmessungen
| Maß L | 1548 mm |
| Maß B | 485 mm |
| Maß H | 85 mm |
| Maß A1 | 1250 mm |
| Maß A2 | 298 mm |
| Maß BE | 465 mm |
| Maß LE | 1529 mm |
| Nettogewicht | 24,000 kg |
Montage
| Montageart | Einbau |
| Montageort | Decke |
| Anschlussart | Steckklemme |
| Anzahl Pole | 5 |
| Leiterquerschnitt | 0,5–2,5 mm² |
Gehäuse
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
| Schutzart | IP40 |
| Stoßfestigkeitsgrad | IK08 |
| Glühdrahtprüfung | 650 °C |
| Zulässige Umgebungstemperatur | -25–25 °C |
| Werkstoff des Gehäuses | Stahl |
| Werkstoff der Abdeckung | PMMA strukturiert |
Elektrische Ausführung
| Art der Steuerung | DALI-2 |
| Nennspannung | 220–240 V, 0/50–60 Hz |
| Bemessungsleistung | 144,0 W |
| Faktor Verlustleistung Betriebsgerät | 0.82758620689655 |
| Schutzklasse | I |
Lichttechnik
| Lichtlenker | Abdeckung mikroprismatisch |
| Lichtaustritt | direkt |
| Lichtverteilung | symmetrisch |
| Ausstrahlungscharakteristik | breitstrahlend |

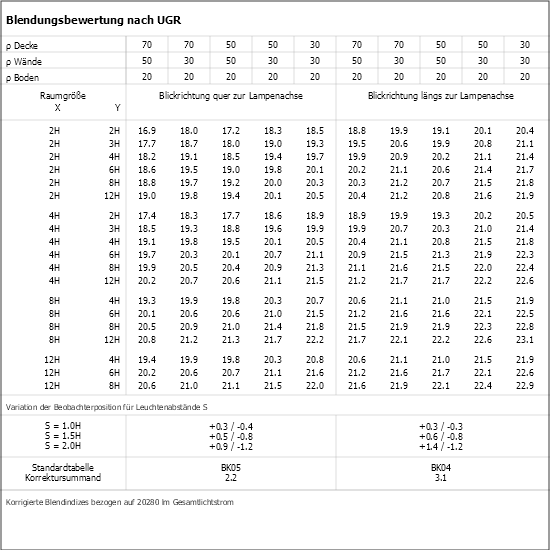

| UGR-Klasse | ≤ 22 |
| Bemessungslichtstrom | 16690 lm |
| Leuchteneffizienz | 116 lm/W |
Leuchtmittel
| Leuchtmittel | L-TUBE |
| Inklusive Leuchtmittel | Ja |
| Farbwiedergabeindex Ra | ≥ 80 |
| Farbwiedergabeindex R9 | 0 |
| Farbtemperatur | 4000 K |
| Farborttoleranz (SDCM) | < 3 SDCM |
| Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Bitte wählen Sie einen Anwendungsbereich aus oder passen Sie die Parameter individuell ihren Gegebenheiten an.
Büro | Klassenzimmer
500 lx / 0,75 m
Sozialräume
200 lx / 0,75 m
Flur
100 lx / 0,00 m
Sporthalle | Wettkampf
500 lx / 0,00 m
Produktion | Montage
500 lx / 0,85 m
Lagerhalle
200 lx / 0,00 mBüro | Klassenzimmer
Elektrischer Anschluss
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0200255 -
ZIDV 58/5/1.5 DURCHVERDR.
|
Durchgangsverdrahtung innen, 5x 1,5 mm², Länge 1700 mm, maximal 10 A, für Leuchten bis ca. 1500 mm Länge |
|
|
|
0200638 -
ZIDV 58/5/2.5 DURCHVERDR.
|
Durchgangsverdrahtung innen, 5x 2,5 mm², Länge 1700 mm, maximal 16 A, für Leuchten bis ca. 1500 mm Länge |
|
|
|
0201202 -
ZIDV 58/3/1.5 DURCHVERDR.
|
Durchgangsverdrahtung innen, 3x 1,5 mm², Länge 1700 mm, maximal 10 A, für Leuchten bis ca. 1500 mm Länge |
|
|
Montage und Befestigung
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0210713 -
ZBS-E UNI 10-713
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 23-55 mm |
|
|
0210717 -
ZBS-E UNI 10-717
|
Befestigungssatz Einbau universeller Schwenkbügel, Klemmdicke 45-80 mm |
|
|
0210989 -
ZBS-SP158-40
|
Befestigungssatz für Paneeldecken, Höhe 40mm, geeignet für EBR 1x58 Leuchten |
|
|
|
0210988 -
ZBS-SP158-35
|
Befestigungssatz für Paneeldecken, Höhe 35mm, geeignet für EBR 1x58 Leuchten |
|
|
|
0210076 -
ZBS-SP.58-30
|
Befestigungssatz für Paneeldecken, Höhe 30 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210078 -
ZBS-SP.58-35
|
Befestigungssatz für Paneeldecken, Höhe 35 mm, geeignet für EBR .58-Leuchten |
|
|
|
0210079 -
ZBS-SP.58-40
|
Befestigungssatz für Paneeldecken, Höhe 40 mm, geeignet für EBR .58-Leuchten |
|
|
Werkzeug
| Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0204003 -
ZRO RAHMENÖFFNER
|
Werkzeug zur einfachen Öffnung des Leuchtenrahmens |
|
|
