RIDI LINIA EVO – Das modulare Lichtband für jede Anwendung
RIDI LINIA EVO bietet mit über 200.000 Konfigurationsmöglichkeiten ein Lichtbandsystem, das sich vielseitig und präzise an jede Beleuchtungsanforderung anpassen lässt. Ob Bildungseinrichtungen, Data Centre, Einzelhandel, Industrie, Logistik, moderne Büroflächen oder Sporthallen – das modulare Lichtband deckt ein breites Anwendungsspektrum ab und schafft eine verlässliche Grundlage für effiziente und professionelle Lichtplanung.
Das modular aufgebaute System lässt sich werkzeuglos schnell und sicher installieren, wodurch Montagezeiten deutlich reduziert werden können. Besonders die einfache Nachrüstbarkeit ist ein entscheidender Vorteil: Komponenten können jederzeit ohne großen Aufwand ergänzt, ausgetauscht oder erweitert werden. Damit eignet sich RIDI LINIA EVO ideal für zukunftsorientierte Gebäude, dynamische Nutzungskonzepte und Projekte, bei denen eine anpassbare und langlebige Beleuchtungslösung gefordert ist.
Als erfahrener Experte im Bereich Lichtband bietet RIDI nicht nur eine technisch ausgereifte Beleuchtungslösung, sondern begleitet Projekte umfassend – von der Planung über die Installation bis zur langfristigen Betreuung. Das eigene Montageteam stellt eine fachgerechte Umsetzung sicher und sorgt für maximale Zuverlässigkeit. Als zukunftsweisender Wegbereiter ist RIDI bestens gerüstet, um fortschrittliche Beleuchtungslösungen für eine lichtstarke Zukunft zu bieten.

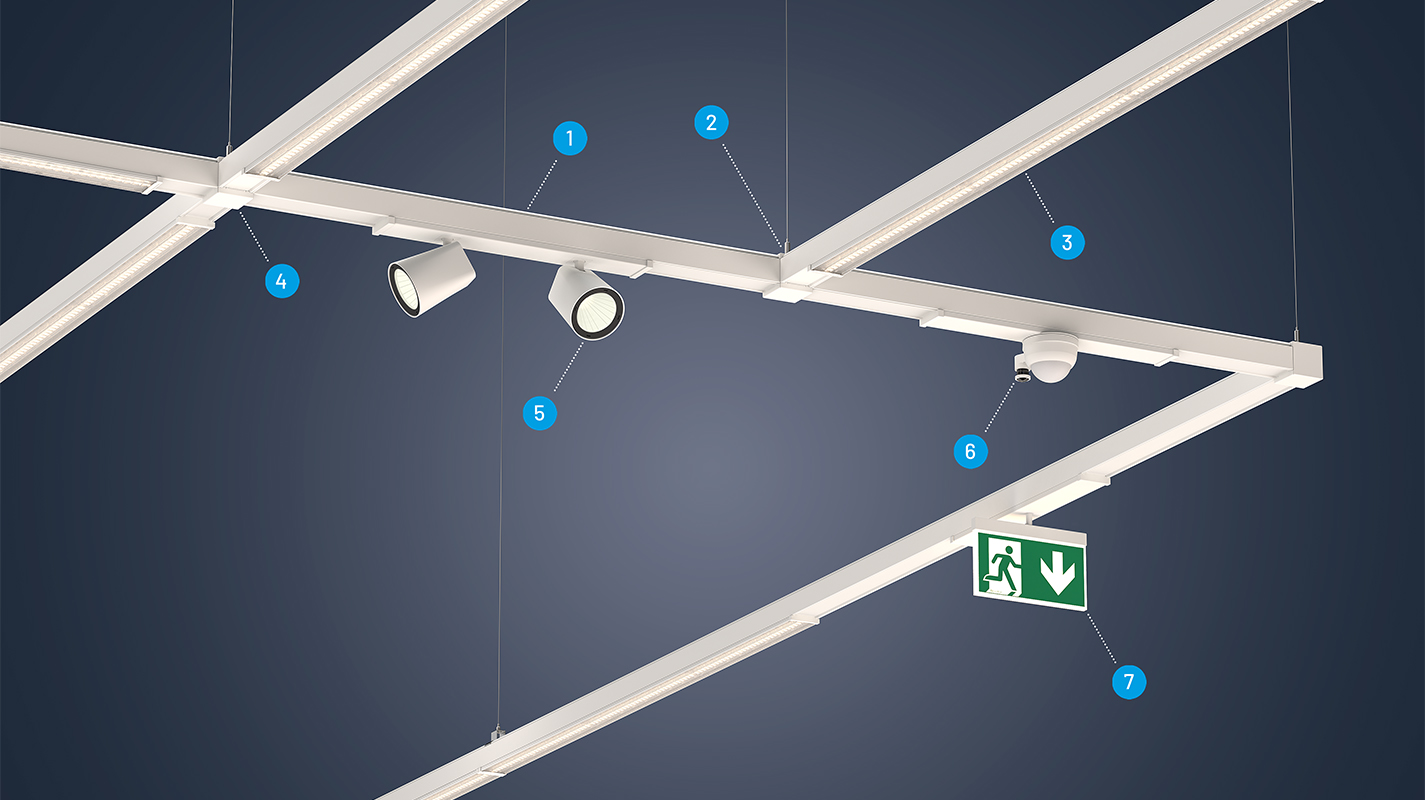

Systemübersicht
1. Tragschiene
2. Abhängung
3. Geräteträger
4. Knotenverbinder für Konstrukte L / T / X
5. Strahlermodule
6. Sensormodule
7. Funktionsmodule

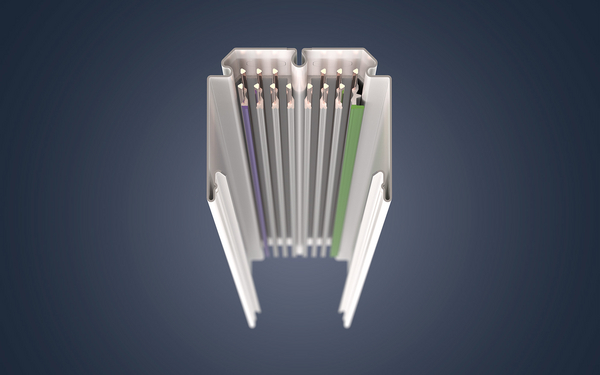

Tragschiene
Die Tragschiene verfügt in allen Varianten über einen durchgängigen Leitungsquerschnitt von 2,5 mm² und ist damit optimal für zukünftige Anforderungen ausgelegt. Die durchgängige Stromführung bietet maximale Flexibilität in der Planung – Geräteträger und Moduleinsätze lassen sich flexibel und sicher positionieren.
Variantenübersicht

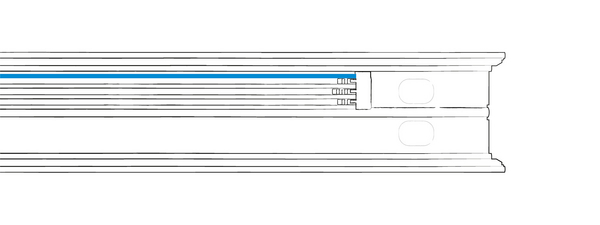

5-polig – Basisversorgung
Typische Anwendungen:
- Schaltbare Beleuchtung
- xFlex-Geräteträger
- Phasenwahl der Geräteträger über L1, L2 oder L3

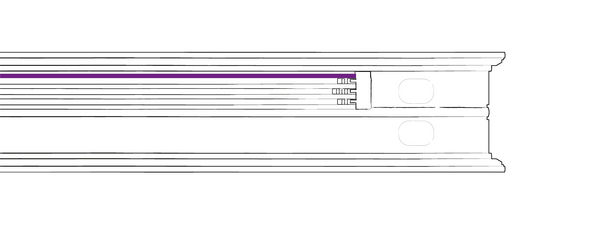

7-polig – DALI oder zusätzliche Funktion
Typische Anwendungen:
- Alle Anwendungen der 5-poligen Tragschiene
- DALI-Beleuchtung mit integrierter APCON EASY BLE / INDIVIDUAL / UNLIMITED DALI-Sensorik
- Alternativ zu den beiden DALI-Leitungen sind über die Leiter auch ein Notlichtkreis oder andere Funktionen, wie z.B. 230 V AC-Steuersignale möglich, die von der Leitungsführung her zulässig sind

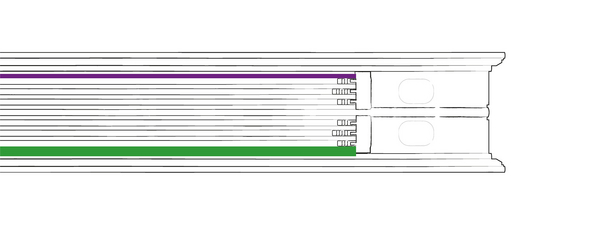

13-polig – DALI plus zusätzliche Funktionen
Typische Anwendungen:
- Alle grundlegenden Anwendungen der 5- und 7-poligen Tragschiene
- DALI-Beleuchtung mit integrierter APCON Sensorik + 2 Notlichtkreise
- DALI-Beleuchtung mit integrierter APCON EASY BLE / INDIVIDUAL / UNLIMITED Sensorik + 2 Notlichtkreise + zusätzlichen DALI-Kreis
- Alternativ zu den DALI- und Notlichtkreisen sind über die Leiter auch andere Funktionen, wie z.B. 230 V AC-Steuersignale möglich, die von der Leitungsführung her zulässig sind

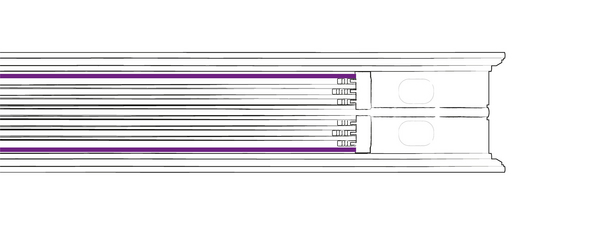

14-polig (2 x 7-polig) – zwei DALI-Drehstromkreise
Typische Anwendungen:
- Zwei unabhängige und von der Leitungsführung her getrennte DALI-Drehstromkreise
- Zwei getrennt steuerbare DALI-Systeme innerhalb einer Tragschiene
- Unterschiedliche DALI-Steuerbereiche über eine gemeinsame Tragschiene
- Komplexe DALI-Anlagen mit zwei getrennten Stromführungen
- Anwendungen mit erhöhtem Bedarf an unabhängigen DALI-Stromkreisen

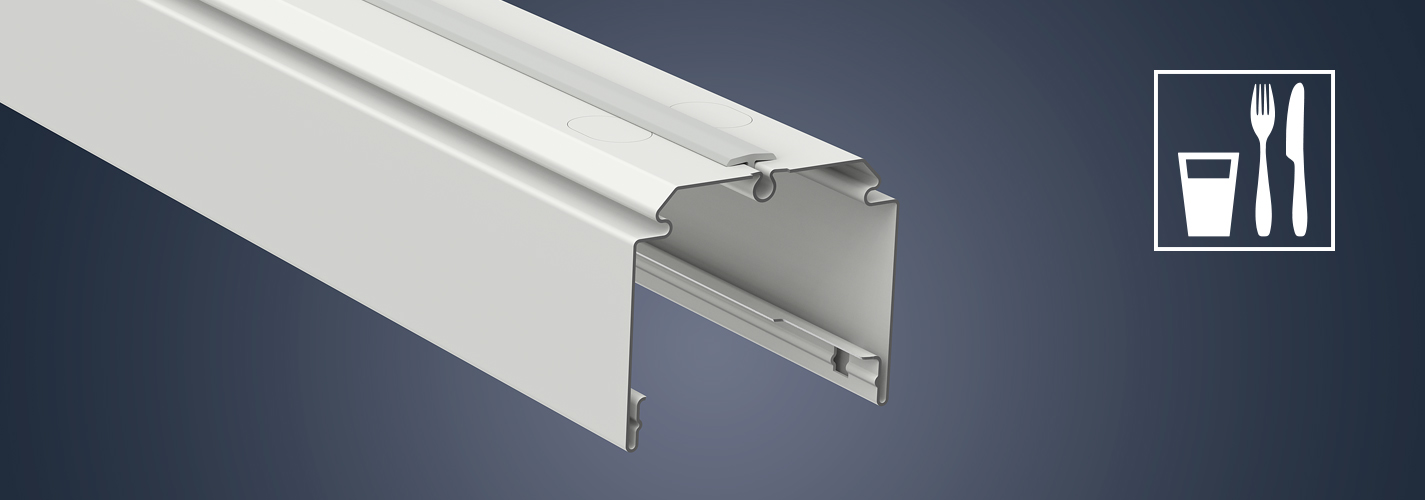

Konform für die Lebensmittelindustrie
Optional gibt es die Tragschiene mit vormontierter Dichtung. Sie eignet sich ideal für Lebensmittelbereiche ohne Hochdruckreinigung. Hygienisch sicher nach HACCP, IFS und BRC Food Safety.
Tragschiene HACCP + zertifizierter Geräteträger
- Produktionsbereiche für Lebensmittel
Tragschiene + zertifizierter Geräteträger
- Verkaufs- / Lager- und Verwaltungsbereiche mit verpackten Lebensmitteln
- Verkaufs- und Lagerbereiche mit unverpackten Lebensmitteln
Tragschienenverbinder – DUO CONNECT
Sichere Verbindung
Der Tragschienenverbinder DUO CONNECT vereint die mechanische und elektrische Verbindung in einem Bauteil. So entsteht eine zuverlässige und sichere Verbindung, die den Installationsaufwand deutlich verringert und eine einfache, werkzeuglose Montage ermöglicht.
Mühelose Montage
Der Tragschienenverbinder DUO CONNECT lässt sich einfach mit zwei Fingern montieren. Alle gängigen Geräteträger sind an den Stoßstellen kollisionsfrei zu installieren.
Hohe Schutzart
Bei Schutzart IP54 ist die Dichtung bereits am Tragschienenverbinder DUO CONNECT angebracht. Sie ist innenliegend, bietet optimalen Schutz und ist von außen nur dezent sichtbar.
Geräteträger
Mit über 3.000 Geräteträgern im Portfolio bietet das RIDI LINIA EVO Lichtbandsystem für jede Beleuchtungsanforderung eine maßgeschneiderte Lösung. Das bewährte Baukastensystem mit unterschiedlichsten Optiken und Lichtverteilungen eröffnet maximale Flexibilität und vielseitige Einsatzmöglichkeiten.

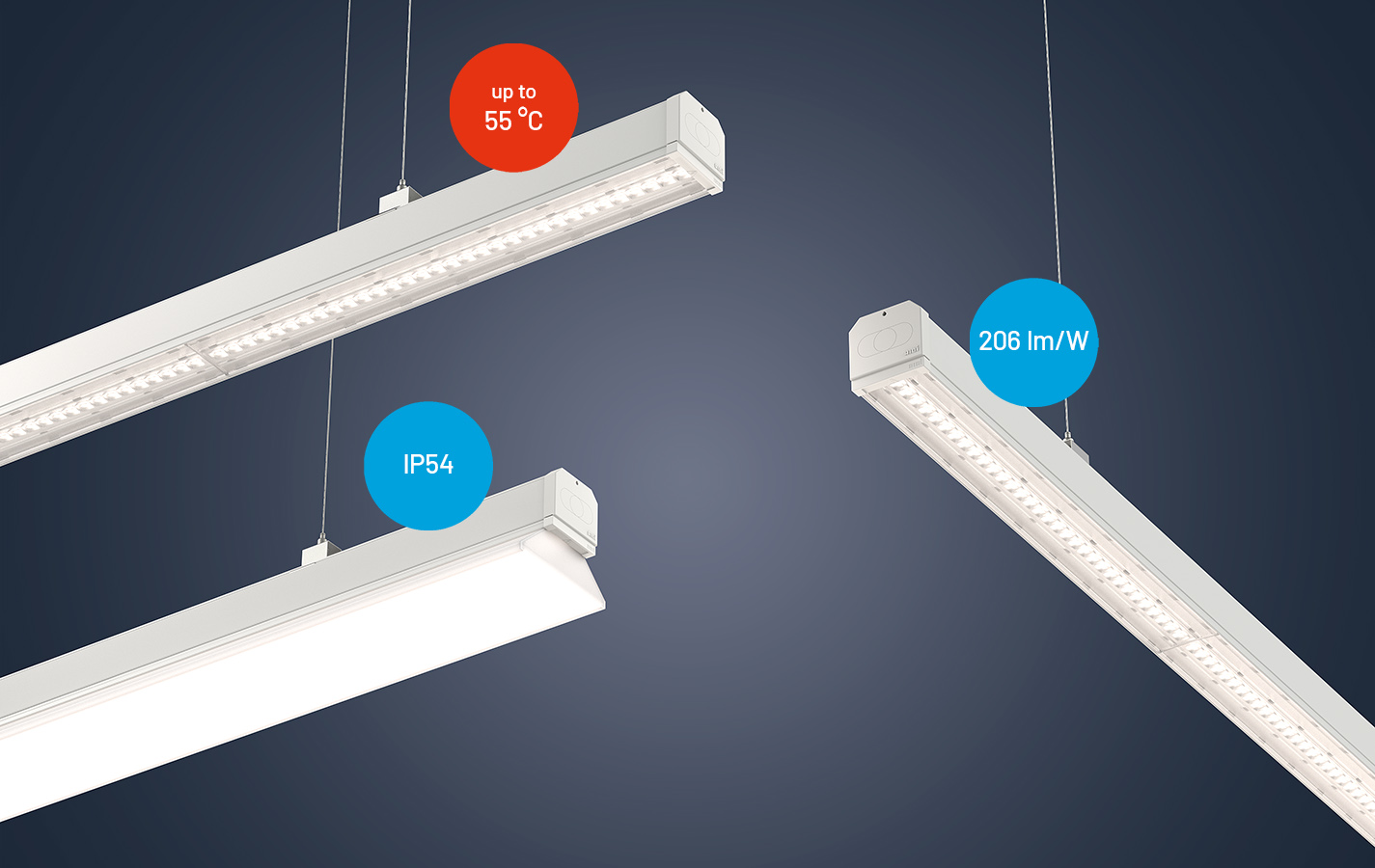

KEYFACTS:
- High Temperature – Umgebungstemperaturen bis zu 55 °C
- Schutzart bis IP54
- Effizienzen bis zu 206 lm/W
- Blendarmes Arbeiten mit einem UGR ≤ 19

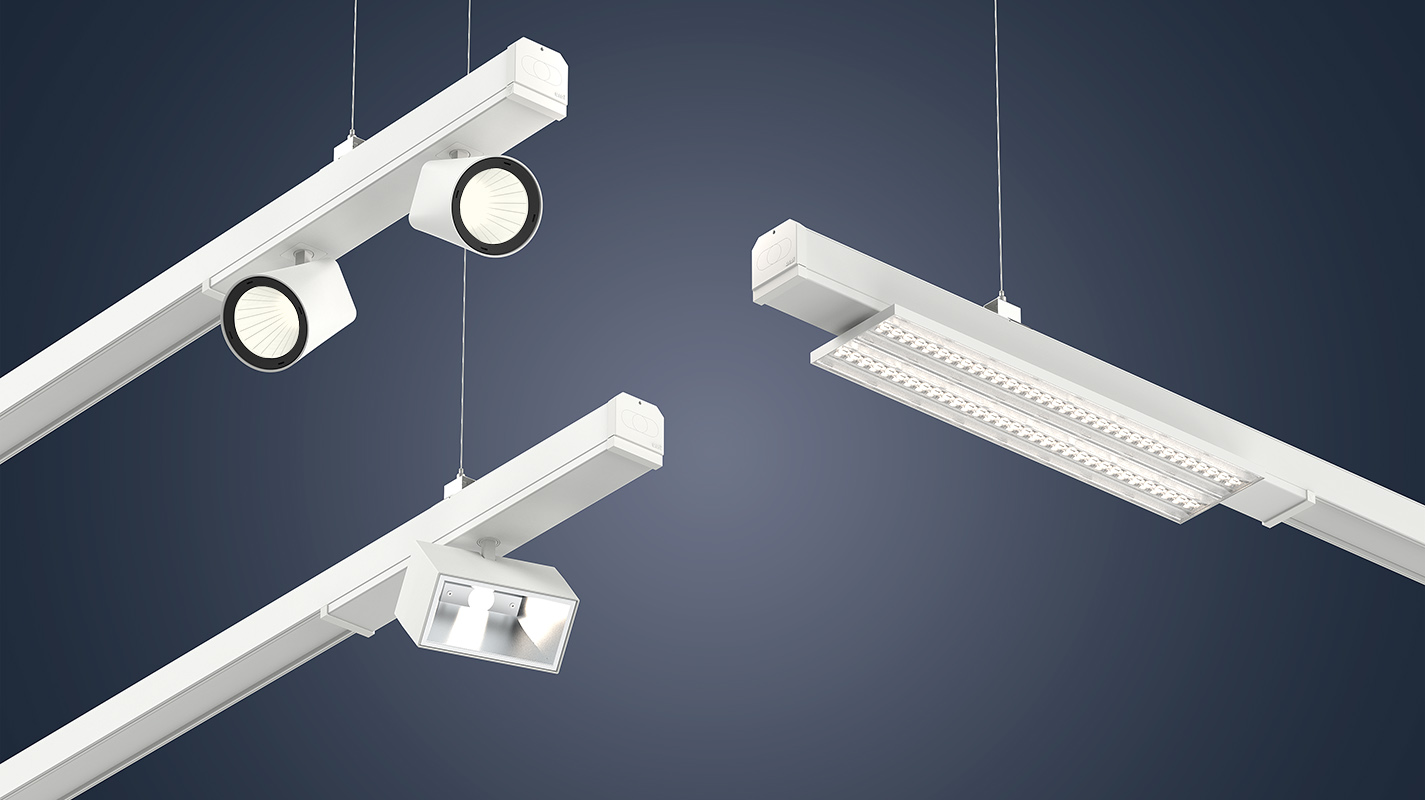

Strahlermodule
Unsere Strahlermodule setzen Produkte eindrucksvoll in Szene. Lichtakzente lassen sich punktgenau platzieren, sodass jedes Detail optimal zur Geltung kommt. Eine hohe Farbwiedergabe sorgt dafür, dass Materialien, Oberflächen und Farben authentisch und lebendig wirken. Abgestimmte Farbtemperaturen schaffen zudem die ideale Atmosphäre für jede Warenwelt – von warm einladend bis klar und modern.
Sicherheitsbeleuchtungslösungen
Bei der Planung zentraler Sicherheitsbeleuchtungsanlagen gilt es vieles zu beachten. Darauf sind Hersteller solcher Systeme wie z. B. EATON, INOTEC, Gessler, RP Group und GSYSTEMS hochspezialisiert und bieten für alle Anwendungsfälle die richtige Lösung.
Für uns als Leuchtenhersteller bedeutet das, gerade in Anwendungsfällen mit dem RIDI LINIA EVO Lichtband, Sicherheitsleuchten zur Beleuchtung von Rettungswegen mit sogenannten Überwachungsmodulen des für das Projekt ausgewählten Herstellers zu integrieren. Diese Module kommunizieren mit der zentralen Sicherheitsbeleuchtungsanlage.
Neben der Integration von Überwachungsmodulen bieten diese Hersteller auch komplette Sicherheitsleuchten und Rettungszeichenleuchten als Moduleinsätze für das RIDI LINIA EVO Lichtbandsystem.

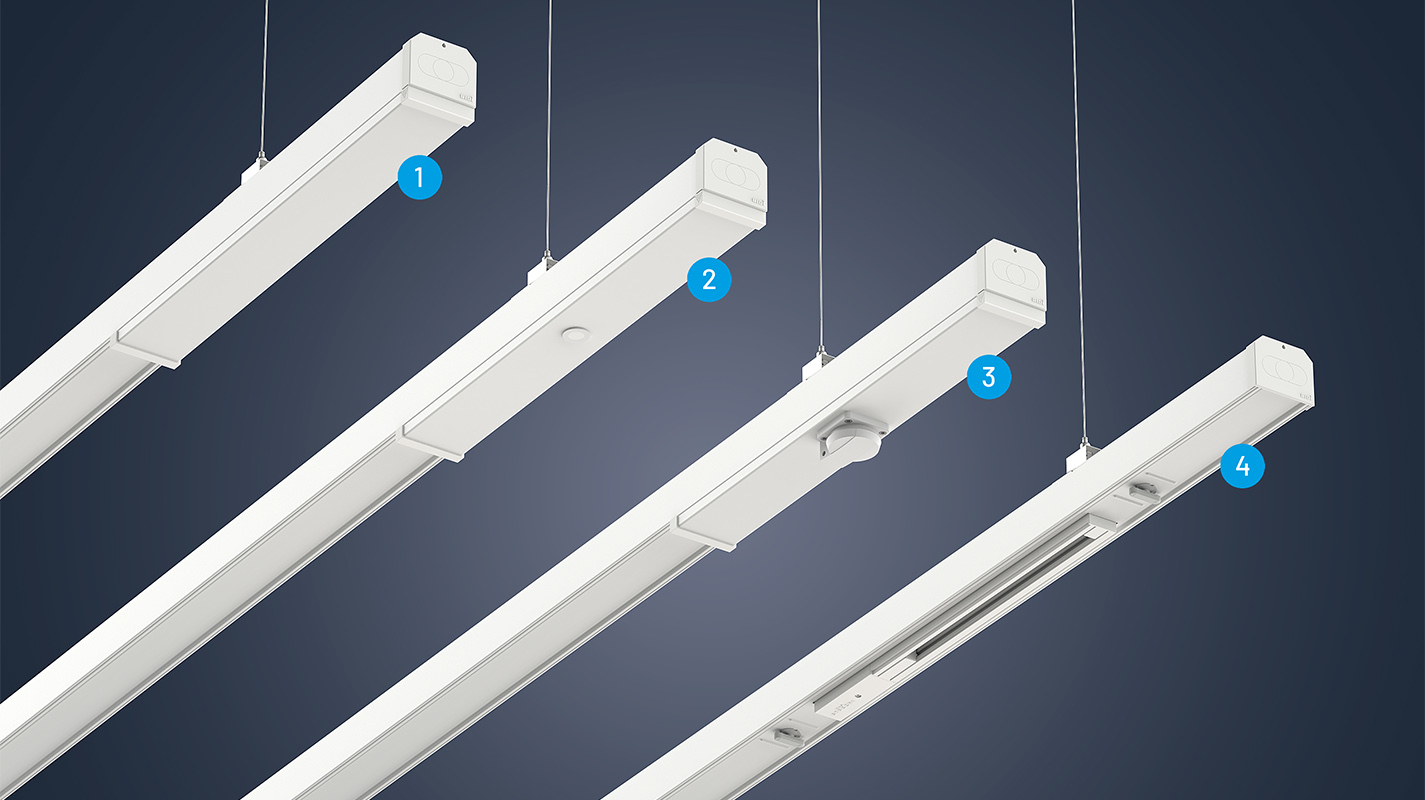

Funktionsmodule
1. Blindmodul
2. Anschlussmodul
3. Steckdosenmodul
4. Stromschienenmodul
Die Funktionsmodule des RIDI LINIA EVO Lichtbandsystems eröffnen weitere Möglichkeiten im Einsatz. Dank ihrer vielseitigen Eigenschaften lassen sich unterschiedliche Anforderungen abdecken.

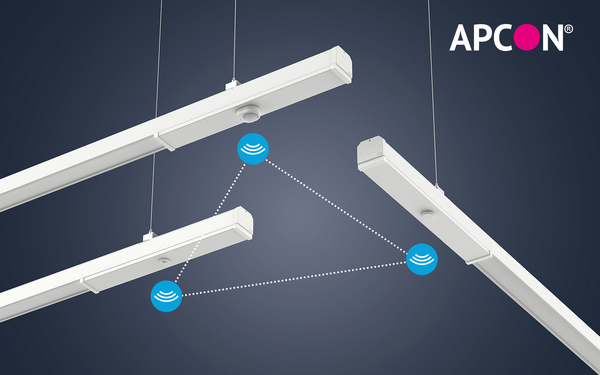

Hybride Lichtsteuerungslösungen für alle Anwendungsbereiche
Die VL2MF-Module mit Bluetooth basierten Funk Licht- und Präsenzsensoren sind in verschiedenen Varianten erhältlich und eignen sich für ein breites Anwendungsspektrum – von Büro- und Verwaltungsbereichen bis hin zu Industrie- und Logistikumgebungen. Durch die bedarfsgerechte Steuerung auf Basis von Präsenz- und Tageslichterfassung wird das Licht nur dort und dann bereitgestellt, wo es benötigt wird. Das sorgt für hohen Komfort und maximale Energieeffizienz. Über Funk lassen sich die Module zudem flexibel mit verschiedenen System- und Bedienelementen vernetzen.
Bei allen VL2MF Master-Sensoren und Hybridboxen werden die angeschlossenen DALI-Geräteträger wartungsfreundlich im Broadcast-Betrieb gesteuert. Dabei verhalten sich alle angeschlossenen Leuchten innerhalb einer Gruppe identisch. Mit APCON EASY BLE stehen zwei leistungsfähige Lichtsteuerungssystem für unterschiedliche Anforderungen zur Verfügung:
APCON EASY BLE – Silvair
Das innovative und kosteneffiziente Lichtsteuerungssystem basiert auf dem aktuellen Bluetooth-NLC-Standard. Die Inbetriebnahme erfolgt in zwei Schritten: Die komfortable Vorkonfiguration kann beispielsweise bereits im Büro über das kostenlose Silvair Web-Tool vorgenommen werden. Vor Ort wird die Einrichtung anschließend mit deutlich reduziertem Aufwand über die ebenfalls kostenlose Silvair App abgeschlossen.

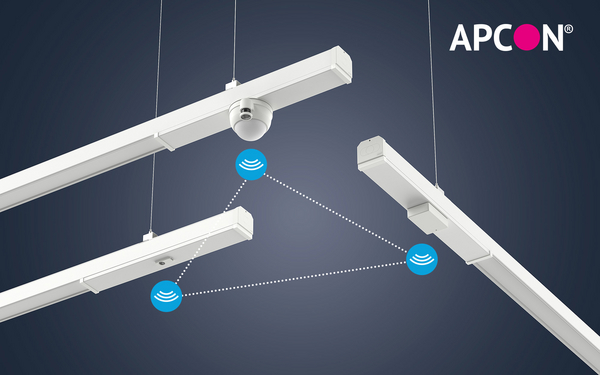

APCON EASY BLE – Casambi
Das weit verbreitete hochfunktionale Lichtsteuerungssystem basiert auf dem bewährtem Bluetooth Low Energy Standard. Die Inbetriebnahme bzw. Konfiguration erfolgt komfortabel über die kostenlose Casambi App.

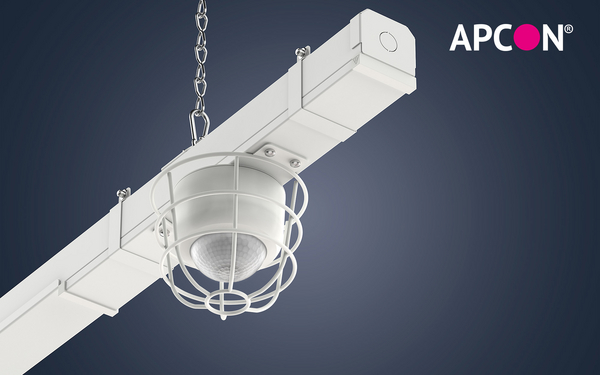

APCON Sensorik – optimal geschützt
Die VL2MF-Sensormodule sind nahtlos in die RIDI LINIA EVO Lichtbänder integriert und ballwurfsicher geschützt. Mit ihrem großen Erfassungsbereich ermöglichen sie eine zuverlässige Bewegungserkennung sowie eine tageslichtabhängige Steuerung der Beleuchtung. So wird das Licht bedarfsgerecht gesteuert und trägt damit zu einer hohen Energieeffizienz bei.
Ballwurfgeschützte Sensormodule stehen in verschiedenen Ausführungen für das gesamte APCON Lichtsteuerungsportfolio zur Verfügung – von funkbasierten Bluetooth-Lösungen für APCON EASY BLE bis hin zu kabelgebundenen DALI-2-Sensoren für APCON INDIVIDUAL und APCON UNLIMITED.
Damit lassen sich je nach Anforderung sowohl einfache Lichtsteuerungen als auch hochfunktionale, ganzheitliche Systemlösungen realisieren.

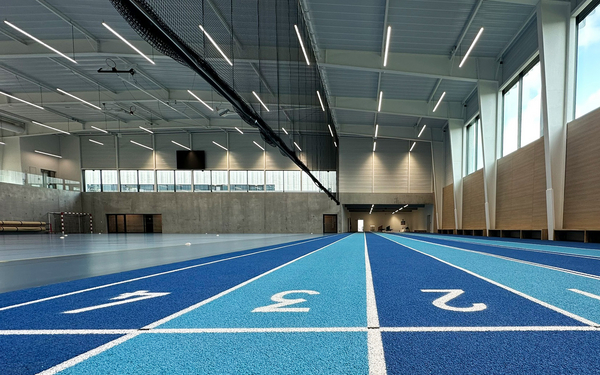

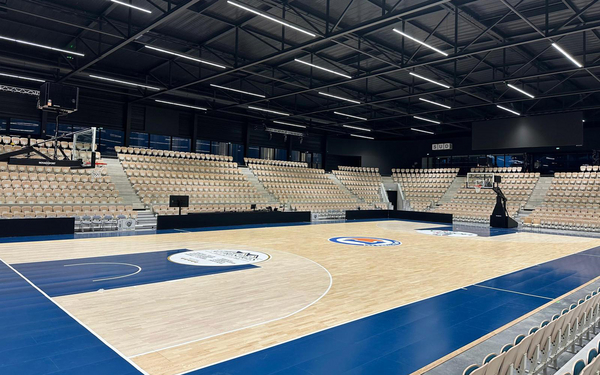

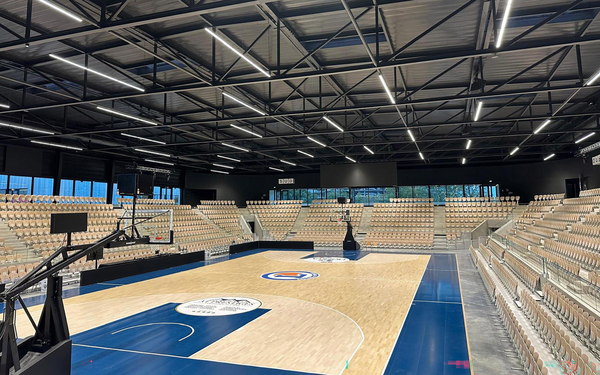

RIDI LINIA EVO Sport – ballwurfsicher upgraden
Das Zubehör-Upgrade für RIDI LINIA EVO ermöglicht die einfache und flexible Aufrüstung bestehender Lichtbandsysteme und erfüllt die gängigen Normen der Ballwurfsicherheit. Durch den modularen Aufbau unseres Systems RIDI LINIA EVO in Kombination mit dem ballwurfsichernden Zubehör bleibt die Anlage langfristig nutzbar und kann bei Bedarf unkompliziert angepasst oder erweitert werden.
Gleichzeitig bleibt die gewohnte Lichtqualität von RIDI LINIA EVO erhalten – je nach Anforderung in den UGR-Klassen 25, 22 oder 19 für normgerechtes, blendarmes Licht in Sport- und Bildungsstätten.
Das System ist ideal für den Einsatz in Schulsporthallen, Mehrzweckhallen, Fitness- und Gymnastikräumen sowie in Bildungszentren mit multifunktionaler Nutzung.

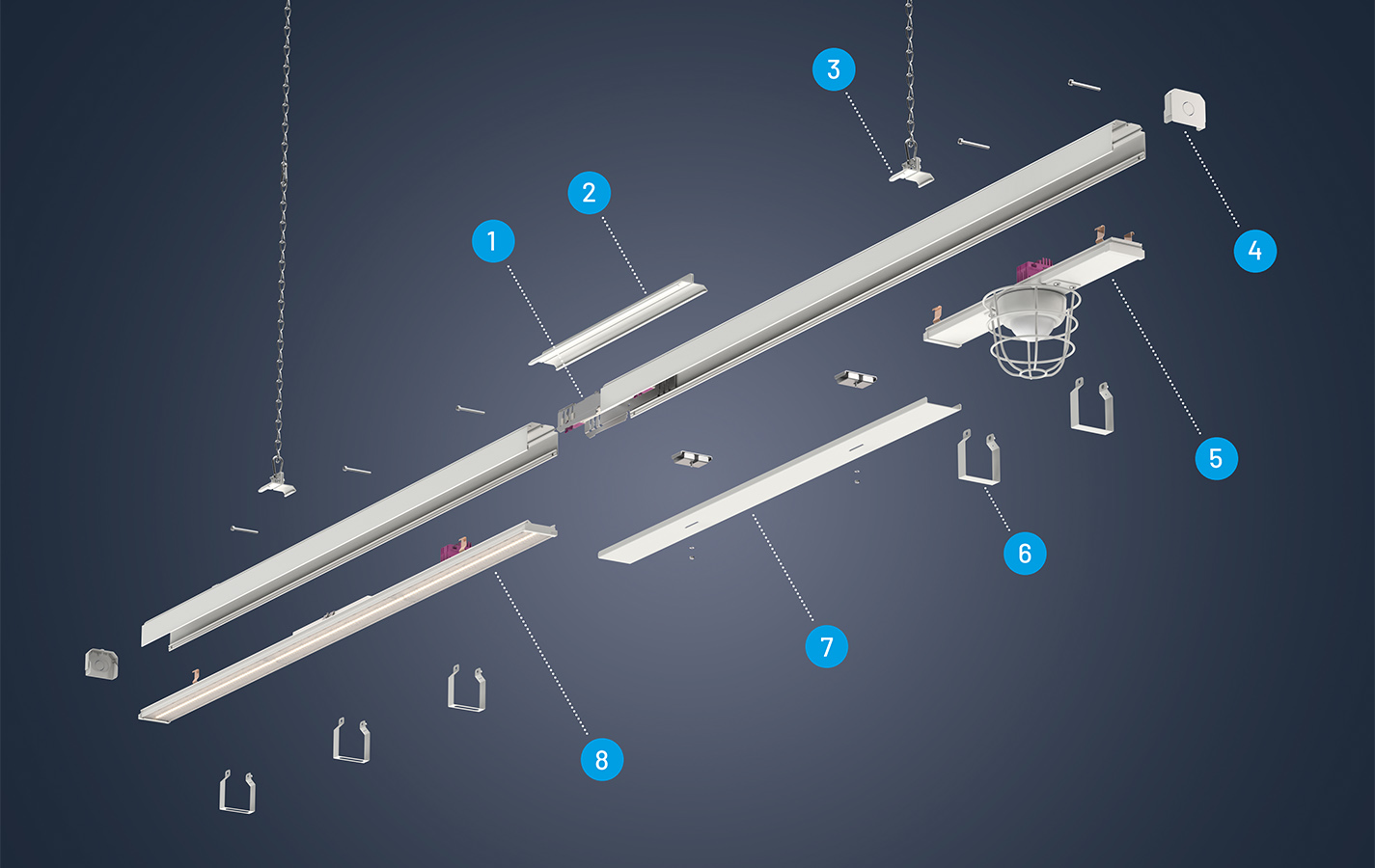

Systemaufbau
1. Elektrischer Verbinder DUO CONNECT
2. Außenliegender Verbinder
3. Kettenabhängung mit Karabiner
4. Enddeckel aus Blech
5. Sensormodul ballwurfsicher
6. Fallschutzklammer mit Querverschraubung

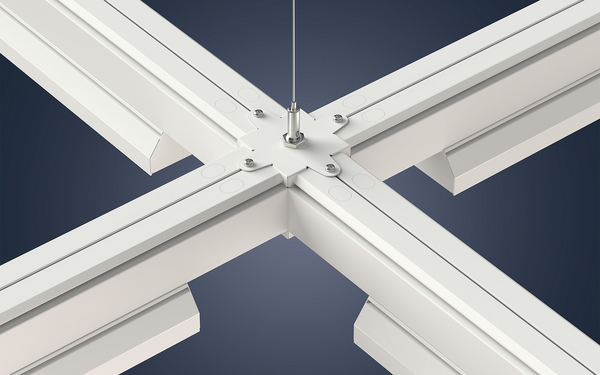

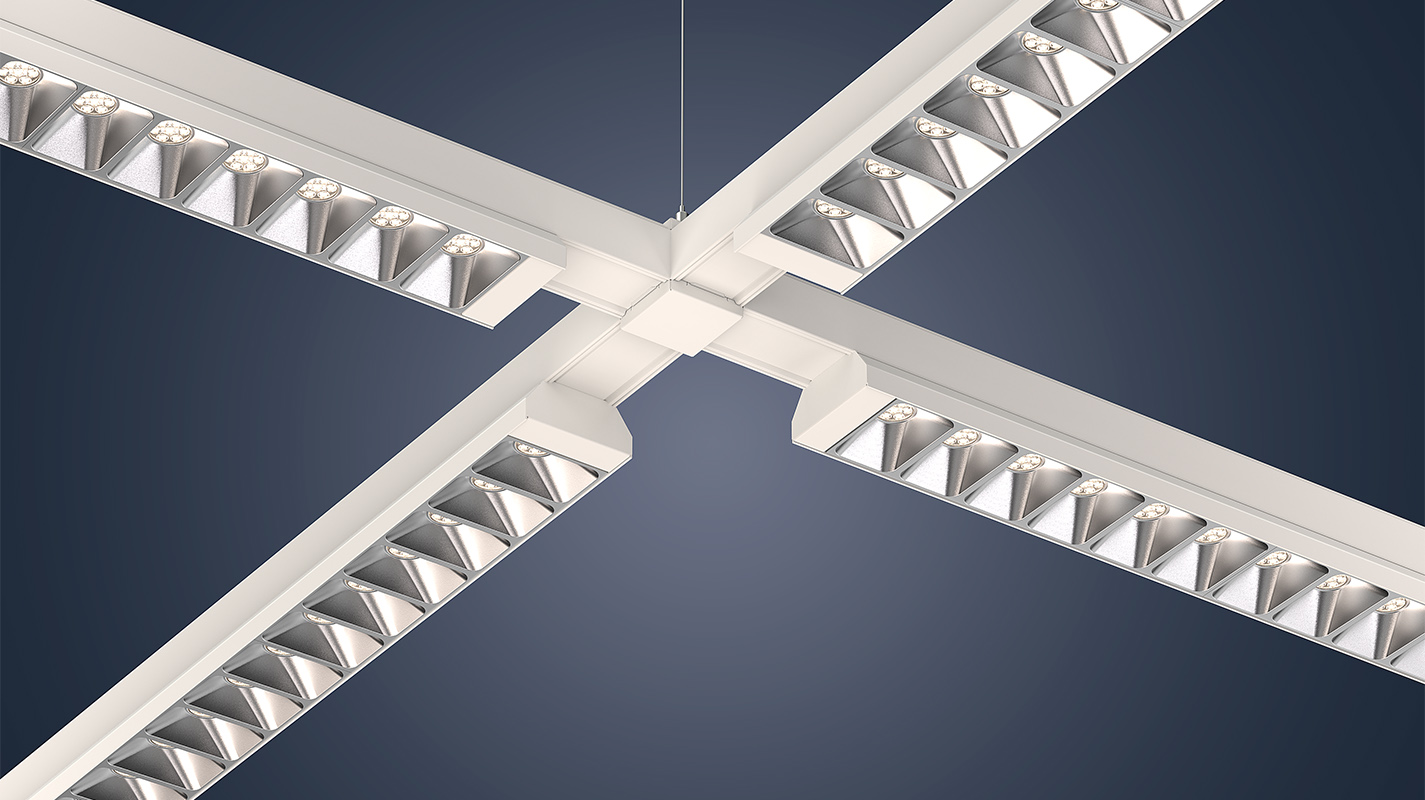

Lichtbandkonstrukte
Verbinden Sie mit unseren minimalistischen und einfach zu montierenden L / T / X-Verbindern. Ideal für Büros und vielseitige Anwendungen.
Die Knotenverbinder im filigranen, flachen Design bilden einen Formschluss mit den Tragschienen und unterstreichen den schmalen Gesamteindruck des RIDI LINIA EVO Lichtbandes. Mit den Verbindern in L-, T- und X-Form lassen sich rechtwinklige Konstrukte in einer sehr großen Vielfalt herstellen.

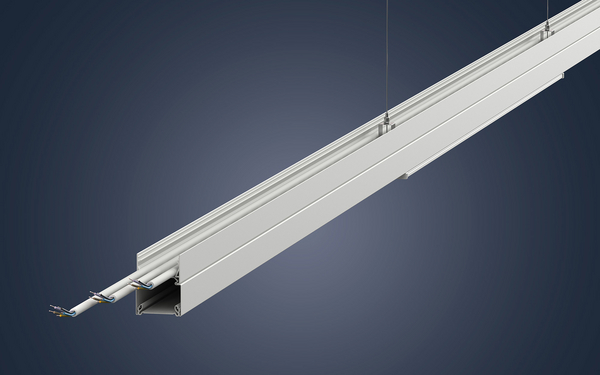

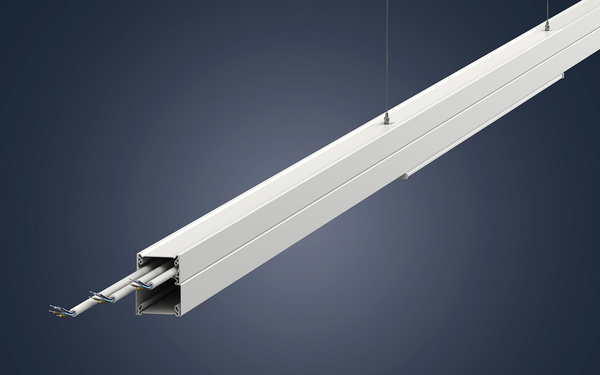

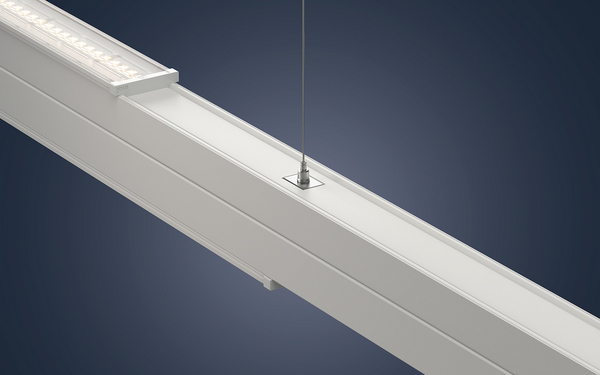

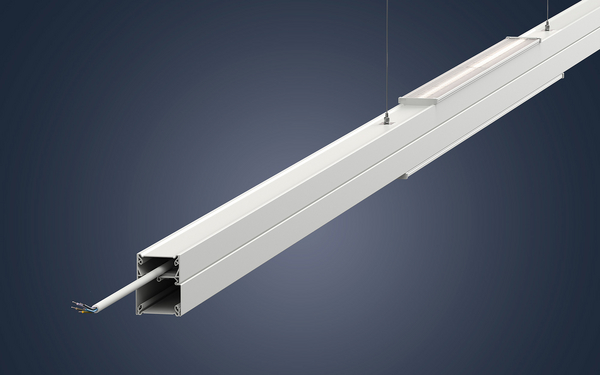

Leitungsführungskanal
Der Leitungsführungskanal für RIDI LINIA EVO ermöglicht eine geordnete Leitungsführung und kann optional Indirektleuchteneinsätze aufnehmen. Verschiedene Farben und Längen stehen für die modulare Bauweise zur Verfügung.
Gefertigt aus hitze- und UV-beständigem Kunststoff, lässt er sich schnell und einfach einclipsen. Im Inneren bietet er Platz für drei NYM-Leitungen mit jeweils 7 × 2,5 mm². Eine Blindabdeckung ermöglicht das Verschließen für optimalen Staubschutz. Optional lassen sich Indirektleuchteneinsätze mit Durchgangsverdrahtung einsetzen. Zur Auswahl stehen die Farben Weiß, Silber und Schwarz sowie verschiedene Längen.
Geordnete Leitungsführung mit Platz für drei NYM-Leitungen à 7 × 2,5 mm²
Mit Blindabdeckung verschließbar – für optimalen Staubschutz
Optional mit Indirektmodul

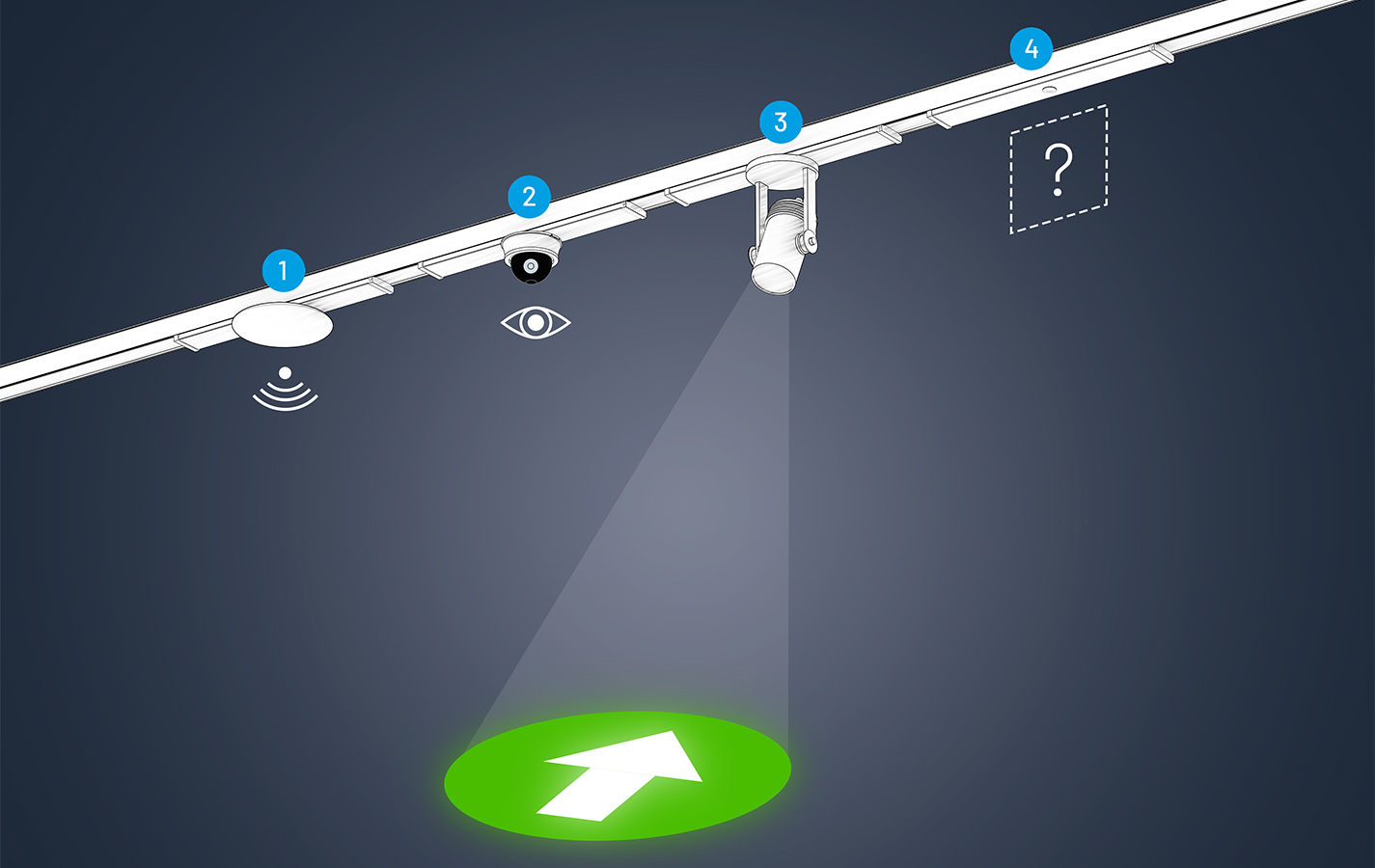

RIDI LINIA EVO kann mehr
1. WLAN-/5G-Router bzw. Access Point
2. Kamerasystem
3. Projektion auf Boden/Wand
4. Individual
Eine Infrastruktur für Licht, Orientierung und neue Ideen
RIDI LINIA EVO ist mehr als ein Lichtbandsystem. Die durchgängige Infrastruktur und der modulare Aufbau bieten Raum für zusätzliche Funktionen und individuelle Anforderungen. Ob Sensorik, Lichtsteuerung, Notbeleuchtung, Kommunikation, Orientierung oder Stromversorgung: RIDI LINIA EVO verbindet unterschiedliche Funktionen in einer gemeinsamen Systemstruktur.
Über die bestehenden Möglichkeiten hinaus können auch neue, auf spezifische Gebäudeanforderungen abgestimmte Funktionen entwickelt und in das Lichtbandsystem integriert werden.
Welche Funktion würde Ihr Projekt ergänzen? Wir besprechen mit Ihnen die gewünschte Anwendung und prüfen, wie sich individuelle Ideen technisch und konstruktiv als projektspezifische Lösung in RIDI LINIA EVO integrieren lässt. So entsteht aus einer konkreten Anforderung ein Lösungsansatz, der zum Gebäude und seiner Nutzung optimal passt.
Nachhaltigkeit
Die Leuchteneinsätze erreichen Effizienzen bis zu 206 lm/W. Dank verbesserter Verpackungstechnologie konnte der Verpackungsaufwand gegenüber dem Vorgängermodell bei gleichem Transportschutz um über 80 % reduziert werden.
Zusätzlich bestehen die Transportschutzkappen der Tragschienen nun aus kompostierbarem Biokunststoff. Ein weiterer Pluspunkt: Die hochautomatisierte Fertigung der Tragschienen und Geräteträger erfolgt am RIDI-Stammsitz in Jungingen.
RIDI LINIA EVO Lichtbandkonfigurator
Mit dem RIDI LINIA EVO Lichtbandkonfigurator gestalten Sie in kurzer Zeit Ihre individuelle Lichtbandlösung.
Mit nur wenigen Klicks definieren Sie alle relevanten Parameter, ergänzen passende Produkte und erhalten sofort Ihre vollständige Konfiguration.
RIDI LINIA EVO Workbook
Weitere Informationen finden Sie im RIDI LINIA EVO Workbook – darunter Planungsbeispiele, eine Übersicht der Optiken sowie Informationen zur Notbeleuchtung und APCON.
